适用于 Location Referencing 许可。
ArcGIS Pipeline Referencing 是一个扩展模块，目的是满足传输管道行业中位置参考需要。 此扩展模块提供了管理用于查找传输管路网络中以及周围资产、特性和其他数据的线性参考系统网络的功能。 这可通过提供一个线性参考系统 (LRS) 来实现，其中的线性参考系统从今天的 ArcGIS 中的一系列原始 LRS 功能演变和扩展而来。
Pipeline Referencing 为管路组织提供了启用 GIS 的线性参考数据管理解决方案。 它支持以下内容：
- LRS 信息模型
- 网络和事件加载工具
- 网络编辑
- 事件编辑
- 地理处理工具
- Web 服务
LRS 信息模型
要使用 Pipeline Referencing，您的数据必须位于地理数据库的必要信息模型中。 Pipeline Referencing 具有适用于线性参考系统 (LRS) 网络（路径）的信息模型和适用于 LRS 事件的灵活信息模型，后者允许您对自己的事件要素类进行建模。
Pipeline Referencing 提供了可编辑和维护 LRS 网络及相关事件数据的功能。 它还支持根据 LRS 网络的变化更新事件测量和路径关联。
在使用 Pipeline Referencing 工具之前，建议您阅读有关 LRS 网络背后的基本概念以及 LRS 事件信息模型的信息。 这些概念不仅有助于了解数据加载过程，而且可建立有关工具使用方法的基础。
公共设施和管道数据模型 (UPDM)
Esri 也提供了一个名为 UPDM 的数据模型，其中包含管路网络中事件和要素的预定义要素类。 UPDM 线性参考和事件模型基于 Pipeline Referencing 所使用的信息模型。
借助 Pipeline Referencing，您可以灵活选择是定义自己的事件数据模型还是使用 UPDM。
可以在文件地理数据库中创建 UPDM 方案并加载所需的全部数据。 加载数据后，您可以将线性参考系统 (LRS) 迁移至多用户地理数据库。
可以使用 UPDM 或开箱即用型数据模型建模自己的 LRS 地理数据库，这需要通过追加事件工具并使用该模型来创建 LRS、创建 LRS 事件和加载事件数据。
注：
将涉及 LRS 地理数据库建模流程，建议仅安排有经验的人员执行此流程。
LRS 网络和事件加载
LRS、网络和事件的建模、创建和配置，包括路径和事件加载，均在 ArcGIS Pro 中使用地理处理工具进行管理。
使用追加路径工具来加载路径。 利用此工具，可以加载连续和工程网络。

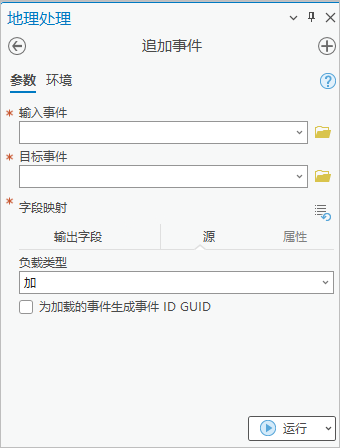

使用追加事件工具加载事件。 利用此工具，可加载事件表和事件要素类。
LRS 网络编辑
要编辑 LRS 网络，您必须使用作为 Pipeline Referencing 的一部分的 Location Referencing 选项卡。 此选项卡支持编辑用于构建 LRS 网络的 Pipeline Referencing 信息模型元素。 在此选项卡上，您可以创建、重新对齐、重新分配、停用、延长和在制图方面重新对齐路径。 您也可以编辑校准点和中心线。 您无法编辑 LRS 路径方向，但是可以使用这些工具将编辑内容应用到 LRS 路径。 Location Referencing 选项卡是基于上下文的；只有将要进行路径编辑的 Pipeline Referencing 要素（即路径、校准点和中心线）添加到 2D 地图时才可用。
将对 Pipeline Referencing 要素（路径、事件、校准点和交叉点）进行建模以支持时间（这些要素可感知时间）。 如果您要配置地图以编辑网络，则建议您在地图中为这些图层中的每一个配置时间支持。
LRS 事件编辑
Pipeline Referencing 支持通过 Event Editor web 应用程序进行事件编辑。
此 Web 应用程序由 Pipeline Referencing 提供支持。
Event Editor 具有以下可用功能：
- 路径搜索 - 定位地图上的路径。
- 属性集 - 定义几组事件图层和指定的属性集，以针对给定路径以及至和自测量值对在单个事务中提供跨多个事件图层的属性。 这些事件图层还可以通过不同线性参考方法 (LRM) 进行存储和引用。 Event Editor可跨 LRM 提供路径和测量事务。
- 质量控制检查 - 针对路径运行质量控制检查以检测事件数据间隙、重叠和无效测量值。 Event Editor 然后使用其编辑功能更正这些错误。
- 事件数据查询和编辑 - 通过路径关联、特定查询、空间相交几何或位置邻近度查询事件数据。 您还可以可视化、浏览、批量编辑表格结果。
LRS 地理处理工具
Pipeline Referencing 包括一套支持 LRS 数据加载、处理和转换的地理处理工具。 这些地理处理工具主要用于处理事件要素类。
LRS web 服务
Pipeline Referencing 扩展了 ArcGIS Server 地图服务，以作为 REST 服务为您的数据提供线性参考功能。 这些功能包括以下内容：
- 事件编辑
- 将坐标转换为测量值
- 将测量值转换为坐标
- 在测量系统之间转换
- 动态分割事件图层
- 检测事件的间隙、重叠和无效测量值
有关服务以及开发服务的详细信息，请参阅以下内容：
质量控制
Pipeline Referencing 针对事件数据和 Event Editor web 应用程序提供了质量控制 (QC) 检查。这可让您的组织不断改进数据质量并优化其管路数据资产。 除了这些 QC 工具外，您还可以使用 ArcGIS Data Reviewer，此扩展用于检查和管理数据错误。 Location Referencing Desktop 包括 Data Reviewer。
工作流管理
Location Referencing Desktop 包括 ArcGIS Workflow Manager (Classic)，可用于协调 GIS 中和跨业务单位的数据管理，从而为组织中的 LRS 数据管理开发标准化的可重复过程。
