Mit zeitlichen Profildiagrammen können Sie mithilfe eines multidimensionalen Rasters oder eines zeitbezogenen Mosaik-Datasets Änderungen im Zeitverlauf visualisieren. Sie können ein Diagramm für mehrere Positionen, mehrere Variablen und mehrere Spektralbänder erstellen. Sie können Gesamttrends und Statistiken positionsübergreifend visualisieren und vergleichen.
Hinweis:
Bei sehr großen Datasets oder Zeitserien wird das zeitliche Profil möglicherweise nicht effizient dargestellt. Zur Verbesserung der Performance kann eine multidimensionale Umgruppierung für das Dataset erstellt werden.
Um ein Diagramm zu erstellen, klicken Sie mit der rechten Maustaste im Bereich Inhalt auf ein multidimensionales Raster, ein multidimensionales Mosaik-Dataset oder ein Mosaik-Dataset mit einer Zeitserie von Bilddaten. Anschließend zeigen Sie auf Diagramm erstellen und klicken auf Zeitliches Profil, um den Bereich Diagrammeigenschaften zu öffnen.
Dateneinstellungen
Definieren Sie die Dateneinstellungen für Ihr Diagramm auf der Registerkarte Daten im Bereich Diagrammeigenschaften.
Zeitserien
Zum Erstellen eines zeitlichen Profildiagramms gibt es mehrere Optionen. Welche Optionen im Dropdown-Menü Zeitserie verfügbar sind, hängt davon ab, für welchen Layer ein Diagramm erstellt werden soll. So werden beispielsweise bei einem Multiband-Bild-Dataset nur Optionen zum Visualisieren von Spektralbandinformationen zu mindestens einer Position oder zu mindestens einem Dimensionswert angezeigt. Für ein zeitliches Profildiagramm sind die folgenden Optionen verfügbar:
Eine Position mit mehreren Variablen: Verwenden Sie diese Option, um Änderungen für mehrere Variablen an einer Position zu visualisieren. Damit können Sie Trends von mehreren Variablen vergleichen.

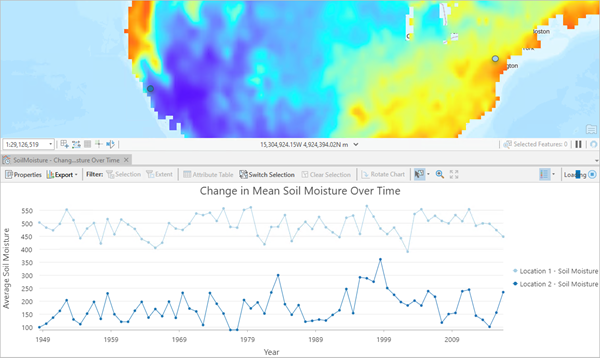

Mehrere Positionen mit einer Variablen: Verwenden Sie diese Option, um Änderungen an einer Variablen an mehreren Positionen zu visualisieren. Damit können Sie die Variablentrends geographieübergreifend vergleichen. Dies ist die Standardeinstellung.

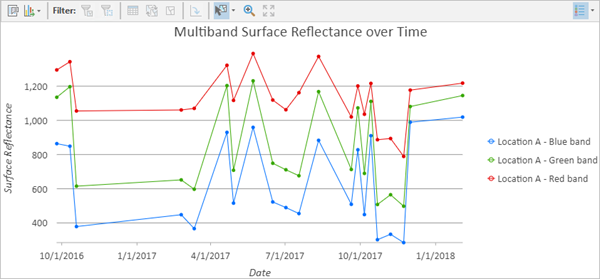

Eine Position mit mehreren Bändern: Verwenden Sie diese Option, um Änderungen für mehrere Bänder eines Multiband-Bildes an einer Position zu visualisieren. Damit können Sie spektrale Veränderungen für mehrere Bänder visualisieren.
Mehrere Positionen mit einem Band: Verwenden Sie diese Option, um Änderungen für ein einzelnes Band eines Multiband-Bildes an mehreren Positionen zu visualisieren. Damit können Sie spektrale Veränderungen geographieübergreifend vergleichen.
Mehrere Positionen mit mehreren Dimensionen: Dies Option kann speziell für multidimensionale Daten verwendet werden, die neben der Zeit noch andere Dimensionen enthält. Die unterstützten multidimensionalen Layer-Typen sind multidimensionale Mosaik-Datasets, multidimensionale Raster-Layer, netCDF-Raster-Layer und multidimensionale Image-Services. Das zeitliche Profil wird anhand von spezifischen Werten in anderen Dimensionen erstellt, z. B. Tiefe beim entsprechenden Zeitwert. Das nachstehende Diagramm zeigt beispielsweise Werte für den Salzgehalt des Meerwassers im Zeitverlauf an einer Position in einer Tiefe von 2 Metern und 80 Metern unter der Oberfläche. Wenn der Parameter Zeitserie auf Mehrere Positionen mit mehreren Dimensionen festgelegt wurde, müssen Sie die Variable, die Sie darstellen möchten, und die zusätzliche Dimension, die Sie einbeziehen möchten, angeben.
Sie können auch für kategorisierte Raster-Daten, z. B. für Landbedeckung im Zeitverlauf, ein zeitliches Profildiagramm erstellen. Für kategorisierte Raster-Daten kann nur ein Diagramm für eine Variable und mehrere Positionen erstellt werden. Daher wird der Parameter Zeitserie in den Diagrammeigenschaften nicht angezeigt.
Zeit
Wählen Sie mithilfe des Parameters Zeit das Feld aus, das die Zeitdimension in Ihrem Dataset darstellt. Bei multidimensionalen Datasets wird das Feld StdTime als Standardwert verwendet. Bei nicht-multidimensionalen Daten können Sie ein beliebiges Zeitfeld in Ihrem Mosaik-Dataset auswählen.
Einen Interessenbereich definieren
Mit dem Werkzeug Zeichnen oben im Bereich Diagrammeigenschaften können Sie Punkt-Features auf dem Mosaik-Dataset, multidimensionale Raster-Layer oder .netCDF-Raster-Layer in der Kartenansicht zeichnen. Diese Punkt-Features werden der Feature-Tabelle im Bereich Diagrammeigenschaften hinzugefügt. Sie können die Punkt-Features in der Feature-Tabelle auswählen oder ihre Auswahl aufheben, unerwünschte Punkt-Features entfernen und das Symbol sowie die Beschriftung der einzelnen Punkte bearbeiten. Abhängig von der Auswahl in der Feature-Tabelle wird nach der Definition einer Zeitserie das zeitliche Profil der einzelnen Positionen erstellt und im selben Dialogfeld angezeigt.
Variablen- oder Bänder-Tabelle
Wenn Sie für eine oder mehrere Variablen ein Diagramm erstellen, können Sie die darzustellenden Variablen mithilfe der Tabelle Variablen auswählen. Wenn Sie für optische Bilddaten ein Diagramm erstellen, können Sie das darzustellende Band mithilfe der Tabelle Bänder auswählen. Der Name der Tabelle ist vom Kontext der Daten und der Auswahl der Zeitserie abhängig.
Mithilfe der Tabelle Variablen bzw. Bänder können Sie auch die Breite der Linie im Diagramm und die Beschriftung angeben, die in der Diagrammlegende und in Pop-up-Tipps angezeigt wird. Wenn Sie mehrere Variablen oder Bänder in einem einzelnen Diagramm darstellen, können Sie auch die Farbe der Linie für die einzelnen Variablen oder Bänder angeben. Wenn Sie eine einzelne Variable oder ein einzelnes Band darstellen, entspricht die Farbe der Linie der Farbe des Positionsmarkers in der Tabelle Einen Interessenbereich definieren.
Trend
Wenn Sie Ihrem zeitlichen Profildiagramm eine Trendlinie hinzufügen möchten, aktivieren Sie das Kontrollkästchen neben "Trendlinie anzeigen". Damit können Sie Farbe und Breite der Trendlinie ändern. Es wird eine Trendlinie für jede Position gezeichnet, wenn mehrere Positionen dargestellt werden, bzw. eine Trendlinie für jede Variable, wenn mehrere Variablen dargestellt werden.
Bei der Trendlinie kann es sich um eine lineare Trendlinie oder um eine harmonische Trendlinie handeln.
Aggregationsoptionen
Die Zeitaggregation bzw. Klasseneinteilung erfolgt automatisch, wenn ein Datumsfeld für die X-Achse ausgewählt wird. Es sind mehrere Optionen zum Steuern der Intervallgröße und der zugehörigen Einstellungen verfügbar, die auf die Unterteilung angewendet werden.
Der Parameter Zeitintervallgröße definiert das Zeitintervall auf der X-Achse. Wenn sich die Zeitdaten in gleichmäßig verteilten Intervallen befinden, wird das ursprüngliche Zeitintervall der Daten als Standardeinstellung verwendet. Deshalb ist keine Zeitaggregation für die Darstellung der Daten erforderlich; das zeitliche Profil gibt die ursprünglichen Pixelwerte ohne Wertaggregation wieder.
Wenn sich die Zeitdaten in ungleichmäßig verteilten Intervallen befinden, werden sie in Zeitintervalle entlang der X-Achse eingeordnet. Eine Standardintervallgröße wird basierend auf der zeitlichen Ausdehnung des Datasets ausgewählt und kann manuell mit dem Parameter Intervallgröße geändert werden.
Der Parameter Zeitaggregation wird automatisch in Mittelwert geändert, wenn ein neuer Wert für Intervallgröße angegeben wird. Sie können Zeitaggregation manuell in Anzahl, Mittelwert, Medianwert oder Summe ändern.
Sie können mit Intervallgröße und Zeitaggregation auch statistische Analysen für Ihre Daten ausführen. Aggregieren Sie beispielsweise stündlich erfasste Daten in tägliche, monatliche oder jährliche Zeitintervalle, und visualisieren Sie den Trend in unterschiedlichen Zeitskalen. Der für das zeitliche Profil angezeigte Wert wird aus den Werten, die in das neue Zeitintervall fallen, und dem Parameter Zeitaggregation berechnet.
Der Parameter Räumliche Aggregation wird automatisch in Mittelwert geändert, wenn der Interessenbereich mit einem Werkzeug für Polygone oder zum Skizzieren von Linien dargestellt wird. Darüber hinaus sind folgende Optionen verfügbar: Minimum, Maximum, Medianwert bzw. Summe.
Mit den Parametern Intervallausrichtung und Unvollständige Zeitintervalle können Sie angeben, wie Sie Ihre Daten ausrichten möchten. Weitere Informationen finden Sie unter Intervallausrichtung.
Datenbeschriftungen
Geben Sie an, ob Sie die Datenpunkte in Ihrem Diagramm beschriften möchten.
Statistiken
Zeigen Sie die Statistiken für die einzelnen Positionen in Ihrem Diagramm an. Die Statistiken werden berechnet, indem die Pixelwerte für die Interessenbereiche im Zeitverlauf analysiert werden.
Achsen
Definieren Sie die Achseneinstellungen für Ihr Diagramm auf der Registerkarte Achsen im Bereich Diagrammeigenschaften.
X-Achse
Die Werte an der X-Achse des zeitlichen Profils sind Datums- oder Zeitwerte. Das im Diagramm angezeigte Standardformat für Datum und Uhrzeit können Sie je nach Wunsch ändern. Das Datum muss immer angezeigt werden. Die Uhrzeit kann jedoch aus der Anzeige der X-Achse entfernt werden.
Y-Achse
Die Standardgrenzen für das Minimum und das Maximum der Y-Achse werden entsprechend dem Bereich der Datenwerte auf der Achse festgelegt. Diese Werte können durch Eingabe eines neuen Wertes für die Grenzen der Y-Achse angepasst werden. Durch Klicken auf die Schaltfläche "Zurücksetzen" wird die Grenze der Y-Achse auf den Standardwert zurückgesetzt.
Die Achsen des Liniendiagramms werden standardmäßig mit linearer Skala dargestellt. Numerische Achsen können auf einer logarithmischen Skala dargestellt werden, indem das Kontrollkästchen Logarithmische Achse aktiviert wird.
Sie können formatieren, wie auf einer Achse numerische Werte dargestellt werden, indem Sie eine Zahlenformatkategorie angeben oder eine benutzerdefinierte Formatzeichenfolge definieren. Beispiel: $#,### kann als benutzerdefinierte Formatzeichenfolge für die Darstellung von Werten in einer Währung verwendet werden.
Führungslinien
Führungslinien oder Bereiche können als Referenz oder zum Hervorheben signifikanter Y-Achsenwerte zu Diagrammen hinzugefügt werden. Navigieren Sie zum Hinzufügen einer neuen Führungslinie zur Registerkarte Führungslinien im Bereich Diagrammeigenschaften, wählen Sie aus, ob Sie eine vertikale oder eine horizontale Führungslinie zeichnen möchten, und klicken Sie auf Führungslinie hinzufügen. Um eine Linie zu zeichnen, geben Sie einen Wert ein, wo die Linie gezeichnet werden soll. Um einen Bereich zu erstellen, geben Sie einen Wert bis ein. Sie können optional Text zur Führungslinie hinzufügen, indem Sie eine Beschriftung angeben.
Aussehen
In den folgenden Abschnitten wird beschrieben, wie das Aussehen von Diagrammen geändert werden kann.
Titel und Beschreibung
Diagramme und Achsen erhalten Standardtitel basierend auf den Variablennamen und dem Diagrammtyp. Diese können auf der Registerkarte Allgemein im Bereich Diagrammeigenschaften bearbeitet werden. Sie können auch eine Beschreibung für das Diagramm eingeben, wobei es sich um einen Textblock handelt, der am unteren Rand des Diagrammfensters angezeigt wird.
Visuelle Formatierung
Sie können das Aussehen des Diagramms konfigurieren, indem Sie Text- und Symbolelemente formatieren oder ein Diagrammdesign anwenden. Formateigenschaften können auf der Registerkarte Format im Bereich Diagrammeigenschaften konfiguriert werden. Auf der Registerkarte Diagramm kann ein Diagrammdesign ausgewählt werden. Die Optionen für Diagrammformatierung lauten wie folgt:
Größe, Farbe und Schriftschnitt der Schriftart für Achsentitel, Achsenbeschriftungen, Beschreibungstexte, Legendentitel, Legendentexte und Führungslinienbeschriftungen
Farbe, Breite und Linientyp für Raster- und Achsenlinien
