Die Verbindungen zwischen den Knoten in den Daten bestimmen das verwendete Layout. Sie können Layoutoptionen für Verbindungsdiagramme ausprobieren, um herauszufinden, mit welchen die Daten am besten dargestellt werden. Wenn Sie ein großes Datendiagramm haben, bei dem das Rendern einige Zeit dauert, können Sie einen Abschnitt vergrößern, Knoten und Verbindungen in dem Bereich auswählen und das Layout für die ausgewählten Teile ändern.

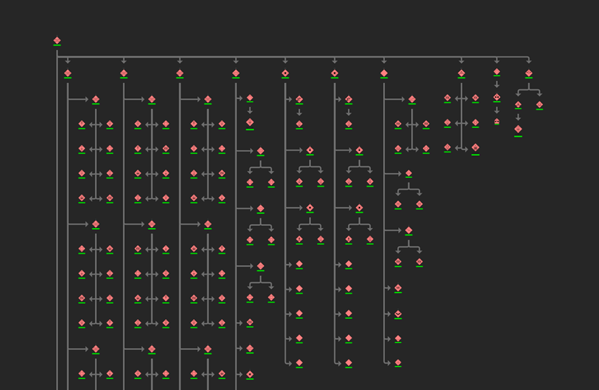

Hierarchisch
Hierarchische Layouts organisieren die Knoten und Beziehungen von den auffälligsten zu den am wenigsten auffälligen Knoten in Layern entsprechend der ausgewählten Ausrichtung.
Im Folgenden sind die hierarchischen Layouttypen aufgeführt:
- Hierarchisch: Stark strukturiertes Layout, in dem Verbindungsebenen mit orthogonalen Links hervorgehoben werden
- Hierarchisch mit Kurven: Hierarchische Struktur mit gerundeten Links
- Hierarchisches Flussdiagramm: Hierarchische Struktur mit geglätteten Links
Kreisförmig
Kreisförmige Layouts werden verwendet, um Gruppen und Baumstrukturen in einem größeren Netzwerk hervorzuheben. Hauptstrukturen sind ring- oder sternförmig organisiert, und Knotenpartitionen bilden gesonderte Kreise.
Im Folgenden sind die kreisförmigen Layouttypen aufgeführt:
- Kreisförmig: Insgesamt ring- oder sternförmig
- Kreisförmige Teilstrukturen: Insgesamt ring- oder sternförmig, wobei die Erkennung und Partitionierung von Teilnetzen im größeren Netzwerk als kleinere kreisförmige Gruppierungen hervorgehoben wird
Organisch
Organische Layouts verteilen Knoten mit Kräften, die sie drücken oder an ihnen ziehen. Sie sind nützlich, um die Symmetrie und die Cluster-Bildung in einem Netzwerk aufzudecken und um Netzwerke mit stark verbundenen Backbone-Segmenten mit angefügten Untergruppen zu visualisieren. Mit diesen Layouts können Sie große Netzwerke visualisieren.
Im Folgenden sind die organischen Layouttypen aufgeführt:
- Organisch: Vielseitiges Layout für nicht gerichtete Netzwerke
- Organische Teilstrukturen: Organisiert Teilnetze als Ketten, Zyklen oder Parallelen
- Organische geclusterte Teilstrukturen: Gruppiert Teilnetz-Cluster
- Organisch geclustert: Ermöglicht eine automatische Cluster-Bildung im Netzwerk
Baum
Mit Strukturlayouts können Sie Child-Parent-Beziehungen in einem Diagramm hervorheben.
Im Folgenden sind die Strukturlayouttypen aufgeführt:
- Multi-Parent-Baumstruktur: Berücksichtigt mehrere Parents für Baumstrukturknoten
- Baumstruktur-Mindmap: Kennzeichnet zwei Layer-Orte mit unterschiedlichen Ausrichtungen, z. B. von links nach rechts und von rechts nach links oder von oben nach unten und von unten nach oben
- Kompakte Baumstruktur: Verwendet eine enge Platzierung für kleinere Baumstrukturen

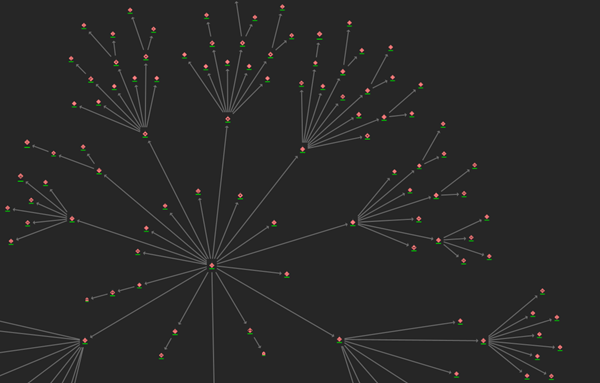

Ballon
Ballonlayouts sind in einem kreisförmigen Muster um ihre Stammknoten angeordnet. Sie können sie verwenden, um größere Baumstrukturnetzwerke zu visualisieren.
Im Folgenden sind die Ballonlayouttypen aufgeführt:
- Ballon: Radiales von einem Mittelpunkt nach außen gerichtetes Baumstrukturlayout mit Unterstrukturen in einem kreisförmigen Muster
- Ballon (strahlenförmig): Platziert Knoten in einem strahlenförmigen Muster, ausgehend von Stammknoten
Radial
Radiale Layouts stellen Daten in einem gerichteten Diagramm dar, ähnlich einem Baumstrukturnetzwerk, aber mit dem Stamm in der Mitte des Diagramms. Die auffälligsten Features werden in der Mitte dargestellt, und konzentrische Kreise verlaufen nach außen zu weniger auffälligen Features an der äußeren Kante.
Im Folgenden sind die radialen Layouttypen aufgeführt:
- Radial: Konzentrisches, kreisförmiges Layout um einen Mittelpunkt
- Radiales Dendrogramm: Konzentrische Layer in einem dendrogrammförmigen Baumstrukturlayout
Layoutausrichtungen
Für die Ausrichtung mehrerer der oben aufgeführten Layouttypen gibt es die folgende zusätzliche Ausrichtung der Struktur des Layouts:
- Von oben nach unten: Vertikale Anordnung von den am meisten verbundenen Knoten oben zu den am wenigsten verbundenen Knoten unten
- Von unten nach oben: Vertikale Anordnung von den am meisten verbundenen Knoten unten zu den am wenigsten verbundenen Knoten oben
- Von links nach rechts: Horizontale Anordnung von den am meisten verbundenen Knoten links zu den am wenigsten verbundenen Knoten rechts
- Von rechts nach links: Horizontale Anordnung von den am meisten verbundenen Knoten rechts zu den am wenigsten verbundenen Knoten links
