Wegweiser bieten Wegbeschreibungsinformationen, die auf Schnellstraßenbeschilderungen enthalten sind, z. B. Ausfahrtnummern, Verbindungsstraßen und größere Orte, die über die Verbindungsstraßen erreicht werden können. Wenn Sie über Wegweiserdaten verfügen, können Sie mit diesen die von der Erweiterung "ArcGIS Network Analyst" generierten Routenbeschreibungen ergänzen. Beispielsweise informiert das Verkehrsschild in der Abbildung unten Fahrer in Richtung Norden, dass sie über die Ausfahrt 242 auf die Interstate 80 in Richtung Osten gelangen, die nach Brighton und Ainsworth führt.
In der Abbildung oben wurde eine kurze Route entlang des Pfeils erzeugt, und in der Abbildung unten werden die Wegbeschreibungen mit und ohne Wegweiser verglichen. Im jeweils dritten Schritt wird der Unterschied veranschaulicht:
Ein Fahrer, der die zweite Gruppe von Wegbeschreibungen verwendet, kann ein falsches Abbiegen vermeiden, wenn er mehr Informationen der Wegbeschreibung mit dem Hinweisschild auf der Straße vergleicht.
Diese Wegweiserdaten für Wegbeschreibungen werden mit der Feature-Class Signposts und der Tabelle Signposts_Streets angegeben. Die Feature-Class beschreibt den Text auf dem Straßenschild, und die Straßentabelle gibt die Straßenabschnitte an, die beim Befolgen der Wegbeschreibung des Straßenschildes befahren werden.
Sie können selbst mit dem in den folgenden Abschnitten beschriebenen Format Wegweiser erstellen, jedoch wird dies nicht empfohlen. In jedem Fall müssen nach dem Vorbereiten der Daten im Dialogfeld Eigenschaften: Netzwerk-Dataset die Feature-Class und die Tabelle angegeben werden, damit sie gültig sind.
Signposts-Feature-Class
Die Signposts-Feature-Class ist eine Line-Feature-Class. Bei einer Geodatabase muss sie sich im selben Feature-Dataset wie das Netzwerk-Dataset befinden. Bei einem Shapefile-Netzwerk-Dataset muss sie sich im selben Workspace befinden. Eine Signposts-Feature-Class kann höchstens zehn Verzweigungen und zehn Ziele aufweisen. In der folgenden Tabelle werden die Felder für eine Signposts-Feature-Class erläutert, die zwei Verzweigungen und drei Ziele unterstützt.
| Feld | Formatieren | Beschreibung |
|---|---|---|
ObjectID | OID | Wegweiser-ID (OID-Feld). |
Shape | Geometrie | Geometrie des Wegweisers (Liniengeometrie). |
ExitName | Text | Ausfahrtnummer, z. B. Ausfahrt 242. |
Branch0 | Text | Name der ersten Straße oder Fernstraße am Ende der Ausfahrt, z. B. I-80. |
Branch0Dir | Text | Offizielle Richtung von Branch0, z. B. Nord, Süd, Ost oder West. |
Branch0Lng | Text | Sprache von Branch0, z. B. en, de, fr. |
Branch0Class | Text | Die Klassifizierung der ersten Straße oder Autobahn am Ende der Ausfahrt, entweder als normaler Straßenname oder als Straßennummer unter Verwendung der folgenden Werte:
|
Branch1 | Text | Name der zweiten Straße oder Fernstraße am Ende der Ausfahrt, die mit der von Branch0 verwendeten physischen Straße übereinstimmt. Wenn I-80 und Highway 30 am Ende der Ausfahrt auf demselben Straßenabschnitt verlaufen, wird hier "Hwy. 30" eingegeben. |
Branch1Dir | Text | Offizielle Richtung von Branch1, z. B. Nord, Süd, Ost oder West. |
Branch1Lng | Text | Sprache von Branch1 |
Branch1Class | Text | Die Klassifizierung der zweiten Straße oder Autobahn am Ende der Ausfahrt, entweder als normaler Straßenname oder als Straßennummer unter Verwendung der folgenden Werte:
|
Toward0 | Text | Erstes Ziel nach dem Ende der Ausfahrt, z. B. Brighton. |
Toward0Lng | Text | Sprache von Toward0, z. B. en, de, fr. |
| Toward0Class | Short | Die Klassifizierung des ersten Ziels nach dem Ende der Ausfahrt, entweder als normaler Straßenname oder als Straßennummer unter Verwendung der folgenden Werte:
|
Toward1 | Text | Zweites Ziel nach dem Ende der Ausfahrt, z. B. Ainsworth. |
Toward1Lng | Text | Sprache von Toward1 |
| Toward1Class | Short | Die Klassifizierung des zweiten Ziels nach dem Ende der Ausfahrt, entweder als normaler Straßenname oder als Straßennummer unter Verwendung der folgenden Werte:
|
Toward2 | Text | Drittes Ziel nach dem Ende der Ausfahrt, z. B. eine weitere Stadt oder ein Point of Interest. |
Toward2Lng | Text | Sprache von Toward2 |
| Toward2Class | Short | Die Klassifizierung des dritten Ziels nach dem Ende der Ausfahrt, entweder als normaler Straßenname oder als Straßennummer unter Verwendung der folgenden Werte:
|
Tabelle "Signposts_Streets"
Die Tabelle Signposts_Streets muss sich in der gleichen Geodatabase oder im gleichen Shapefile-Workspace wie das Netzwerk-Dataset befinden. Die Tabelle Signposts_Streets ist folgendermaßen aufgebaut:
| Feld | Formatieren | Beschreibung |
|---|---|---|
ObjectID | OID | ObjectID-Feld. |
SignpostID | Long | Fremdschlüssel für ObjectID-Feld der Signpost-Feature-Class. |
Sequence | Long | Sequenzkennung für Manöver-Segment. Bei Manövern, für die im Wegweiser die gesamte Straßen-Feature-Sequenz angegeben wurde, kann dies 1-K sein, wobei K die maximale Anzahl der Kanten in einem Manöver ist. Bei Manövern, für die nur die erste und die letzte Kante angegeben wurde, ist dies 1 für die erste und 0 für die letzte Kante. |
EdgeFCID | Long | Feature-Class-ID, die der Streets-Feature-Class in der Wegweiser-Manöver-Sequenz entspricht. |
EdgeFID | Long | Feature-ID, die dem Street-Feature in der Wegweiser-Manöver-Sequenz entspricht. |
EdgeFrmPos | Double | Dient zum Bestimmen des Straßen-Features, bei dem die Straßenschild-Manöver-Sequenz beginnt.* |
EdgeToPos | Double | Dient zum Bestimmen des Straßen-Features, bei dem die Wegweiser-Manöver-Sequenz endet.* |
* Hinweise zu den Werten EdgeFrmPos und EdgeToPos:
- Beim Fahren entlang der Digitalisierrichtung des Linien-Features ist der Wert EdgeFrmPos kleiner als der Wert EdgeToPos.
- Beim Fahren entgegen der Digitalisierrichtung des Linien-Features ist der Wert EdgeFrmPos größer als der Wert EdgeToPos.
- Bei Linien-Features, die zum Erstellen mehrerer Kantenelemente nicht in der Mitte logisch geteilt sind, sind die Werte EdgeFrmPos und EdgeToPos auf 0,0 sowie 1,0 festgelegt. Andernfalls werden diese Werte auf die Bruchzahlen festgelegt, an denen die logische Aufteilung für das Kantenelement erfolgt.
Für eine optimale Performance sollte je ein separater Attributindex für die folgenden Felder in der Signpost-Straßentabelle erstellt werden:
- SignpostID
- Reihenfolge
- EdgeFCID
- EdgeFID
Weitere Informationen zum Indizieren eines Attributs

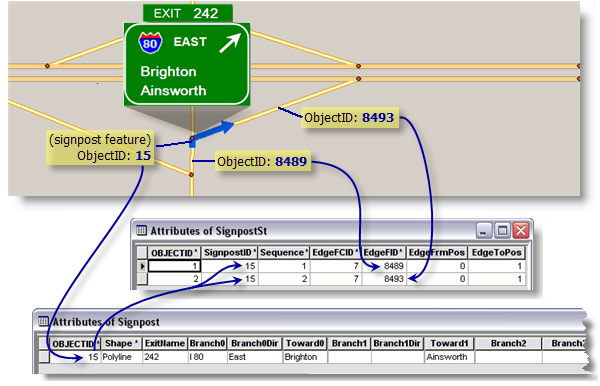

In der folgenden Abbildung und den Attributtabellen wird veranschaulicht, wie das grüne Schild modelliert werden kann:
- Das Wegweiser-Feature (als dicker blauer Pfeil symbolisiert) enthält eine Wegbeschreibung zum Abbiegen über zwei Straßen-Features. Daher wird der Wegweiser in der Signpost-Straßentabelle von zwei Datensätzen dargestellt.
- Da die ObjectID für das Wegweiser-Feature 15 lautet, weisen beide Datensätze in der Tabelle die SignpostID 15 auf.
- EdgeFCID verweist auf eine vom System generierte Feature-Class-Kennung, die einer Feature-Class bei ihrer Erstellung automatisch zugewiesen wird. Der Streets-Feature-Class in diesem Beispiel wurde 7 zugewiesen.
- EdgeFID verweist auf die ObjectID eines eindeutigen Straßen-Features in der Streets-Feature-Class.
- Da das Wegweiser-Feature in Straße 8489 beginnt, ist der Sequenzwert für diesen Datensatz 1.
- Da das Wegweiser-Feature in Straße 8493 endet, ist der Sequenzwert 2 (optional kann stattdessen der letzten Kante der Wert 0 zugewiesen werden).
- Da Straße 8489 von Süden nach Norden (in der dem Wegweiser entsprechenden Richtung) digitalisiert wurde, ist der Wert von EdgeFrmPos und EdgeToPosition 0 bzw. 1. Dasselbe gilt für Straße 8493. Wenn jedoch die Digitalisierrichtung der Straße der Richtung des Wegweisers entgegengesetzt ist, werden die Werte 0 und 1 vertauscht.
