Es sind viele SAR-Sensortypen (Synthetic Aperture Radar) verfügbar, und für jeden Typ sind verschiedene Produkttypen und Polarisationen vorhanden. Dank des aktiven Fernerkundungssystems funktionieren SAR-Satelliten bei Tag und Nacht.
Capella
Capella ist eine Konstellation hochauflösender kommerzieller SAR-Mikrosatelliten. Der X-Band-Sensor nutzt eine Mittenfrequenz von 9,65 GHz (Wellenlänge von ca. 3,1 Zentimetern). Die Satelliten erfassen Daten in den drei Modi Stripmap (SM), Sliding Spotlight (SS) und Spotlight (SP), mit einer Abdeckung von bis zu 20 Kilometern und einer Auflösung von 0,5 Metern. Alle drei Modi beinhalten ein Einfach-Polarisationsprodukt (HH oder VV).
| Polarisation | Band | Wellenlänge (cm) |
|---|---|---|
HH | X | 3.1 |
VV | X | 3.1 |
Produkttypen
Unterstützt werden GEC-Produkte (Capella Geocoded Ellipsoid Corrected), GEO-Produkte (Geocoded Terrain Corrected) und SICD-Produkte (Sensor Independent Complex Data).
- GEC: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert und mit einer Range-Doppler-Methode sowie der durchschnittlichen Szenenmittelpunkthöhe orthorektifiziert wurden. Ein GEC-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GEC-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
- GEO: Diese Produkte sind Multilook-Bilder, die mithilfe eines digitalen Höhenmodells (DEM) auf die Bodenreichweite bezogen projiziert und mit einer Range-Doppler-Methode sowie einem DEM orthorektifiziert wurden. Ein GEO-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GEO-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
- SICD: Bei diesen Produkten handelt es sich um in der Schrägentfernung aufgenommene SLC-Bilder (Single Look Complex). Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
- Stripmap: Nur Daten im Modus "Stripmap" werden verarbeitet.
- Sliding Spotlight: Nur Daten im Modus "Sliding Spotlight" werden verarbeitet.
- Spotlight: Nur Daten im Modus "Spotlight" werden verarbeitet.
Die folgenden Polarisationen sind verfügbar:
- HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
- VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
Unterstützung der Raster-Produkte

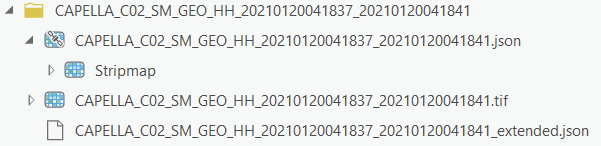

Das Raster-Produkt befindet sich im Produktverzeichnis "Capella", und die .json-Datei stellt den Raster-Produkt-Container dar.
Durch Einblenden der .json-Datei werden die Raster-Produkte nach verfügbarem Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Da Capella-Daten eine Einfach-Polarisation aufweisen, wird das Raster-Produkt als Einzelband-Raster geladen.
Weitere Informationen zu Capella finden Sie auf der Capella Space-Website.
ICEYE
ICEYE ist eine Konstellation hochauflösender kommerzieller SAR-Mikrosatelliten. Der X-Band-Sensor nutzt eine Mittenfrequenz von 9,65 GHz (Wellenlänge von ca. 3,1 Zentimetern). Die Satelliten erfassen Daten in den drei Modi Stripmap (SM), Spotlight (SL) und Scan (SC), mit einer Abdeckung von bis zu 100 Kilometern und einer Auflösung von 1 Meter. Alle drei Modi beinhalten ein Einfach-Polarisationsprodukt (VV).
| Polarisation | Band | Wellenlänge (cm) |
|---|---|---|
VV | X | 3.1 |
Produkttypen
Die ICEYE-Produkte Ground Range Detected (GRD) und Sensor Independent Complex Data (SICD) werden unterstützt.
- GRD: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert wurden. Ein GRD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GRD-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
- SICD: Bei diesen Produkten handelt es sich um in der Schrägentfernung aufgenommene SLC-Bilder (Single Look Complex). Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
- Scan: Nur Daten im Modus "Scan" werden verarbeitet.
- Stripmap: Nur Daten im Modus "Stripmap" werden verarbeitet.
- Spotlight Extended Area: Nur Daten im Modus "Spotlight Extended Area" werden verarbeitet.
- Spotlight High: Nur Daten im Modus "Spotlight High" werden verarbeitet.
Die VV-Polarisation ist für ICEYE-Produkte verfügbar. Bei dieser Polarisation werden die Radarsignale vertikal gesendet und vertikal empfangen.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im ICEYE-Produktverzeichnis, und die .xml-Datei stellt den Raster-Produkt-Container dar.
Durch Einblenden der .xml-Datei werden die Raster-Produkte nach verfügbarem Modus angezeigt. Der Raster-Container und das Raster-Produkt können in ArcGIS Pro geladen werden. Wenn die ICEYE-Daten eine Einfach-Polarisation aufweisen, wird das Raster-Produkt als Einzelband-Raster geladen.
Um weitere Informationen über ICEYE zu erhalten, besuchen Sie die ICEYE-Website.
RADARSAT-2
RADARSAT-2 ist ein gemeinsames SAR-Projekt von MDA und der Canadian Space Agency (CSA). Es handelt sich um einen C-Band-SAR-Satelliten in einem sonnensynchronen Orbit (798 Kilometer), der eine Mittenfrequenz von 5,404 Ghz (Wellenlänge von ca. 5,547 Zentimeter) nutzt. Der Satellit erfasst Daten in 20 Modi mit einer Abdeckung von bis zu 530 Kilometern und einer Auflösung von 1 Meter. Die verschiedenen Modi von RADARSAT-2 bieten Optionen für Einfach-Polarisation (HH oder VV), Zweifach-Polarisation (HH+HV oder VV+VH) und Quad-Polarisation (HH+VV+HV+VH).
| Polarisation | Band | Wellenlänge (cm) |
|---|---|---|
HH | C | 5.5 |
VV | C | 5.5 |
HV | C | 5.5 |
VH | C | 5.5 |
Produkttypen
Die RADARSAT-2-Produkte SAR Georeferenced Extra (SGX), SAR Georeferenced Fine (SGF), ScanSAR Narrow Beam (SCN), ScanSAR Wide Beam (SCW), ScanSAR Fine (SCF), ScanSAR Sample (SCS) und Single Look Complex (SLC) werden unterstützt.
- SGX, SGF, SCN, SCW, SCF und SCS: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert wurden. Ein GRD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GRD-Produkte weisen Pixel mit annähernd quadratischer Auflösung und einen quadratischen Pixelabstand auf.
- SLC: Diese Produkte sind in der Schrägentfernung aufgenommene Bilder. Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Für RADARSAT-2-Produkte sind die folgenden Polarisationen verfügbar:
- HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
- VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
- HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
- VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
- HH HV: Duale HH+HV-Polarisation.
- VV VH: Duale VV+VH-Polarisation.
- HH VV HV VH: Quad-Polarisation.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
- Fein: Nur Daten im Modus "Fein" werden verarbeitet.
- Fine-Quad-Polarization: Nur Daten im Modus "Fine-Quad-Polarization" werden verarbeitet.
- High Incidence: Nur Daten im Modus "High Incidence" werden verarbeitet.
- Low Incidence: Nur Daten im Modus "Low Incidence" werden verarbeitet.
- Multi-Look Fein: Nur Daten im Modus "Multi-Look Fein" werden verarbeitet.
- ScanSAR Narrow: Nur Daten im Modus "ScanSAR Narrow" werden verarbeitet.
- ScanSAR Wide: Nur Daten im Modus "ScanSAR Wide" werden verarbeitet.
- SpotlightA: Nur Daten im Modus "SpotlightA" werden verarbeitet.
- Standard: Nur Daten im Modus "Standard" werden verarbeitet.
- Standard-Quad-Polarization: Nur Daten im Modus "Standard-Quad-Polarization" werden verarbeitet.
- Ultra-Fine: Nur Daten im Modus "Ultra-Fine" werden verarbeitet.
- Wide: Nur Daten im Modus "Wide" werden verarbeitet.
Unterstützung der Raster-Produkte
Das Raster-Produkt befindet sich im Produktverzeichnis "RADARSAT-2", und die Datei product.xml stellt den Raster-Produkt-Container dar.
Durch Einblenden der .xml-Datei werden die Raster-Produkte nach verfügbarem Modus und Typ angezeigt. Der Raster-Container und das Raster-Produkt können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Um weitere Informationen über RADARSET-2 zu erhalten, besuchen Sie die MDA-Website.
RADARSAT Constellation Mission (RCM)
RADARSAT Constellation Mission (RCM) ist die neueste Generation der C-Band SAR-Satellitenkonstellation der CSA. Sie besteht aus drei identischen Satelliten mit gleichem Abstand in der niedrigen Erdumlaufbahn (586 bis 615 Kilometer), die eine Mittenfrequenz von 5,404 GHz (Wellenlänge ca. 5,547 Zentimeter) nutzen. Die Satelliten erfassen Daten in 12 Modi mit einer Abdeckung von bis zu 500 Kilometern und einer Auflösung von 3 Meter. Die verschiedenen Modi von RCM bieten Optionen für Einfach-Polarisation (HH oder VV), Zweifach-Polarisation (HH+HV, VV+VH oder HH+VV), Quad-Polarisation (HH+VV+HV+VH) und Kompaktpolarisation (CH+CV).
| Polarisation | Band | Wellenlänge (cm) |
|---|---|---|
HH | C | 5.5 |
VV | C | 5.5 |
HV | C | 5.5 |
VH | C | 5.5 |
CH | C | 5.5 |
CV | C | 5.5 |
Produkttypen
Das RCM-GRD-Produkt (RCM Ground Range Detected, im Format GeoTIFF oder NITF) und das SLC-Produkt (Single Look Complex) werden unterstützt.
Verarbeitungsvorlagen
Die folgenden Verarbeitungsvorlagen sind verfügbar:
- Low Resolution 100m: Es werden nur Daten im Modus "Low Resolution 100m" verarbeitet.
- Medium Resolution 50m: Es werden nur Daten im Modus "Medium Resolution 50m" (umfasst High Incidence und High PRF) verarbeitet.
- Medium Resolution 30m: Es werden nur Daten im Modus "Medium Resolution 30m" verarbeitet.
- Medium Resolution 16m: Es werden nur Daten im Modus "Medium Resolution 16m" verarbeitet.
- High Resolution 5m: Es werden nur Daten im Modus "High Resolution 5m" verarbeitet.
- Very High Resolution 3m: Es werden nur Daten im Modus "Very High Resolution 3m" verarbeitet.
- Low Noise: Es werden nur Daten im Modus "Low Noise" verarbeitet.
- Ship Detection: Es werden nur Daten im Modus "Ship Detection" verarbeitet.
- Spotlight: Nur Daten im Modus "Spotlight" werden verarbeitet.
- Quad-polarization: Es werden nur Daten im Modus "Quad-polarization" verarbeitet.
Für SLC-Produkte wird der ScanSAR-Modus derzeit nicht unterstützt. Die folgenden Nicht-ScanSAR-Modi werden unterstützt:
- Spotlight
- Sehr hohe Auflösung von 3 m
- Hohe Auflösung von 5 m
- Mittlere Auflösung von 16 m
- Quad-Polarisation
Für RCM-Produkte sind die folgenden Polarisationen verfügbar:
- HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
- VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
- HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
- VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
- CH: Die Radarsignale werden kreisförmig gesendet und horizontal empfangen.
- CV: Die Radarsignale werden kreisförmig gesendet und vertikal empfangen.
- HH HV: Duale HH+HV-Polarisation.
- VV VH: Duale VV+VH-Polarisation.
- HH VV: Duale HH+VV-Polarisation.
- CH CV: Duale Kompaktpolarisation.
- HH VV HV VH: Quad-Polarisation.
In jedem Modus von RCM werden die Daten in mehreren Strahlen erfasst, die durch unterschiedliche Einfallswinkelbereiche definiert sind. Jeder Strahl hat einen eindeutigen Namen, der als mnemonisches Zeichen für den Strahl bezeichnet wird und auf der Abbildungskonfiguration basiert. Der relevante Strahl kann anhand seines mnemonischen Zeichens auf der RCM-Raster-Typ-Eigenschaftenseite für eine bestimmte Verarbeitungsvorlage oder einen bestimmten Polarisationstyp ausgewählt werden.
Unterstützung der Raster-Produkte

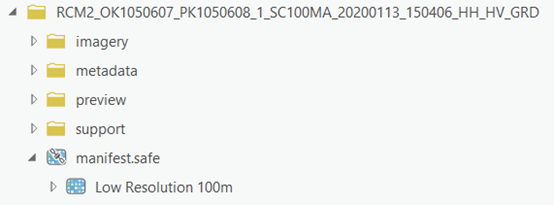

Das Raster-Produkt befindet sich im Dataset-Verzeichnis "RCM", und die Datei manifest.safe stellt den Raster-Produkt-Container dar.
Durch Einblenden der Datei manifest.safe werden die Raster-Produkte nach Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Weitere Informationen über die RCM-Konstellation finden Sie auf der Website der Canadian Space Agency.
Sentinel-1
Sentinel-1 ist die Satellitenkonstellation der Europäischen Weltraumorganisation (ESA), die mit einem C-Band-SAR ausgestattet ist. Sie besteht aus zwei polarumlaufenden Satelliten: Sentinel-1A und Sentinel-1B. Beide nutzen eine Mittenfrequenz von 5,405 GHz (Wellenlänge ca. 5,547 Zentimeter). Die Satelliten sammeln Daten in vier Modi – Stripmap (SM), Interferometric Wide Swath (IW), Extra-Wide Swath (EW) und Wave (WV) – mit einer Abdeckung von bis zu 400 Kilometern und einer Auflösung von 5 Metern. Die Modi SM, IW und EW ermöglichen Einfach- (HH oder VV) und Zweifach- (HH+HV oder VV+VH) Polarisation; der Modus WV bietet nur eine Einfach-Polarisation (HH oder VV).
| Polarisation | Band | Wellenlänge (cm) |
|---|---|---|
HH | C | 5.5 |
VV | C | 5.5 |
HV | C | 5.5 |
VH | C | 5.5 |
Produkttypen
Die Sentinel-1-Produkte Ground Range Detected (GRD) und Single Look Complex (SLC) werden unterstützt.
- GRD: Diese Produkte sind Multilook-Bilder, die mithilfe eines ellipsoidförmigen Modells der Erde auf die Bodenreichweite bezogen projiziert wurden. Ein GRD-Bild wird als reellwertiges Array gespeichert. Der Wert in jedem Pixel stellt die Amplitude des reflektierten Rückstreusignals dar. GRD-Produkte weisen annähernd quadratische Auflösungszellen und einen quadratischen Pixelabstand auf.
- SLC: Diese Produkte sind in der Schrägentfernung aufgenommene Bilder. Ein SLC-Bild wird als komplexwertiges Array gespeichert. Der einzelne komplexe Wert in jedem Pixel stellt die Amplitude und Phase des reflektierten Rückstreusignals dar.
Verarbeitungsvorlagen
Derzeit unterstützt der Raster-Typ Sentinel-1 nur Level-1-Produkte im IW-, SM- und EW-Modus:
- Alle Streifen: Alle Datenmodi werden hinzugefügt. Dies ist die Standardvorlage und wird für grundlegende Visualisierung verwendet.
- EW: Nur EW-Daten werden verarbeitet.
- EW1–EW5: Nur Daten der EW-Teilstreifen 1 bis 5 werden verarbeitet.
- IW: Nur IW-Daten werden verarbeitet.
- IW1: Nur Daten des IW-Teilstreifens 1 werden verarbeitet.
- IW2: Nur Daten des IW-Teilstreifens 2 werden verarbeitet.
- IW3: Nur Daten des IW-Teilstreifens 3 werden verarbeitet.
- S1–S6: Nur Daten der Streifen 1 bis 6 im SM-Modus werden verarbeitet.
Für Sentinel-1-Produkte sind die folgenden Polarisationen verfügbar:
- HH: Die Radarsignale werden horizontal gesendet und horizontal empfangen.
- VV: Die Radarsignale werden vertikal gesendet und vertikal empfangen.
- HV: Die Radarsignale werden horizontal gesendet und vertikal empfangen.
- VH: Die Radarsignale werden vertikal gesendet und horizontal empfangen.
- HH HV: Duale HH+HV-Polarisation.
- VV VH: Duale VV+VH-Polarisation.
Unterstützung der Raster-Produkte
Die Raster-Produkte befinden sich im Verzeichnis .SAFE, und die Datei manifest.safe stellt den Raster-Produkt-Container dar. Durch Einblenden der Datei manifest.safe werden die Raster-Produkte nach Modus angezeigt. Der Raster-Container und die Raster-Produkte können in ArcGIS Pro geladen werden. Die verfügbaren Polarisationen werden als Bänder im Raster-Produkt dargestellt.
Weitere Informationen zu Sentinel-1 finden Sie auf der Website der European Space Agency.
