Ändern der Symbolisierung von Bilddaten—ArcGIS Pro

Abhängig vom Bilddatentyp, mit dem Sie arbeiten, steht eine Reihe von Optionen für die Anzeige und die Symbolisierung zur Verfügung. Nur die Symbolisierungstypen, die für die ausgewählten Daten gültig sind, sind jeweils verfügbar. Beispielsweise können Sie multispektrale Bilddaten mit einem Dreiband-Farbkompositbild – auch als RGB-Komposit bezeichnet – darstellen, wobei Sie anhand der verfügbaren Bänder relevante Features hervorheben können. Sie können die Werte auch entlang eines Farbschemas darstellen, um die Bereiche zu zeigen, die heller als andere sind. Dies wird als Anwendung einer Streckung auf ein Dataset bezeichnet. Sie können mit den Optionen Klassifizieren und Diskret kontinuierliche Daten in eine begrenzte Anzahl von Gruppen gruppieren. Mit der Option Vektorfelder können Sie Ozean- und Windströmungen als Pfeile anzeigen, die den Betrag und die Richtung angeben. Dies funktioniert auch mit einem Dataset, das Komponenten vom Typ Vektor (V) und Einheitenvektor (U) aufweist.

Ändern des Aussehens eines Bild-Layer

Um das Aussehen eines Bild-Layers zu ändern, führen Sie die folgenden Schritte aus:

Klicken Sie auf der Registerkarte Raster-Layer, Mosaik-Layer oder Image-Service-Layer auf die Schaltfläche Symbolisierung .
Der Bereich Symbolisierung wird angezeigt.
Legen Sie die Parameter für die Symbolisierung des Layers fest.
Klicken Sie auf die untere Hälfte der Schaltfläche Symbolisierung, um auf weitere Symbolisierungsoptionen zuzugreifen.

Im Bereich Symbolisierung können Sie die spezifischen Parameter für den ausgewählten Symbolisierungstyp präzise einstellen. Sie können auch andere Layer im Bereich Inhalt auswählen und ihnen, ohne den Bereich Symbolisierung zu schließen, dieselbe Symbolisierung zuweisen.

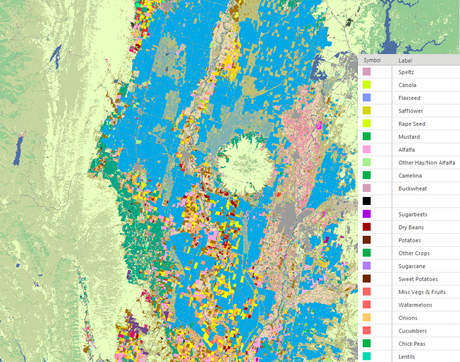

Zwischen den Optionen zur Symbolisierung von Bilddaten gibt es kleine, aber deutliche Unterschiede. Die OptionenRGB, Einzelwerte, Streckung, Colormap, Klassifizieren, Geschummertes Relief und Diskret erfüllen ähnliche Aufgaben des Bildausgleichs, aber auf unterschiedliche Weise. Streckung ist die klassische Farbschemaoption. Dabei werden alle Werte in den Daten so gestreckt, dass sie in einen Datentypbereich passen. 8-Bit-Daten werden von 0 auf 255 gestreckt. Bei Einzelwerte ist die Funktionsweise ähnlich, nur dass die Farben nicht kontinuierlich sind. Dies eignet sich für qualitative Daten wie Landnutzung. Das Farbschema Diskret ist wie Streckung kontinuierlich, doch geben Sie hier an, wie viele Farben zur Anzeige der Daten verwendet werden. Dabei wird keine Legende im Bereich Inhalt angezeigt. Die Pixelwerte werden dann entsprechend gruppiert. Klassifizieren ist ähnlich wie Diskret, allerdings beinhaltet es die Verteilung von Werten und gruppiert die Werte in die Anzahl von Unterbrechungen bzw. Farben, die Sie darstellen möchten. Eine Colormap ist nützlich, wenn Sie eine Farbe für jeden Pixelwert auswählen möchten. Diese können gespeichert, importiert und zur Verwendung in anderen Datasets exportiert werden. Die Option Vektorfeld ermöglicht die Anzeige von Phänomenen wie Strömungen als Pfeile oder Vektoren, bei denen die Richtung des Pfeils die Richtung der Strömung angibt und die Größe des Pfeils sich auf die Stärke der Strömung bezieht. Vektorfeld kann auf ein Dataset mit einer Magnitude und einer Richtung oder einer U- und V-Komponente angewendet werden.

Speichern von Symbolisierungseinstellungen als Vorlage

Sie können die Symbolisierungseinstellungen als Vorlage im Bereich Symbolisierung speichern und als benutzerdefinierte Funktionen wiederverwenden, die auf den Bereich Raster-Funktionen angewendet werden können. Dadurch wird eine Vorlage mit den entsprechenden Funktionen zum Replizieren der Symbolisierung erstellt, die zum Anzeigen des Layers eines Raster-Datasets, Mosaik-Datasets oder Image-Service verwendet wird.

Die Vorlage bietet folgende Möglichkeiten:

Verwenden Sie es als Verarbeitungsvorlage für ein Mosaik-Dataset. Öffnen Sie die Eigenschaften des Raster-Typs, klicken Sie auf die Registerkarte Funktionen, klicken Sie mit der rechten Maustaste auf eine Vorlage in Verarbeitungsvorlage, und wählen Sie Laden aus.
Bearbeiten Sie die Funktionskette eines Mosaik-Datasets oder deren Elemente mit der Option Funktionskette bearbeiten im Kontextmenü des Layers.

Zum Speichern einer Vorlage mit Symbolisierungseinstellungen als Funktion, die im Bereich Raster-Funktionen aufgerufen werden kann, gehen Sie wie folgt vor:

Hinweis:

Mit der Raster-Funktionsvorlage (RFT) wird der Raster-Layer so angezeigt, wie er in der RGB-Symbolisierung dargestellt wird. Nach dem Anwenden der Raster-Funktionsvorlage wird das Ergebnis verarbeitet, und es kann nicht auf den ursprünglichen Renderer zurückgesetzt werden.

Fügen Sie einer Karte ein Raster-Dataset, ein Mosaik-Dataset oder einen Image-Service hinzu.
Klicken Sie auf der Registerkarte Raster-Layer, Mosaik-Layer oder Image-Service-Layer auf die Schaltfläche Symbolisierung.
Ändern Sie die Symbolisierung, wie beispielsweise das Anwenden einer Streckung oder Verwenden eines anderen Farbschemas.
Klicken Sie im Bereich Symbolisierung auf die Schaltfläche Optionen , und wählen Sie Als Raster-Funktionsvorlage exportieren aus.
Geben Sie einen Namen für die Vorlage ein.
Wählen Sie eine Option für Benutzerdefinierte Kategorie und einen Wert für Unterkategorie aus.
Geben Sie einen Text für die Beschreibung ein, wählen Sie einen Wert für Typ aus, und klicken Sie auf OK.

RGB

Das Farbmodell RGB steht für Rot, Grün und Blau. Die Symbolisierung "RGB" ermöglicht Ihnen die Erstellung zusammengesetzter Bilder, indem Sie in jeden dieser Kanäle (R, G, B) verschiedene multispektrale Bänder laden. Mit verschiedenen Bandkombinationen können bestimmte Features auf dem Bild hervorgehoben werden.

Infrarotbänder sowie rote und grüne Bänder als RGB-Raster dargestellt

Optionen "Primäre Symbolisierung"

Legen Sie unter Bandkombinationen fest, welche Bänder rot, grün und blau angezeigt werden sollen. Um ein natürlich wirkendes Bild zu erhalten, kombinieren Sie das rote Bildband mit dem roten Videoanzeigekanal, das grüne mit dem grünen Kanal und das blaue mit dem blauen Kanal. Sie können auch andere Komposits erstellen, die hervorheben, wie Features auf verschiedene Teile des elektromagnetischen Spektrums reagieren. Laden Sie beispielsweise das nahinfrarote Band in die rote Dropdown-Liste, das rote Band in die grüne Dropdown-Liste und das grüne Band in die blaue Dropdown-Liste. Dadurch wird ein Infrarot-Komposit erstellt, das die starke Reflexion von Vegetation im nahinfraroten Band verwendet und Bereiche mit hoher Vegetation rot anzeigt. Ein Alpha-Band fungiert als Transparenzmaske, die für jedes Pixel einen Transparenzwert bereitstellt. Ein Alpha-Band kann für Multiband-Raster-Datasets, die mit dem RGB-Komposit-Renderer gerendert wurden, aktiviert und deaktiviert werden.

Aktivieren Sie das Kontrollkästchen Umkehren, um die einzelnen Bänder umzukehren und ein Negativbild zu erzeugen.

Mit Streckungstyp wird der anzuzeigende Wertebereich eingestellt. Dieser wird häufig verwendet, um extrem hohe und niedrige Werte zu entfernen, die Rauschen in Bilddaten darstellen. Wenn Sie eine dieser Optionen über die Dropdown-Liste Streckungstyp auswählen, werden die hier festgelegten Parameter verwendet. Folgende Optionen stehen für den Streckungstyp zur Verfügung:

Keine: Es wird keine Streckung auf den Layer angewendet, selbst wenn es Statistiken gibt. Um Daten anzuzeigen, die keine 8-Bit-Daten sind, werden Bildwerte zwischen 0 und 255 linear zugeordnet. Keine wird für die Untersuchung absoluter Werte in Raster-Datasets empfohlen.
Minimum-Maximum: Eine lineare Streckung wird angewendet, die auf den minimalen und maximalen Ausgabe-Pixelwerten basiert, die als Endpunkte des Histogramms dienen. In einem 8-Bit-Dataset können die minimalen und maximalen Werte beispielsweise 33 und 206 betragen. Eine lineare Streckung wird verwendet, um die Werte über 256 Werte, von 0 bis 255, zu verteilen. In diesem Beispiel wird 33 zu 0 und 206 zu 255 zugeordnet, und die Werte zwischen diesen Endpunkten werden linear verteilt. Dadurch können Unterschiede in Werten im gesamten Dataset besser angezeigt werden.
Prozentual eingrenzen: Ein Prozentsatz der höchsten und niedrigsten Werte werden abgeschnitten, und eine lineare Streckung wird auf die verbleibenden Werte im gesamten verfügbaren dynamischen Bereich des Datentyps angewendet. Dadurch werden die Effekte von Ausreißern im Dataset reduziert und die Qualität der verbleibenden Daten verbessert.
Standardabweichung: Eine lineare Streckung wird zwischen den vom Standardabweichungswert definierten Werten angewendet. Wenn Sie beispielsweise als Standardabweichung 2 definieren, werden die Werte jenseits der zweiten Standardabweichung in 0 oder 255 geändert und die verbleibenden Werte zwischen 0 und 255 linear gestreckt.
Histogrammausgleich: Eine nichtlineare Kontraststreckung wird angewendet, bei der die Werte über den gesamten Bittiefenbereich verteilt werden. Dieser Methode ist geeignet, wenn es viele Pixelwerte gibt, die eng beieinander gruppiert sind.
Histogrammeinstellung: Das Histogramm wird aus einer .xml-Datei geladen. Dadurch ist es möglich, das Histogramm stückweise zu bearbeiten, wobei Sie mehreren Wertebereichen in den Daten eine lineare Streckung zuordnen können.
Benutzerdefiniert: Eine benutzerdefinierte Streckung wird angewendet. Dadurch ist es möglich, das Histogramm stückweise zu bearbeiten, wobei Sie mehreren Wertebereichen innerhalb der Daten eine lineare Streckung zuordnen können. Dies ist der Streckungstyp für benutzerdefinierte Streckungen jeglicher Art.
Esri: Eine halbmondförmige Streckung wird angewendet, um den Kontrast in hellen Bereichen wie einem städtischen Gebiet, das von einer Wüste umgeben ist, beizubehalten.

Klicken Sie auf die Schaltfläche Histogramm Raster-Histogrammstreckung , um die Histogramm-Verteilung der Pixel anzuzeigen, und um mit den Streckungstypen Minimum-Maximum, Prozentual eingrenzen und Standardabweichung die Pixelverteilung anzuzeigen und die minimalen und maximalen Eingabewerte interaktiv einzustellen. Wenn Sie das Histogramm bearbeiten, wird die Schaltfläche Histogramm Bearbeitetes Histogramm öffnen aktualisiert, um anzuzeigen, dass es bearbeitet wurde. Weitere Informationen zur Seite Histogramm finden Sie unter Raster-Histogrammstreckung.

Passen Sie die Gamma-Einstellung der Bilddaten an, um den Kontrast mäßiger Pixelwerte hervorzuheben.

Es gibt zwei Unterregisterkarten auf der Registerkarte Primäre Symbolisierung :

Statistiken
Maske

Auf der Registerkarte Statistiken wird die Anzeige der Daten festgelegt. Das Dropdown-Menü Statistiken enthält die Optionen DRA (dynamische Bereichsanpassung), Dataset und Benutzerdefiniert. Bei Auswahl von DRA werden die Statistiken basierend auf der aktuellen Anzeigeausdehnung beim Zoomen und Schwenken des Bildes berechnet. Mit der Option Dataset werden die Statistiken für das gesamte Dataset berechnet und diese Werte unabhängig vom dargestellten Bildteil verwendet. Mit der Option Benutzerdefiniert können Sie benutzerdefinierte Statistiken in die Tabelle einfügen. Dies kann durch Importieren der Statistiken aus einem anderen Dataset oder aus einer .xml-Datei über das Menü Optionen erfolgen. Abschließend können Sie die benutzerdefinierten Statistiken speichern.

Verwenden Sie die Unterregisterkarte Maske, um Hintergrundwerte zu entfernen und NoData-Werte festzulegen. Wenn Sie den Hintergrundwert festlegen möchten, müssen Sie dies für jedes Band einzeln vornehmen. Obwohl diese Werte häufig für jedes Band identisch sind, können sie voneinander abweichen. Aktivieren Sie das Kontrollkästchen Hintergrundwert anzeigen, geben Sie die Werte ein, die den Hintergrund darstellen, und wählen Sie die Hintergrundfarbe aus. Sie können auch eine Farbe für NoData-Pixel auswählen. Klicken Sie auf die Schaltfläche Übernehmen, um die Änderungen zu speichern.

Erweiterte Symbolisierungsoptionen

Wenn der RGB-Renderer einen Raster-Layer verwendet, dessen Metadaten Wellenlängeninformationen enthalten, ist die Registerkarte Erweiterte Symbolisierungsoptionen RGB-Bandauswahl verfügbar. Diese Seite ist hilfreich, um Bänder anhand der Wellenlänge auszuwählen, z. B. hyperspektrale Bilddaten.

Diese Registerkarte bietet zwei Methoden zum Festlegen des roten, grünen und blauen Bandes. Oben auf der Seite wird angegeben, welche Bänder angezeigt werden sollen, und die entsprechende Wellenlänge wird angegeben. Mit dem Pfeil nach oben und Pfeil nach unten neben dem Bandnamen können Sie eine Feinabstimmung des auszuwählenden Bandes vornehmen. Der untere Bereich der Seite enthält eine grafische Darstellung der roten, grünen und blauen Bänder zusammen mit dem elektromagnetischen Spektrum. Hier können Sie die drei Bänder entsprechend der geeigneten Wellenlänge anpassen und mit den Pfeilen für die Feinabstimmung am oberen Rand der Seite das spezielle Band oder die spezielle Wellenlänge auswählen.

Mit dem Kontrollkästchen Bandnamen anzeigen können Sie im Abschnitt Nach Wellenlänge (nm) auswählen der Seite die Bandnamen aktivieren und deaktivieren. Dies kann hilfreich sein, wenn Sie mit der Dropdown-Liste Skalierung die Ansicht der Wellenlängengrafik vergrößern.

Verwenden Sie die Schaltfläche Übernehmen, um die aktualisierte Bandauswahl zu übernehmen und in der Anzeige beizubehalten. Um zur letzten beibehaltenen Bandkombination zurückzukehren, klicken Sie auf die Schaltfläche Zurücksetzen.
