Auswählen von Graph-Elementen in einem Verbindungsdiagramm

Beim Erkunden des Inhalts eines Wissensgraphen in einem Verbindungsdiagramm können Sie Entitäten und Beziehungen auswählen und verschieben, analysieren oder entfernen. Sie können Graph-Elemente in einem Verbindungsdiagramm auf die gleiche Weise auswählen, wie Sie Features auf einer Karte auswählen oder Features mithilfe von Attributen auswählen.

Weitere Informationen zu Auswahloptionen

Interaktives Auswählen von Graph-Elementen

Verwenden Sie die Auswahlwerkzeuge auf dem Menüband, um zu bestimmen, wie Sie Entitäten und Beziehungen interaktiv auswählen möchten, beispielsweise mit dem standardmäßigen Auswahlwerkzeug "Rechteck". Unten in der Liste können Sie festlegen, ob Sie Graph-Elemente nur auswählen oder auch an eine neue Position verschieben möchten.

• Auswählen: Ermöglicht das Auswählen von Entitäten und Beziehungen. Beispielsweise können Sie ausgewählte Diagrammelemente aus dem Verbindungsdiagramm entfernen. Sie können die ausgewählten Diagrammelemente nicht interaktiv verschieben.
• Auswählen und verschieben: Entitäten und Beziehungen auswählen sowie an eine andere Position verschieben. Die verschobenen Entitäten bleiben mit anderen Entitäten im Verbindungsdiagramm verbunden, die nicht ausgewählt wurden. Die Entitäten, die die verschobenen Elemente mit dem Rest des Verbindungsdiagramms verbinden, werden gestreckt.

1. Klicken Sie auf dem Menüband auf der Registerkarte Verbindungsdiagramm in der Gruppe Auswahl auf ein Auswahlwerkzeug.
2. Verwenden Sie das Auswahlwerkzeug, um Graph-Elemente im Verbindungsdiagramm auszuwählen, indem Sie die mit dem Werkzeug verknüpfte Form zeichnen.

   Rechteck	Ziehen Sie den Mauszeiger, um ein Rechteck über den Graph-Elementen zu zeichnen, die Sie auswählen möchten.
   Lasso	Ziehen Sie den Mauszeiger, um eine Freihandform über den Graph-Elementen zu zeichnen, die Sie auswählen möchten.
   Kreis	Ziehen Sie den Mauszeiger, um einen Kreis über den Graph-Elementen zu zeichnen, die Sie auswählen möchten.

   Wenn Sie den Mauszeiger loslassen, sind die Entitäten und Beziehungen, die mit der gezeichneten Form überlappen, im Verbindungsdiagramm ausgewählt.

3. Arbeiten Sie mit den ausgewählten Graph-Elementen, oder löschen Sie die Auswahl durch Klicken auf die Option Auswahl aufheben , die sich in der Gruppe Auswahl auf der Registerkarte Verbindungsdiagramm befindet. Sie können auch die Auswahl für alle ausgewählten Entitäten oder Beziehungen gleichzeitig aufheben, indem Sie im Verbindungsdiagramm auf eine Stelle ohne Graph-Elemente oder auf ein nicht auswählbares Graph-Element klicken.

Tipp:

Sie können die Auswahl im Verbindungsdiagramm auf Entitäten oder Beziehungen eines bestimmten Typs beschränken. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf einen Verbindungsdiagramm-Layer oder einen Aggregations-Layer im Verbindungsdiagramm, zeigen Sie auf Auswahl, und klicken Sie dann auf Alle auswählen . Alle im Verbindungsdiagramm vorliegenden Entitäten oder Beziehungen dieses Typs werden ausgewählt. Alternativ können Sie auf Als einzigen auswählbaren Layer festlegen klicken und anhand der oben beschriebenen Methoden interaktiv Graph-Elemente auswählen.

Auswählen von Graph-Elementen und ihren Attributen

Sie können Graph-Elemente in einem Verbindungsdiagramm oder einem Aggregations-Layer des Verbindungsdiagramms anhand ihrer Attribute auf die gleiche Weise wie Features auf einer Karte auswählen, nämlich durch interaktive Auswahl von Zeilen und Erstellen von Ausdrücken.

Machen Sie sich mit den verfügbaren Informationen vertraut, indem Sie die Attributtabelle für Layer im Verbindungsdiagramm und Aggregations-Layer im Verbindungsdiagramm öffnen und erkunden. Den Tabellen können Sie die Eigenschaften entnehmen, die für den verknüpften Entitäts- oder Beziehungstyp definiert wurden, die Zentralitätspunktzahlen für die Entitäten und sowie Informationen zu der Gruppe, der ein Graph-Element gegebenenfalls angehört.

Wählen Sie Zeilen interaktiv in der Attributtabelle aus.

Beim Erkunden der Attributtabelle für Layer im Verbindungsdiagramm können Sie Entitäten oder Beziehungen interaktiv auswählen, indem Sie ihre zugehörige Tabellenzeile auswählen. Analog können Sie, wenn Sie eine Attributtabelle für einen Aggregations-Layer im Verbindungsdiagramm öffnen, Zeilen auswählen, die die einzelnen Entitäten- oder Beziehungsgruppen im Verbindungsdiagramm darstellen.

1. Klicken Sie im Bereich Inhalt mit der rechten Maustaste auf einen Verbindungsdiagramm-Layer oder einen Aggregations-Layer im Verbindungsdiagramm, und klicken Sie dann auf Tabelle öffnen .
2. In der Tabelle, die nun angezeigt wird, können Sie Zeilen interaktiv auswählen, indem Sie die Strg-Taste drücken, während Sie auf einzelne Zeilen klicken, in denen die relevanten Entitäten oder Beziehungen beschrieben werden.

Auswählen von Elementen anhand eines Ausdrucks

Sie können Graph-Elemente in einem Verbindungsdiagramm auswählen, indem Sie einen Ausdruck erstellen. Zum Beispiel können Sie im Verbindungsdiagramm alle Entitäten oder Beziehungen eines bestimmten Typs auswählen. Häufig verwendete Ausdrücke können Sie speichern, um sie später zu laden.

Das Fenster Nach Attributen auswählen ist mit dem Geoverarbeitungswerkzeug Layer nach Attributen auswählen verknüpft.

1. Öffnen Sie das Fenster Nach Attributen auswählen.
   • Aus einem Verbindungsdiagramm: Klicken Sie auf der Registerkarte Verbindungsdiagramm in der Gruppe Auswahl auf Nach Attributen auswählen .
   • Aus einer Attributtabelle: Klicken Sie auf der Werkzeugleiste oben in der Tabellensicht auf Nach Attributen auswählen .
2. Klicken Sie im Fenster Nach Attributen auswählen auf die Dropdown-Liste Eingabezeilen und dann auf den entsprechenden Layer im Verbindungsdiagramm oder Aggregations-Layer im Verbindungsdiagramm.
3. Klicken Sie auf die Dropdown-Liste Auswahltyp, um den Typ der Auswahloperation anzugeben, die Sie durchführen möchten.
4. Definieren Sie einen Ausdruck zur Auswahl von Entitäten oder Beziehungen anhand ihrer Attributwerte.
5. Klicken Sie auf OK, um die Operation durchzuführen, und schließen Sie das Fenster Nach Attributen auswählen.

Auswählen von Nachbarn in einem Verbindungsdiagramm

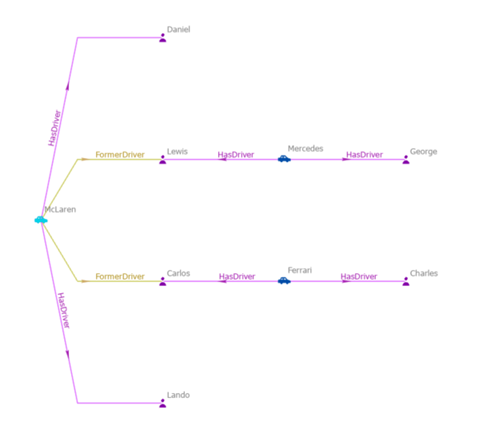

Wenn ein Verbindungsdiagramm über einen Satz ausgewählter Entitäten und Beziehungen verfügt, können Sie die Schaltfläche Nachbarn auswählen verwenden, um dem ausgewählten Satz benachbarte Graph-Elemente hinzuzufügen. Wenn eine Entität ausgewählt wird, werden alle Beziehungen, denen sie angehört und die im Verbindungsdiagramm enthalten sind, der Auswahl zusammen mit den Entitäten am anderen Ende der jeweiligen Beziehung hinzugefügt.

Wenn eine Beziehung ausgewählt wird, werden durch die Operation Nachbarn auswählen die Ursprungs- und Ziel-Entitäten für die Beziehung zur Auswahl hinzugefügt.

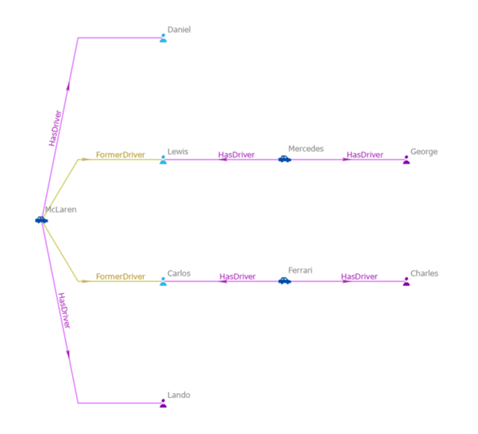

Wenn Sie ein zweites Mal "Nachbarn auswählen" auswählen, wird die nächste Ebene der benachbarten Graph-Elemente zum ausgewählten Satz hinzugefügt. Wenn Sie "Nachbarn auswählen" mehrmals in Folge auswählen, lassen sich getrennte Bereiche des Verbindungsdiagramms leichter identifizieren. Zudem gewinnen Sie einen besseren Einblick in verdichtete Bereiche des Diagramms. Sie können auch die ausgewählten Features an eine andere Position im Verbindungsdiagramm verschieben.

Führen Sie die folgenden Schritte aus, um der aktuellen Auswahl benachbarte Graph-Elemente hinzuzufügen:

1. Verwenden Sie eine der in den vorherigen Abschnitten beschriebenen Methoden, um im aktiven Verbindungsdiagramm Entitäten und Beziehungen mit benachbarten Inhalten auszuwählen, die Sie erkunden möchten:
2. Klicken Sie auf dem Menüband auf der Registerkarte Verbindungsdiagramm in der Gruppe Auswahl auf Nachbarn auswählen .

Die Entitäten und Beziehungen, die an die aktuell ausgewählte Gruppe von Graph-Elementen angrenzen, werden dem Auswahlsatz hinzugefügt.

Tipp:

Sie können die im Verbindungsdiagramm auswählbaren Layer im Bereich Inhalt auf der Registerkarte Nach Auswahl auflisten ändern. Dadurch haben Sie die Möglichkeit, bestimmte Typen von Beziehungen und verknüpften Entitäten zu erkunden.

Auswählen von Entitäten zwischen Entitäten

Mit der Operation Auswählen zwischen können Sie die ausgewählten Entitäten untersuchen und herausfinden, ob es im Verbindungsdiagramm Entitäten gibt, die direkt mit einer oder mehreren der ausgewählten Entitäten verbunden sind. Dabei bleiben Entitäten, die mit nur einer der ausgewählten Entitäten direkt verbunden sind, unberücksichtigt. Entitäten, die mehr als einen Trennungsgrad von den ursprünglich ausgewählten Entitäten aufweisen, bleiben unberücksichtigt. Mit dieser Operation können zum Beispiel Personen ermittelt werden, die die wichtigsten Bindeglieder in sozialen Netzwerken oder wichtige Lieferanten in der Logistikkette sind.

Mit diesem Algorithmus werden nur ausgewählte Entitäten verarbeitet. Im Verbindungsdiagramm müssen mindestens zwei Entitäten ausgewählt sein. Wenn eine Entitätengruppe ausgewählt wird, werden alle Entitäten in der Gruppe einzeln verarbeitet.

Sobald die dazwischen liegenden Entitäten identifiziert wurden, wird die Auswahl der ursprünglich ausgewählten Entitäten aufgehoben, und die dazwischen liegenden Entitäten werden ausgewählt.

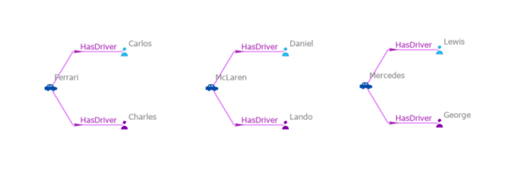

Wenn keine Entitäten die Anforderungen erfüllen, wird eine Meldung angezeigt, die angibt, dass im Verbindungsdiagramm keine gemeinsame Entität gefunden wurde. In der folgenden Abbildung gibt es beispielsweise keine Entitäten, die im Verbindungsdiagramm zwischen den ursprünglich ausgewählten Entitäten liegen. Zwar können die drei Entitäten durch zusätzliche Beziehungen miteinander verbunden sein, da sie allerdings nicht im Verbindungsdiagramm vorhanden sind, werden Sie von der Operation auch nicht berücksichtigt.

Bei der Operation Auswählen zwischen werden im Vergleich zur Operation Suchen zwischen nur Entitäten und Beziehungen berücksichtigt, die im Verbindungsdiagramm vorhanden sind. Suchen zwischen untersucht allerdings den zugrunde liegenden Wissensgraphen und fügt Entitäten, die die Kriterien erfüllen, zum Verbindungsdiagramm hinzu, falls sie nicht vorhanden sind.

Gehen Sie wie folgt vor, um Entitäten zwischen den ausgewählten Entitäten im Verbindungsdiagramm auszuwählen:

1. Wählen Sie mindestens zwei Entitäten aus.



2. Klicken Sie auf dem Menüband auf der Registerkarte Verbindungsdiagramm in der Gruppe Auswahl auf die Schaltfläche Auswählen zwischen .

   Es werden Entitäten im Verbindungsdiagramm ermittelt, die mit mindestens zwei der ursprünglich ausgewählten Entitäten über im Verbindungsdiagramm vorhandene Beziehungen direkt verbunden sind. Die Auswahl der ursprünglich ausgewählten Graphelemente wird aufgehoben, und die dazwischen liegenden Entitäten werden ausgewählt.
