Mit der Bauwerksdatenmodellierung (Building Information Modelling, BIM) werden 3D-, 4D- und 5D-Informationen eines Bauprojekts für verschiedene Disziplinen erstellt und verwaltet, die zur Modellierung von Bauwerken, Gebäuden, Straßen, Schienenwegen und Brücken dienen. ArcGIS Pro unterstützt BIM-Designdateien aus IFC-Dateien (Industry Foundation Classes) und RVT-Dateien (Autodesk Revit) als BIM-Datei-Workspaces von ArcGIS.
Unterstützte BIM-Dateien
ArcGIS Pro unterstützt Revit-Dateien der Versionen 2020 bis 2025. Beim Laden werden alle Dateien im Arbeitsspeicher zuerst auf die neueste unterstützte Version aktualisiert. Das Aktualisieren der Revit-Dateien auf die neueste Version kann die Performance beim Laden der Revit-Dateien verbessern.
ArcGIS Pro unterstützt die Gebäude- und Infrastrukturelemente der folgenden IFC-Dateiformate:
- IFC2X2_FINAL
- IFC2X3
- IFC2X_FINAL
- IFC4
- IFC4X1
- IFC4X2
- IFC4X3_RC4
- IFC4X3_ADD2
Bei der Verwendung von nicht unterstützten BIM-Dateiversionen wird die folgende Fehlermeldung ausgegeben: Nicht unterstützte BIM-Datei.
Positionierung von BIM-Daten
BIM-Daten sind eine gängige Quelle für GIS-Inhalte. Bevor sie aber in ArcGIS Pro verwendet werden können, muss ihnen ein Koordinatensystem zugewiesen werden. BIM-Dateien müssen über ein gültiges Esri Koordinatensystem (PRJ-Datei) verfügen und erfordern möglicherweise optionale Informationen zur Koordinatentransformation (WLD3-Datei), damit ermittelt werden kann, wie die Koordinaten in den BIM-Daten auf der Erdoberfläche positioniert werden sollen. Um die räumliche Position einer BIM-Datei zu überprüfen, können Sie die Option Position validieren im Dialogfeld Dateieigenschaften der BIM-Datei prüfen. Das Dialogfeld wird über den Befehl Eigenschaften im Kontextmenü des Bereichs Katalog geöffnet.
BIM-Datei-Workspaces in ArcGIS Pro
BIM-Designdateien werden direkt als native ArcGIS-Feature-Daten in ArcGIS Pro gelesen. ArcGIS Pro kann mit den BIM-Daten wie mit den Daten aus jeder anderen schreibgeschützten dateibasierten GIS-Datenquelle arbeiten. Die Geometrie und die Parameter der Elemente in BIM-Dateien werden in ArcGIS Pro als schreibgeschützte GIS-Datenquelle von Point-, Polyline-, Polygon- und Multipatch-Feature-Classes genutzt. Diese ArcGIS-Interpretation der BIM-Daten kann so von allen ArcGIS Pro-Schnittstellen und -Funktionen, die ArcGIS-Feature-Classes unterstützen, verwendet werden.
Der BIM-Datei-Workspace verleiht einer BIM-Datei eine Geodatabase-Struktur und -Organisation. Der BIM-Datei-Workspace, seine Datasets und Feature-Classes sind gültige Eingaben für Feature-Layer in Karten und Szenen; ferner können sie als schreibgeschützte Eingaben für Geoverarbeitungswerkzeuge verwendet werden.
Wenn ein BIM-Datei-Workspace einer ArcGIS Pro-Szene hinzugefügt wird, wird er als spezieller Gebäude-Layer und Gruppen-Layer hinzugefügt.
BIM-Dateien als BIM-Datei-Workspace
Eine Datei im IFC- oder RVT-Format wird von ArcGIS Pro als einzelner ArcGIS-Workspace mit mehreren Datasets interpretiert. Verwendet werden nur die Grafikelemente, die zum Hauptmodell der BIM-Datei gehören. ArcGIS Pro versucht nicht, auf verknüpfte BIM-Modelle zuzugreifen. Mit dem Geoverarbeitungswerkzeug BIM-Datei in Geodatabase können mehrere BIM-Dateien zu einem einzelnen Geodatabase-Dataset verbunden werden.
Feature-Datasets eines BIM-Datei-Workspace für RVT- und IFC-Dateien

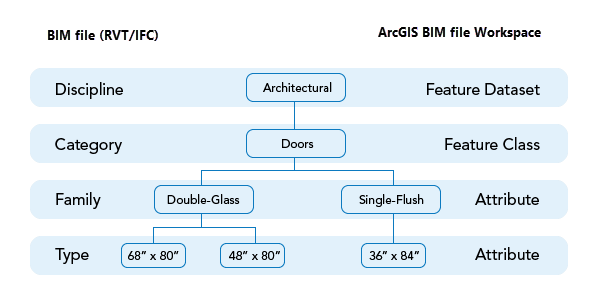

BIM-Designdateien werden von ArcGIS Pro als einzelner ArcGIS-Workspace mit mehreren Datasets mit jeweils mehreren Feature-Classes interpretiert. Diese Datasets werden nach allgemeinen brancheneigenen Konstruktionsdisziplinen benannt. Die BIM-Software organisiert ihre Elementkategorien gemäß Konvention in diese Konstruktionsansichten. ArcGIS Pro hat diese Konstruktionsdisziplin-Namen als Feature-Dataset-Namen für den BIM-Datei-Workspace übernommen. Die Elementkategorien in BIM-Dateien werden als Feature-Class-Definitionen verwendet, die wiederum gemäß denselben Konstruktionsdisziplin-Konventionen innerhalb der Disziplin-Datasets organisiert sind.
Feature-Datasets eines BIM-Datei-Workspace für BIM-Dateien
ArcGIS Pro generiert eine Feature-Class für jede der in einer RVT-Datei oder IFC-Datei definierten Konstruktionskategorien. In der Autodesk Revit-Software werden alle Revit-Elemente, die zur Modellierung von Strukturen verwendet werden, in diesen vordefinierten Kategorien organisiert. Sofern dies möglich ist, werden IFC-Dateikategorien so organisiert, dass sie diesen Kategorienamen entsprechen. Alle Variationen von Revit-Elementen, die in Revit als Familien bezeichnet werden, werden in diese allgemeineren Kategorien einbezogen, und ihre Familiennamen werden als Feature-Attribut-Feldwerte angegeben. Eindeutige IFC-Kategorien werden in der geeigneten Fachdisziplin des BIM-Datei-Workspace hinzugefügt.
BIM-Elementparameter als Attributfelder für BIM-Dateien
BIM-Elemente enthalten neben ihrer Geometrie viele beschreibende Attribute und Designparameter. ArcGIS Pro bezieht diese Parameter als Feature-Class-Attribute ein. ArcGIS Pro-Feldnamen dürfen nicht mit einer Zahl beginnen; bei den Namen von BIM-Parametern ist dies jedoch möglich. Wenn der Name eines BIM-Parameters mit einer Zahl beginnt, stellt ArcGIS Pro dem Feldnamen den Buchstaben t voran.
Grundriss-Feature-Classes für BIM-Dateien
Das Grundriss-Dataset eines BIM-Datei-Workspace beinhaltet eine Reihe von abgeleiteten Feature-Classes, die sich für Anwendungen zur Indoor-Kartenerstellung als nützlich erweisen, in denen 2,5D-Darstellungen des Gebäudes nützlicher sind als die vollständigen 3D-Versionen der Elemente. Der Inhalt dieses BIM-Datei-Workspace-Feature-Datasets umfasst Floorplan_Polygon-, Floorplan_Polyline-, Footprint-(Polygon-) und PointsOfInterest-(Point-)Feature-Classes. Die Unterstützung für IFC-Dateien erstreckt sich zunächst nicht auf diese Grundriss-Feature-Classes.
ExteriorShell-Feature-Class für BIM-Dateien
Im Architektur-Dataset eines BIM-Datei-Workspace ist eine abgeleitete Feature-Class enthalten, die "ExteriorShell" genannt wird. Die ExteriorShell-Feature-Class wird von ArcGIS Pro aus einer Sammlung von BIM-Elementen erstellt, die mit größter Wahrscheinlichkeit die äußere Hülle der in der BIM-Datei modellierten Struktur darstellt. Diese spezielle ExteriorShell-Feature-Class ist ein einzelnes Multipatch-Feature, das als standardmäßige visuelle Übersichtsdarstellung des Gebäudes verwendet wird, wenn ein ArcGIS-Gebäude-Layer oder -Gebäude-Szenen-Layer in ArcGIS Pro oder anderen Anwendungen hinzugefügt wird, die den Gebäude-Szenen-Layer unterstützen, wie z. B. im Webszenen-Viewer. Die ExteriorShell-Feature-Class dient als Übersicht, wenn ein Gebäude-Layer als Gebäude-Szenen-Layer freigegeben wird.
