Mit Containment-Zuordnungen können Sie eine dichte Sammlung von Features in einem Netzwerk modellieren, ohne dabei die Übersicht auf der Karte zu verlieren.

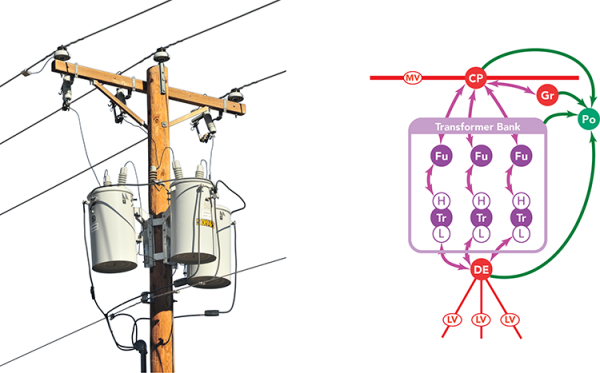

In der obigen Abbildung ist eine Transformatorbank der Container. Sie enthält Bauteile, die häufig nicht auf einer Karte dargestellt werden, wie Sicherungen und Transformatoreinheiten.
Containment-Zuordnungen ermöglichen die Darstellung einer dichten Sammlung von Features als einzelnes Feature. Bauteile, Drähte und Leiter können z. B. in Features wie Umspannwerke, Schaltanlagen, Gräben und Kabelschächten platziert werden. Inhalts-Features können in der Kartenansicht ein- oder ausgeblendet werden, um die Sichtbarkeit zu verbessern und eine bessere Übersichtlichkeit in der Karte zu erzielen. Das Feature, das die anderen Features enthält, wird als Container bezeichnet, und die enthaltenen Features werden als Inhalt bezeichnet.
Hier einige Beispiele für Container-Features:
- Polygon-Feature: In einem Stromnetz kann ein Umspannwerk zum Beispiel Schächte, Transformatoren, Schalter und eine Stromschiene enthalten. In einem Gasnetz kann eine Regelstation Pumpen, Ventile und Rohre enthalten. In einem Wassernetz kann eine Pumpstation Pumpen, Ventile und Zähler enthalten.
- Linien-Feature: In einem Stromnetz kann ein linearer Container, wie ein Kabelschacht, mehrere unterirdische Leitungen enthalten. In einem Wassernetz kann ein stillgelegtes Rohr ein aktives Rohr enthalten.
- Punkt-Feature: In einem Stromnetz kann ein Schacht viele elektrische Bauteile, Knoten und Linien enthalten.
- Kantenobjekt: In einem Telekommunikationsnetzwerk kann ein Kabel viele Glasfaserstränge enthalten.
- Knotenobjekt: In einem Telekommunikationsnetzwerk kann ein Netzwerk-Switch mehrere Ports enthalten.
Ein Versorgungsnetz unterstützt geschachtelte Containments ebenso wie Eins-zu-Viele-Beziehungen zwischen Inhalt und Containern. In einem geschachtelten Containment kann ein Container-Feature ein anderes Container-Feature enthalten, das wiederum anderen Inhalt enthält. Ein Umspannwerk kann zum Beispiel einen Schaltkasten enthalten, und der Schaltkasten kann wiederum elektronische Komponenten enthalten. In einer Eins-zu-Viele-Beziehung befindet sich ein einzelnes Inhalts-Feature in mehr als einem Container (Beispiel: eine einzelne unterirdische Leitung, die sich in vielen Kabelschächten befindet).
Hinweis:
Ein Punkt-Feature kann nicht in mehr als einem Container-Feature enthalten sein.
Ähnlich wie bei Strukturen von strukturellen Anbau-Zuordnungen können Ressourcen nicht durch Container fließen. Mit anderen Worten: Eine Verfolgung, die zum Durchlaufen elektrischer Features konfiguriert ist, würde sich entlang der Freileitung bewegen. Die Verfolgung kann ohne Container konfiguriert sein, damit die elektrische Leitung und die Transformatoren in der Bank zurückgegeben werden, nicht jedoch die Transformatorbank.
Konfiguration der Containment-Zuordnung
Die Verwendung von Containment-Zuordnungen in einem Versorgungsnetz lässt sich mit wenigen Schritten konfigurieren.
Informieren Sie sich zunächst über die Feature-Beschränkungen eines Versorgungsnetzes im Hinblick auf gültige Containment-Zuordnungen. Damit ein Feature als Container festgelegt werden kann, müssen der Asset-Gruppe und dem Asset-Typ die Container-Zuordnungsrolle zugewiesen sein.
Beim Zuweisen von Zuordnungsrollen gibt es folgende zusätzliche Einstellungen, die die Benutzerführung beim Arbeiten mit Containment-Zuordnungen steuern:
- Semantik zum Löschen: Sie können steuern, was geschieht, wenn Sie einen Container löschen. Sie können zum Beispiel angeben, ob Sie zuerst alle Inhalts-Features in einem Container löschen müssen, bevor Sie das Container-Feature löschen können. Sie können angeben, dass beim Löschen des Containers automatisch auch alle in ihm enthaltenen Features gelöscht werden. Sie können aber auch angeben, dass nach dem Löschen eines Container-Features die Inhalts-Features als nicht enthaltene Features erhalten bleiben sollen.
- Maßstab für Anzeige: Sie können steuern, in welchem Maßstab eine Punkt-Container-Ansicht dargestellt wird, wenn der Modus "Containment bearbeiten" gestartet wird, um mit Inhalts-Features zu arbeiten.
- Teilungsmethode: Sie können das Verhalten beim Teilen von linearen Containern steuern. Beispiel: Wenn ein Linien-Container in zwei Hälften geteilt wird, wird der Inhalt des Containers zwischen beiden Hälften aufgeteilt.
Weitere Informationen finden Sie in den Abschnitten "Zuordnungsrollen" und "Semantik zum Löschen, Maßstab für Anzeige und Container-Teilungsmethode" im Thema Zuordnungen.
Nachdem die Zuordnungsrolle eines Containers zugewiesen wurde, können Sie das Versorgungsnetz mit Containment-Zuordnungsregeln konfigurieren. Solange die Feature-Beschränkungen für Containment-Zuordnungen berücksichtigt werden, können Sie Netzwerkregeln erstellen, um das Einrichten von Containment-Zuordnungen zwischen Features zu ermöglichen.
Container und Inhalte
Sie können Containment-Zuordnungen über den Bereich Zuordnungen ändern erstellen und ändern. Dies ist ein interaktiver Bereich, in dem Sie vorhandene Features auf der Karte oder aus der Attributtabelle auswählen können, um Containment-Zuordnungen zwischen Containern und Inhalts-Features einzurichten. Mit dem Befehl Containment aufrufen können Sie auch Inhalts-Features im Containment-Modus erstellen. Im Modus "Containment bearbeiten" müssen Sie zunächst ein Container-Feature auf der Karte auswählen. Alle Features, die dann erstellt werden, werden automatisch dem Container als Inhalt zugeordnet (sofern eine entsprechende Zuordnungsregel vorhanden ist).
Mit Containment-Zuordnungen können Sie die Menge an Details auf der Karte steuern. Sie können steuern, ob auf der Karte nur das Container-Feature oder auch die internen Inhalts-Features angezeigt werden. Dies erfolgt durch Festlegen des Status der Sichtbarkeit der Inhalts-Features und mit dem Befehl Inhalt anzeigen. Sie können festlegen, ob sowohl Container- als auch Inhalts-Features sichtbar sind oder ob nur Container-Features sichtbar sind. Sie können auch das Netzwerkschema so konfigurieren, dass Inhalts-Features in einem Container-Feature innerhalb einer Netzschema-Darstellung angezeigt werden.
Wenn Sie eine Teilnetz-Verfolgung durchführen, werden Status und Layout der Inhalts-Features in einem Container-Feature berücksichtigt. Wenn ein interner Schalter oder ein internes Ventil offen ist, endet die Teilnetz-Verfolgung an dieser Stelle. Container-Features können auch mit anderen Container-Features verbunden werden. Zum Beispiel kann ein Schacht mit einem Kabelschacht verbunden werden.
Anzeigen von Inhalts-Features
Die Sichtbarkeit der Inhalts-Features von Containment-Zuordnungen hängt davon ab, wie die Karte für die Verwendung von Anzeigefiltern und Definitionsabfragen konfiguriert ist. Der Wert für den Sichtbarkeitsstatus der Inhalts-Features von Containment-Zuordnungen kann in einem Anzeigefilter oder in einer Definitionsabfrage zum Ein- oder Ausblenden der Inhalts-Features auf der Karte verwendet werden Wenn in der Karte keine Anzeigefilter oder Definitionsabfragen anhand der Werte des Feldes AssociationStatus eingerichtet wurden, sind alle Inhalts-Features von Containment-Zuordnungen ungeachtet des Sichtbarkeitsstatus der Features sichtbar.
Wenn Inhalt erstellt oder einem Container zugewiesen wird, ist der Sichtbarkeitsstatus für dieses Inhalts-Feature standardmäßig auf False festgelegt. Die Sichtbarkeitseinstellung können Sie im Bereich Zuordnungen ändern auf der Registerkarte Containment ändern. Anhand des Wertes für den Sichtbarkeitsstatus, der für alle Inhalts-Features festgelegt wird, können Inhalts-Features so gefiltert werden, dass sie in der Kartenansicht nicht angezeigt werden. Ein Anzeigefilter kann für alle Netzwerk-Layer eingerichtet werden, deren Attributfeld AssociationStatus den Werten für Sichtbarer Inhalt entspricht.
Um vorübergehend auf ausgeblendeten Inhalt zugreifen zu können, kann der Befehl Inhalt anzeigen zusammen mit Anzeigefiltern verwendet oder ein Netzwerkschema generiert werden. Nachdem Anzeigefilter im Feld AssociationStatus ordnungsgemäß für den Sichtbarkeitsstatus konfiguriert wurden, lassen sich Anzeigefilter, die für alle Versorgungsnetz-Layer in der Kartenansicht eingerichtet wurden, mit dem Befehl Inhalt anzeigen wie folgt umschalten:
- Einblenden: Deaktiviert Anzeigefilter für alle Versorgungsnetz-Layer, um alle Inhalte anzuzeigen.
- Ausblenden: Aktiviert Anzeigefilter für alle Versorgungsnetz-Layer, um Inhalte auszublenden.
Weitere Informationen zur Sichtbarkeit von Inhalts-Features finden Sie unter Steuern der Zuordnungssichtbarkeit.
Teilen von Container- und Inhalts-Features
Eine zusätzliche Logik zum Verwalten der Beziehung zwischen Container- und Inhalts-Features wird beim Teilen von linearen Containern angewendet. Wenn ein Linien-Feature, das ein Container ist, geteilt wird, wird durch das System standardmäßig keines der Inhalts-Features geteilt.
Die Eigenschaft Container-Teilungsmethode bezieht sich nur auf die Zuordnungsrolle Container und gilt für Line-Feature-Classes. Diese Eigenschaft wird über den Parameter Inhalt teilen des Werkzeugs Zuordnungsrolle festlegen konfiguriert. Damit wird angegeben, wie der Inhalt behandelt wird, wenn ein Container-Feature geteilt wird.
Standardmäßig lautet die Teilungsmethode von Container-Features False, sodass Inhalts-Features nicht geteilt werden. In diesem Fall wird bei der Teilungsoperation ein neues Container-Feature erstellt, und der Inhalt wird nicht geteilt. Das Inhalts-Feature wird als Inhalt für beide übergeordneten Container verwaltet. Wenn es sich bei dem Inhalt um ein nichträumliches Knotenobjekt handelt, ist er im größeren Container enthalten. Beim Teilen von Container-Features, für die die Teilungsmethode auf True festgelegt ist, werden auch Inhalts-Features geteilt. Sie werden den neuen Container-Features, die bei der Teilungsoperation erstellt wurden, ordnungsgemäß zugeordnet.
Beim Teilen des Inhalts wird der Container niemals geteilt. Im Anschluss an die Teilungsoperation werden geeignete Containment-Zuordnungen für das Container-Feature neu generiert.
