Teilnetz-Controller definieren den Ursprung eines Teilnetzes. Sie finden im Rahmen der Teilnetzverwaltung Anwendung und definieren, wie eine Ressource durch ein Netzwerk fließt. Teilnetz-Controller werden auf der Ebene von Anschlusspunkten für Features aus der Device-Feature-Class und JunctionObject-Tabelle festgelegt. Ein Bauteil oder Knotenobjekt kann mehrere Anschlusspunkte besitzen, die als Teilnetz-Controller definiert wurden.
Typen von Teilnetz-Controllern
Es gibt zwei Typen von Teilnetz-Controllern: Einspeisungen und Senken. Der Teilnetz-Controller-Typ bestimmt, wie die Netzwerkressource durch alle Teilnetze einer Netzart fließt.

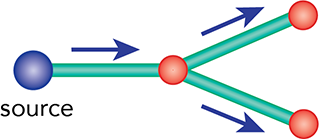

Wenn die Netzart mit dem Teilnetz-Controller-Typ "Quelle" definiert ist, kann eine Ressource nur von Teilnetz-Controllern weg oder aus ihnen heraus fließen und nicht zu ihnen hin oder in sie hinein fließen.
Wenn die Netzart mit dem Teilnetz-Controller-Typ "Senke" definiert ist, kann eine Ressource nur zu Teilnetz-Controllern hin und in sie hinein fließen und nicht von ihnen weg oder aus ihnen heraus fließen.
Detailinformationen:
Bei partitionierten Netzarten wird das Anschlusspunkt-Dropdown-Menü im Bereich Teilnetz-Controller ändern gefiltert, wenn ein Teilnetz-Controller basierend auf dem Teilnetz-Controller-Typ wie folgt festgelegt wird:
- Einspeisungsbasierte Netzarten: Für Features mit einer unidirektionalen Anschlusspunktkonfiguration werden im Anschlusspunkt-Dropdown-Menü nur flussabwärts befindliche Anschlusspunkte aufgeführt.
- Senkenbasierte Netzarten: Für Features mit einer unidirektionalen Anschlusspunktkonfiguration werden im Anschlusspunkt-Dropdown-Menü nur flussaufwärts befindliche Anschlusspunkte aufgeführt.
Konfigurieren der als Teilnetz-Controller verwendbaren Features
Um einem Feature die Funktionen eines Teilnetz-Controllers zu übertragen, ist das Ausführen folgender Konfigurationsschritte erforderlich: Konfigurieren der Anschlusspunkte, Festlegen der Teilnetzdefinition für gültige Teilnetz-Controller und Zuweisen von Netzwerkkategorien für Asset-Typen, die als Teilnetz-Controller aktiviert werden sollen. Diese Schritte werden beim Konfigurieren der Asset-Typen aus der Device-Feature-Class und der JunctionObject-Tabelle ausgeführt. Nach Ausführen der administrativen Konfigurationen können Anschlusspunkte aus der konfigurierten Asset-Gruppe und ein Asset-Typ als Teilnetz-Controller festgelegt werden.
Weitere Informationen zum Konfigurieren von Teilnetz-Controllern
Zuweisen eines Teilnetz-Controllers
Sie können einen Teilnetz-Controller im Bereich Teilnetz-Controller ändern ändern. Neben dem manuellen Festlegen von Teilnetz-Controllern können Sie sie mit dem Werkzeug Teilnetz-Controller importieren importierten.
Wurde ein Anschlusspunkt als Teilnetz-Controller eines Netzwerk-Feature festgelegt, muss ein eindeutiger Name für den Controller in der Ebene angegeben werden. Der Name des Teilnetz-Controllers wird im Attribut "Subnetwork Controller Name" von Bauteilen oder Kontenobjekten mit einem oder mehreren Teilnetz-Controllern gespeichert. Das Attribut wird auch in der Tabelle der Teilnetze und in der SubnetLine-Feature-Class gespeichert. Legen Sie bei der Erstellung der Netzart den Wert des Parameters Teilnetz-Controller-Typ fest. Dieser Parameter befindet sich im Dialogfeld Layer-Eigenschaften im Abschnitt Allgemein der jeweiligen Netzart auf der Registerkarte Netzwerkeigenschaften. Weitere Informationen finden Sie unter Teilnetzname.
Wenn das Netzwerk ein partitioniertes Netzwerk ist, können nur Anschlusspunkte flussaufwärts und flussabwärts als Teilnetz-Controller festgelegt werden. Flussaufwärts und flussabwärts liegende Anschlusspunkte sind in einem partitionierten Netzwerk so konfiguriert, dass die Richtungsabhängigkeit eines Bauteils und die zulässige Fließrichtung von Ressourcen festgelegt wird. Die Fließrichtung für ein gesamtes Teilnetz wird durch den Teilnetz-Controller-Typ bestimmt. Anschlusspunkte flussaufwärts fungieren als Teilnetzsenken: Eine Ressource kann nur zu diesem Anschlusspunkttyp fließen, aber nicht von ihm weg. Anschlusspunkte flussabwärts fungieren als Teilnetzquellen: Eine Ressource kann nur von diesem Anschlusspunkttyp wegfließen, aber nicht zu ihm hin.
Sowohl vermaschte als auch sternförmige Teilnetze unterstützen mehrere Teilnetz-Controller. Wenn eine Verfolgung Teilnetz-Controller mit unterschiedlichen Teilnetznamen findet, wird ein Fehler zurückgegeben. Dies gilt für Verfolgungen aller Typen, außer für Verfolgungen des Typs "Verbunden". Der zurückgegebene Fehler weist darauf hin, dass mindestens zwei Teilnetze durchlässig sind (wie in der Verfolgungsdefinition des Teilnetzes angegeben). Weitere Informationen dazu, wie sich Teilnetz-Controller in Verfolgungen flussaufwärts und flussabwärts verhalten, finden Sie unter Verfolgungstypen in Versorgungsnetzen.
Nachdem ein Bauteil oder Knotenobjekt als Teilnetz-Controller zugewiesen wurde, kann es nicht mehr gelöscht werden, und die Attributfelder "Asset-Gruppe" und "Asset-Typ" sind schreibgeschützt. Da Teilnetz-Controller auf der Ebene der Anschlusspunkte zugewiesen werden, muss sichergestellt sein, dass die zugewiesene Anschlusspunktkonfiguration nicht geändert wird. Zum Beispiel dürfen Sie in einer Anschlusspunktkonfiguration, die einem Asset-Typ mit der Netzwerkkategorie "Teilnetz-Controller" zugewiesen wurde, weder Anschlusspunkte entfernen noch die gültigen Pfade ändern. Erstellen Sie eine spezielle Anschlusspunktkonfiguration für die Controller-Features.
Entfernen eines Teilnetz-Controllers
Es gibt Fälle, in denen der Anschlusspunkt eines Bauteils oder Knotenobjekts nicht mehr als Teilnetz-Controller festgelegt sein muss. Sie können diese Zuweisung im Bereich Teilnetz-Controller ändern oder mithilfe von Python-Skripten entfernen. Wenn die Asset-Gruppe und der Asset-Typ nicht mehr als Teilnetz-Controller verwendet werden sollen, müssen bestimmte Konfigurationsschritte durchgeführt werden.
