Mit ArcGIS Pro Standard- und Data Reviewer-Lizenz verfügbar.
Zusammenfassung
Die Prüfung Ungültige Objektmesswerte ermittelt linear referenzierte Objekte, die ungültige Messwerte enthalten. Die Prüfung identifiziert auch ungültige Messwerte für Objekte innerhalb derselben Route oder in mehreren Routen.
Unterstützte Workflows
ArcGIS Data Reviewer-Prüfungen unterstützen mehrere Methoden für das Implementieren der automatisierten Überprüfung von Daten. Die folgende Tabelle enthält die unterstützten Implementierungsmethoden für diese Prüfung:
| Attributregeltyp | Unterstützt |
|---|---|
Validierung | Ja (ArcGIS Pro 3.1 und ArcGIS Enterprise 11.1 oder höher) |
Einschränkung | Nein |
Überblick
Mit der Prüfung Ungültige Objektmesswerte werden linear referenzierte Objekte mit Fehlern identifiziert, die sich auf Analyse- und Asset-Management-Workflows auswirken können. Objekte mit ungültigen Messwerten enthalten Messwerte, die außerhalb des Bereichs der Messwerte in zugehörigen Routen-Features liegen. Dies können Objektmesswerte sein, die innerhalb einer Lücke in den Messwerten einer zugehörigen Route liegen oder größer oder kleiner als diese sind.
Branchenspezifische Szenarien
Diese Prüfung kann in den folgenden Szenarien verwendet werden:
- Bei der Straßenverwaltung muss ein Objekt für eine Geschwindigkeitsbegrenzung, das 55 mph (89 km/h) darstellt, denselben Messwert haben wie ein zugehöriges Routen-Feature.
- Bei der Straßenverwaltung wirken sich Objekt-Features, die ungültige Messwerte enthalten, negativ auf Längenberechnungen aus, zum Beispiel bei den Kilometerberichten des US-Verkehrsministeriums.
- Bei der Pipeline-Verwaltung wird durch die Aufzeichnung der Menge der Schutzbeschichtung auf unterirdischen Assets die Genauigkeit der Berichte und die Sicherheit der unterirdischen Features sichergestellt.
Beispiele

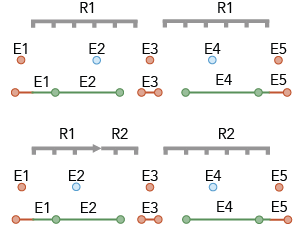

Die folgende Abbildung zeigt Punkt- und Linienobjekte (in Rot), die ungültige Messwerte innerhalb derselben Route und in mehreren Routen enthalten.
Syntax
| Parameter | Erforderlich | Erläuterung | Workflow |
|---|---|---|---|
Subtype | Nein |
Der Subtype, auf den die Regel angewendet wird. | Validierung |
Attribut | Nein | Eine Abfrage, mit der die Features identifiziert werden, auf die die Regel angewendet wird. | Validierung |
Objekteigenschaften/Routenkennung | Ja |
Der Name des Feldes, das Werte zum Verknüpfen von Objekten mit Routen enthält. Das Feld muss den Datentyp "Numerisch" aufweisen. | Validierung |
Objekteigenschaften/Von-Messwert | Ja | Der Name des Feldes, das den Startmesswert für ein Punkt- oder lineares Objekt-Feature enthält. Das Feld muss den Datentyp "Numerisch" aufweisen. | Validierung |
Objekteigenschaften/Bis-Messwert | Ja | Der Name des Feldes, das den Endmesswert für ein lineares Objekt-Feature enthält. Das Feld muss den Datentyp "Numerisch" aufweisen. | Validierung |
Objekteigenschaften/Objekt-Anfangsdatum | Ja |
Der Name des Feldes, dessen Werte das Startdatum für ein Punkt- oder lineares Objekt-Feature definieren. Das Feld muss den Datentyp "Datum" aufweisen. | Validierung |
Objekteigenschaften/Objekt-Enddatum | Ja |
Der Name des Feldes, dessen Werte das Enddatum für ein Punkt- oder lineares Objekt-Feature definieren. Das Feld muss den Datentyp "Datum" aufweisen. | Validierung |
Routeneigenschaften/Eingaberoute | Ja |
Das Eingabe-Routen-Feature, auf das die Objekte referenziert sind. | Validierung |
Routeneigenschaften/Routenkennung | Ja |
Der Name des Feldes, das Werte zum Verknüpfen von Objekten mit Routen enthält. Das Feld muss den Datentyp "Numerisch" aufweisen. | Validierung |
Routeneigenschaften/Routen-Anfangsdatum | Ja | Der Name des Feldes, dessen Werte das Startdatum für eine Route definieren. Das Feld muss den Datentyp "Datum" aufweisen. | Validierung |
Routeneigenschaften/Routen-Enddatum | Ja | Der Name des Feldes, dessen Werte das Enddatum für eine Route definieren. Das Feld muss den Datentyp "Datum" aufweisen. | Validierung |
Messwerttoleranz | Nein | Optionaler Wert bei der Suche nach Objekten mit ungültigen Messwerten. Standardmäßig wird die M-Toleranz des linearen Referenzierungssystems verwendet. | Validierung |
Name | Ja | Ein eindeutiger Name für die Regel. Diese Informationen dienen zur Unterstützung der Rückverfolgbarkeit von Berichten zu Anforderungen der Datenqualität, der automatisierten Berichterstellung und von Korrektur-Workflows. | Validierung |
Beschreibung | Nein | Eine von Ihnen definierte Beschreibung des Fehlers, wenn ein nicht konformes Feature gefunden wird. Diese Information dient zur Anleitung für Korrektur-Workflows. | Validierung |
Schweregrad | Nein | Der Schweregrad des Fehlers, der bei nicht konformen Features zugewiesen wird. Dieser Wert gibt die Bedeutung des Fehlers in Bezug auf andere Fehler an. Die Werte liegen zwischen 1 und 5, wobei 1 der höchsten Priorität und 5 der niedrigsten Priorität entspricht. | Validierung |
Tags | Nein | Die Tag-Eigenschaft der Regel. Diese Information wird bei der Erstellung von Regeln und in Verwaltungs-Workflows verwendet und dient der Rückverfolgbarkeit und Erstellung von Berichten zu Anforderungen der Datenqualität. | Validierung |
Hinweise
Beachten Sie bei der Verwendung der Prüfung die folgenden Hinweise:
- Der zugehörige Routen-Layer mit dem Quellen-Feature des Objekts muss ein M-aktivierter Feature-Layer sein.
- Diese Prüfung unterstützt die Validierung von Objekten, die in Point- und Line-Feature-Classes gespeichert sind.
- Zusätzlich können Sie einen Wert für die Messwerttoleranz definieren, der bei der Suche nach Objekten, die ungültige Messwerte enthalten, verwendet werden soll. Dieser Wert darf nicht kleiner als der Wert für die M-Toleranz des Eingabe-Routen-Features sein.
- Diese Prüfung unterstützt die Validierung von Objekten, die in einer Geodatabase gespeichert und bei dem linearen Referenzierungssystem (LRS) von ArcGIS Roads and Highways oder ArcGIS Pipeline Referencing registriert sind.
- Routen-Features müssen M-aktiviert und beim LRS von Roads and Highways oder Pipeline Referencing registriert sein.
- Für alle Routen- und Objekt-Features ist ein Routenidentifizierungsfeld (numerischer Datentyp) erforderlich.
- Mit einem Attributindex für das Routenkennungsfeld wird der dynamische Segmentierungsprozess beschleunigt.
- Objekte, die mit nichtmonotonen Routen-Features verknüpft sind, werden von dieser Prüfung nicht ausgewertet. Nichtmonotone Routen sind Routen, die Messwerte enthalten, die entweder kontinuierlich sind oder keinen streng monoton steigenden oder fallenden Wert haben.
Die Monotonieprüfung wird verwendet, um nichtmonotone Routen zu suchen, für die eine Korrektur erforderlich ist.
- Bei der Regelauswertung werden nur Eingabe-Features mit einem Validierungsstatus von 2 (Keine Berechnung erforderlich, Validierung erforderlich, kein Fehler), 3 (Keine Berechnung erforderlich, Validierung erforderlich, Fehler vorhanden), 6 (Berechnung erforderlich, Validierung erforderlich, kein Fehler) oder 7 (Berechnung erforderlich, Validierung erforderlich, Fehler vorhanden) berücksichtigt.
- Der Filterparameter Attribut ist auf Vergleichsoperatoren (=, <>, >, <, >= und <=) und logische Operatoren (AND/OR, IN/NOT IN, LIKE/NOT LIKE und IS NULL) begrenzt.
- Der Filterparameter Attribut unterstützt die folgenden Feldtypen nicht: Big Integer, Date Only, Time Only und Timestamp Offset. Wenn sie ausgewählt werden, wird der Zeilenkopf in Rot markiert, und die Regel kann nicht gespeichert werden.
