ArcGIS Pro verfügt über globale Beschriftungseinstellungen, mit denen Sie steuern können, wie Beschriftungen platziert werden. Diese Einstellungen werden für jede Karte gespeichert.
Da es sich um globale Parameter handelt, legen Sie sie im Dialogfeld Karteneigenschaften fest. Sie können dieses öffnen, indem Sie im Bereich Inhalt mit der rechten Maustaste auf die Karte klicken und anschließend auf Eigenschaften und auf die Registerkarte Beschriftungen klicken.
Farbe für nicht platzierte Beschriftungen
Diese Einstellung steuert die Farbe der Beschriftungen, die nicht auf der Karte platziert werden konnten. Nicht platzierte Beschriftungen werden standardmäßig in Rot dargestellt. Wenn die Karte bereits viele rote Beschriftungen enthält, können Sie die Farbe der nicht platzierten Beschriftungen ändern.
Ausrichtung vertikaler Beschriftungen
Beschriftungen werden i. d. R. entsprechend der Konvention der meisten westlichen Sprachen so platziert, dass sie von links nach rechts gelesen werden können. Beim Beschriften von nahezu vertikalen Linien-Features liegt der natürliche Unterbrechungspunkt bei 0 Grad bzw. genau Norden. An Orten, in denen die Straßen in einem von Norden nach Süden/von Osten nach Westen verlaufenden Gitternetz ausgerichtet sind, können die Beschriftungen nahezu paralleler Straßen in entgegengesetzten Richtungen platziert werden. Dies kann zum Lesen der Karte auf einem Computerbildschirm sinnvoll sein. Auf gedruckten Karten sollten nahezu parallele Straßen jedoch in der gleichen Richtung beschriftet sein.

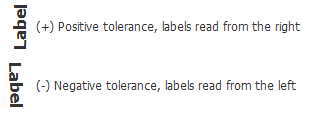

Der Winkel einer vertikalen Beschriftung bestimmt, ob die Beschriftung geringfügig gekippt oder in entgegengesetzter Richtung platziert wird. Die Angabe eines kleinen Winkels verhindert, dass sich die Leserichtung der Beschriftung ändert, wenn fast vertikale Linien beschriftet werden. Geben Sie einen positiven Wert an, wenn nahezu vertikale Beschriftung grundsätzlich von der rechten Seite des Blatts oder Bildschirms aus gelesen werden sollen, und einen negativen Wert, wenn sie grundsätzlich von der linken Seite aus gelesen werden sollen. Angenommen, Sie haben zwei Linien, von denen eine 6 Grad östlich von Norden und die andere 6 Grad westlich von Norden ausgerichtet ist. Die Beschriftung der ersten Linie wird von Süden nach Norden (von links nach rechts) gelesen. Wenn Sie den Winkel 0 angeben, wird die Beschriftung der zweiten Linie umgekehrt, sodass sie von Norden nach Süden gelesen wird, statt geringfügig gekippt zu werden. Wenn einige Beschriftungen geringfügig gekippt werden sollen, damit die Leserichtung einheitlich bleibt, erhöhen Sie den Winkel – in diesem Fall auf mehr als 6 Grad. Ein negativer Winkel bewirkt, dass sich die Richtung der Beschriftungen in einem gegebenen Winkel östlich von Norden ändert. Der Standardwinkel beträgt 5 Grad, der maximale Winkel 30 Grad. Der Winkel gilt auch für von Norden nach Süden ausgerichtete Polygone oder ihre Grenzen, wenn die Beschriftungspositionen "Gerade" und "Grenze" verwendet werden.
Punkt-/ Polygon-Beschrift. drehen, sobald die Karte gedreht wird
Sie können mit den Navigationswerkzeugen Karten drehen. Mit der Option Punkt-/Polygon-Beschriftung drehen, sobald der Datenrahmen gedreht wird wird festgelegt, ob Punkt- oder Polygon-Beschriftungen gedreht werden, wenn die Karte gedreht wird.
Auf einem Feldwert basierende Linienbeschriftungen, nicht horizontale Polygon-Beschriftungen und Punktbeschriftungen ohne Verwendung der Maplex Label Engine werden immer mit der Karte gedreht.
Nicht horizontale Polygon-Beschriftungen werden immer mit der Karte gedreht, da sie im optimalen Polygonwinkel platziert werden können. Daher werden die Beschriftungen nach dem Drehen der Karte neu angeordnet, d. h., sie werden entsprechend den neuen Polygon-Feature-Ausrichtungen gedreht.
Beschriftungen dürfen über die Umrandung hinaus reichen (nur Maplex Label Engine)
Hinweis:
Neben den standardmäßigen globalen Beschriftungseinstellungen stellt Maplex Label Engine einen weiteren Parameter bereit, mit dem festgelegt werden kann, wie die Beschriftungen für alle Layer platziert werden.
Standardmäßig werden Beschriftungen innerhalb des Rahmens der Karte platziert. Sie können zulassen, dass Teile der Beschriftungen den Rahmen überlappen, um die Wahrscheinlichkeit zu erhöhen, dass sie platziert werden. Der Teil der Beschriftung, der sich außerhalb des Rahmens befindet, ist auf der Karte jedoch nicht sichtbar. Dies ist nützlich, wenn Sie eine Kartenserie erstellen und Kartenkacheln zusammenführen und dabei die Beschriftung auf der Karte platziert werden soll (auch wenn sie in die nächste Kachel reicht), sodass sie beim Bearbeiten der Kartenumrandung verfügbar ist.
Hinweis:
Mit dem Maplex Label Engine-Parameter overrun wird gesteuert, welcher Anteil der Beschriftung außerhalb der Karte platziert wird.
In der folgenden Abbildung ist die Beschriftung links dargestellt, die die Kartenumrandung überlappt. Diese Beschriftung sollte "Wood County" lauten.
