Eventuell gibt es auf der Karte mehrere Beschriftungen mit demselben Inhalt. Sie können mithilfe der Maplex Label Engine die überflüssigen Beschriftungen in einem bestimmten Suchbereich von der Karte entfernen. So erzielen Sie eine bessere Übersichtlichkeit und schaffen Platz für weitere Beschriftungen.
Nachdem Sie die Features beschriftet haben, können Sie die Cluster mit denselben Beschriftungen ermitteln. Im nächsten Schritt messen Sie den Radius des ermittelten Clusters. Dieser Abstand ist der Suchradius zum Entfernen der überflüssigen Beschriftungen.
Der Suchradius wird auf die Beschriftungsklassen desselben Feature-Typs (Punkt, Linie oder Polygon) angewendet, für die die Option Alle entfernen oder Doppelte Beschriftungen innerhalb eines bestimmten Abstands entfernen festgelegt ist. Der Schriftartname und die Schriftgröße der Beschriftungsklasse müssen übereinstimmen, damit sie als Duplikate betrachtet werden. Andere Textsymboleigenschaften der Beschriftungsklasse wirken sich nicht auf die Berücksichtigung bei der Suche aus. Wenn eine Auswahl zwischen zwei Beschriftungen getroffen werden muss, wird die Beschriftung mit der höheren Prioritätsreihenfolge platziert.
Es können nur Beschriftungen aus Beschriftungsklassen entfernt werden, für die die Option "Doppelte Beschriftungen entfernen" aktiviert ist. Möglicherweise werden überhaupt keine platziert, wenn dieselbe Beschriftung in einer anderen Beschriftungsklasse vorhanden ist, für die die Option "Duplikate entfernen" nicht aktiviert ist.
Bei Beschriftungsklassen, die die Option Nie entfernen (überlappend platzieren) verwenden, wird eine repräsentative Beschriftung beibehalten.

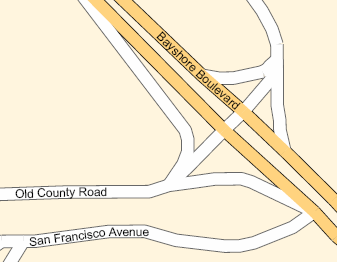

In der folgenden Abbildung wird veranschaulicht, wie "Bayshore Boulevard" nach dem Entfernen von doppelten Beschriftungen beschriftet wird. Ursprünglich waren in dieser Abbildung beide Teile des Doppellinien-Features beschriftet. Die Option Doppelte Beschriftungen innerhalb eines bestimmten Abstands entfernen wurde auf eine Begrenzung auf 150 Karteneinheiten festgelegt, und die zweite Beschriftung für "Bayshore Boulevard" wurde entfernt.
- Vergewissern Sie sich, dass die Maplex Label Engine aktiviert ist.
- Stellen Sie sicher, dass Nach Beschriftung auflisten die aktive Methode zum Anzeigen des Bereichs Inhalt ist. Klicken Sie auf die Registerkarte Nach Beschriftung auflisten
. - Wählen Sie im Bereich Inhalt eine Beschriftungsklasse aus, und klicken Sie auf die Registerkarte Beschriftung.
- Klicken Sie auf der Registerkarte Beschriftung in der Gruppe Beschriftungsplatzierung auf Eigenschaften der Beschriftungsplatzierung
. - Klicken Sie im Bereich Beschriftung auf Position und dann auf die Registerkarte Konfliktlösung
. - Erweitern Sie Doppelte Beschriftungen entfernen.
- Klicken Sie auf der Registerkarte Karte in der Gruppe Abfrage auf das Werkzeug Messen
, um die Größe des Beschriftungs-Clusters zu messen.Klicken Sie etwa in der Mitte des Beschriftungs-Clusters, und ziehen Sie das Werkzeug Messen in einen Bereich außerhalb des Konfliktbereichs. Notieren Sie sich den Abstand in Karteneinheiten.
- Wählen Sie den Typ zum Entfernen doppelter Beschriftungen aus: Doppelte Beschriftungen innerhalb eines bestimmten Abstands entfernen oder Alle entfernen.
Geben Sie bei Verwendung der Option Doppelte Beschriftungen innerhalb eines bestimmten Abstands entfernen den Suchradius und die Einheiten an, in denen gemessen werden soll (Karteneinheiten oder Seiteneinheiten – Millimeter, Zoll oder Punkte).
Dieser Wert ist der Abstand, der in Schritt 7 oben ermittelt wurde.
