Sie können Beschriftungen entlang von Linien-Features, Polygongrenzen und innerhalb von Polygon-Features mit der Option "Wiederholen" von Maplex Label Engine wiederholen. Bei der wiederholten Beschriftung wird die Position anderer Beschriftungen und Features berücksichtigt, die die nächste Beschriftungsposition behindern könnten.
Wiederholen von Beschriftungen entlang von Linien-Features
Sie können eine Beschriftung mehrfach entlang langer Linien-Features wiederholen, z. B. bei der Beschriftung von Straßen. Mit der Option Maplex Label Engine können Sie einen Mindestabstand zwischen wiederholten Beschriftungen festlegen. Bei der wiederholten Beschriftung wird die Position anderer Beschriftungen und Features berücksichtigt, die die nächste Beschriftungsposition behindern könnten. Die Einstellung eines Wertes für Mindestintervall garantiert nicht, dass eine Beschriftung in diesem Abstand platziert wird, aber es wird nicht näher als in diesem Abstand platziert.
Wenn Sie den Style Normale Platzierung für Linien verwenden, können Sie festlegen, dass die wiederholten Beschriftungen am Rand der sichtbaren Ausdehnung der Karte und in der Nähe von Kreuzungen platziert werden, an denen die Linien-Features zusammenlaufen oder sich teilen. Diese Einstellungen sind nützlich, um Mehrdeutigkeiten bei der Kennzeichnung von Autobahnen zu verringern.
Die Abbildung unten zeigt die Beschriftung "Kennedy Drive", die so eingestellt ist, dass sie alle 150 Karteneinheiten entlang der Linie wiederholt wird.
- Vergewissern Sie sich, dass die Maplex Label Engine aktiviert ist.
- Stellen Sie sicher, dass Nach Beschriftung auflisten die aktive Methode zum Anzeigen des Bereichs Inhalt ist. Klicken Sie auf die Registerkarte Nach Beschriftung auflisten
. - Wählen Sie im Bereich Inhalt eine Beschriftungsklasse aus, und klicken Sie auf die Registerkarte Beschriftung.
- Klicken Sie auf der Registerkarte Beschriftung in der Gruppe Beschriftungsplatzierung auf Eigenschaften der Beschriftungsplatzierung
. - Klicken Sie im Bereich Beschriftung auf Position und dann auf die Registerkarte Konfliktlösung
. - Erweitern Sie Wiederholen.
- Geben Sie das Mindestintervall und die Maßeinheiten (Karteneinheiten oder Seiteneinheiten: Millimeter, Zoll oder Punkt) an.
Es ist nicht garantiert, dass eine Beschriftung im Intervallabstand wiederholt wird. Der Intervallabstand wird als Mindestabstand vor der Suche nach einer Position für das wiederholte Etikett verwendet.
- Wenn Sie den Style Normale Platzierung verwenden, geben Sie optional Beschriftung bevorzugt in Kartenrandnähe platzieren oder Beschriftung bevorzugt in Kreuzungsnähe platzieren mit einem Wert unter Abstand in den oben für Mindestintervall festgelegten Einheiten an.
Wiederholen von Beschriftungen entlang einer Polygongrenze oder innerhalb eines Polygon-Features
Sie können Beschriftungen auch entlang einer Polygongrenze oder innerhalb eines Polygon-Features mehrmals wiederholen.
Wiederholen von Beschriftungen entlang einer Polygongrenze
Wenn Sie Beschriftungen mit dem Style Grenzplatzierung platzieren, können Sie die Option Wiederholen verwenden, um die Beschriftung entlang der Grenze zu wiederholen.
Um die Beschriftung von der Grenze zu versetzen, verwenden Sie die Optionen für den Beschriftungsversatz.

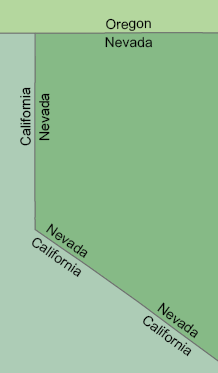

Die folgende Abbildung zeigt die Grenzbeschriftungen um Nevada, für die eine Wiederholung eingestellt ist.
Wiederholen von Beschriftungen entlang eines Polygon-Features
Wenn Sie Beschriftungen mit dem Style Normale Platzierung und den Optionen für die Position von inneren Beschriftungen platzieren, können Sie die Option Wiederholen verwenden, um die Beschriftung im gesamten Feature zu wiederholen. Die Beschriftungen werden in den schmalen Ausläufern des Polygon-Features und in einem Gittermuster durch das Feature hindurch platziert. Der Abstand zwischen den Beschriftungen wird durch den Wert für das Mindestintervall bestimmt.
Die Abbildung unten zeigt die Beschriftungen der Polygone der Morrison-Formation (Jm) aus dem Oberjura, die sich durch das geologische Feature hindurch wiederholen.
- Vergewissern Sie sich, dass die Maplex Label Engine aktiviert ist.
- Stellen Sie sicher, dass Nach Beschriftung auflisten die aktive Methode zum Anzeigen des Bereichs Inhalt ist. Klicken Sie auf die Registerkarte Nach Beschriftung auflisten .
- Wählen Sie im Bereich Inhalt eine Beschriftungsklasse aus, und klicken Sie auf die Registerkarte Beschriftung.
- Klicken Sie auf der Registerkarte Beschriftung in der Gruppe Beschriftungsplatzierung auf Eigenschaften der Beschriftungsplatzierung .
- Klicken Sie im Bereich Beschriftung auf Position und dann auf die Registerkarte Konfliktlösung .
- Erweitern Sie Wiederholen.
- Geben Sie das Mindestintervall und die Maßeinheiten (Karteneinheiten oder Seiteneinheiten: Millimeter, Zoll oder Punkt) an.
Um Beschriftungen entlang von Grenzen zu wiederholen, wählen Sie den Style Grenzplatzierung für die Platzierung von Beschriftungen.
Um Beschriftungen in Polygon-Features zu wiederholen, wählen Sie den Style Normale Platzierung und eine der Optionen für die Position von inneren Beschriftungen.
Hinweis:
Die Wiederholungsoption ist bei Verwendung der Positionen Geschwungen um Polygon oder Horizontal um Polygon nicht verfügbar.
