TIN-Knoten verringern (3D Analyst)

ArcGIS Pro 3.4 | | Hilfearchiv

Zusammenfassung

Dient zum Erstellen eines TIN-Datasets (Triangulated Irregular Network) anhand einer Teilmenge an Knoten aus einem Quell-TIN.

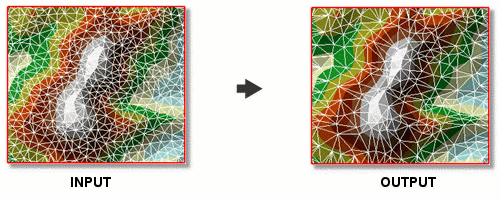

Abbildung

Abbildung "TIN-Knoten verringern"

Verwendung

  • Mit diesem Werkzeug können Sie Daten mit zu vielen Details ausdünnen und auf diese Weise die Darstellung verbessern. Die folgenden Ausdünnungsoptionen stehen zur Verfügung:

    • Z-Toleranz: Das resultierende TIN behält die vertikale Genauigkeit seines Quell-TIN innerhalb des angegebenen Z-Toleranzwertes bei, der immer in der nativen Z-Einheit des Quell-TIN ausgedrückt wird. Die Abweichung eines Knotens vom Quell-TIN übersteigt beim Vergleich mit dem interpolierten Wert des Ausgabe-TIN nicht den Z-Toleranzwert.
      Hinweis:

      Diese Methode unterstützt auch das Erzwingen einer optionalen Obergrenze für die Knotenanzahl: Die Verarbeitung durch das Werkzeug wird gestoppt, wenn das resultierende TIN aufgrund des Z-Toleranzwertes die maximale Anzahl von Knoten übersteigt. Wenn dies auftritt, wird das TIN zwar erstellt, aber eine Warnmeldung zurückgegeben.

    • Anzahl: Hierdurch wird die Knotenanzahl im Ausgabe-TIN auf den angegebenen Wert reduziert. Dabei wird davon ausgegangen, dass dieser Wert geringer ist als die Knotenanzahl des Quell-TIN. Knoten werden im Allgemeinen ausgewählt um die Ausdehnung und Oberflächeneigenschaften des Quell-TIN beizubehalten.
  • Wenn die Option Bruchkanten kopieren ausgewählt ist, werden Bruchkanten des Quell-TIN in der Ausgabe ohne Generalisierung gespeichert. Aus Bruchkanten stammende Knoten unterliegen hinsichtlich einer Obergrenze der Knotenanzahl keiner Faktorisierung.

  • Die Datengrenze des resultierenden TIN wird als Bruchkante erzwungen, unabhängig davon, ob die Option zum Kopieren von Bruchkanten verwendet wurde oder ob die Eingabe-TIN-Datengrenze mit Bruchkanten erzwungen wird. Dadurch kann die Größe des Ausgabe-TIN erhöht und unabhängig von der angegebenen Obergrenze für die Knotenanzahl angewendet werden.

Parameter

BeschriftungErläuterungDatentyp
Eingabe-TIN

Das TIN-Dataset, das verarbeitet wird.

TIN Layer
Ausgabe-TIN

Das erstellte TIN-Dataset.

TIN
Verringerungsmethode

Gibt die Ausdünnungsmethode für die Auswahl einer Teilmenge der Knoten aus dem Eingabe-TIN an.

  • Z-ToleranzErstellt ein TIN, das die vertikale Genauigkeit beibehält, die im Parameter Z-Toleranz angegeben ist. Dies ist die Standardeinstellung.
  • AnzahlErstellt ein TIN, das die Obergrenze der Knotenanzahl, die im Parameter Maximale Anzahl der Knoten angegeben ist, nicht überschreitet.
String
Bruchkanten kopieren
(optional)

Gibt an, ob Bruchkanten aus dem Eingabe-TIN in die Ausgabe kopiert werden.

  • Deaktiviert: Bruchkanten werden nicht kopiert. Dies ist die Standardeinstellung.
  • Aktiviert: Bruchkanten werden kopiert.

Boolean
Z-Toleranz
(optional)

Die maximale im Ausgabe-TIN zulässige Abweichung des Z-Wertes des Quell-TIN, die standardmäßig auf entweder ein Zehntel des Z-Bereichs oder auf den Wert 10 festgelegt ist, je nachdem, welcher Wert niedriger ist.

Double
Maximale Anzahl der Knoten
(optional)

Die maximale Anzahl der Knoten, die im Ausgabe-TIN gespeichert werden können, die standardmäßig auf die Gesamtzahl der Knoten im Quell-TIN minus 1 festgelegt ist. Bei Verwendung der Toleranzmethode beendet das Werkzeug die Bearbeitung, wenn der Z-Toleranzwert dazu führt, dass das resultierende TIN die maximale Anzahl der Knoten überschreitet.

Long

Lizenzinformationen

  • Basic: Erfordert 3D Analyst
  • Standard: Erfordert 3D Analyst
  • Advanced: Erfordert 3D Analyst
