3D-Linie mit Multipatch verschneiden (3D Analyst)

Zusammenfassung

Gibt die Anzahl der geometrischen Schnittpunkte zwischen 3D-Linien- und Multipatch-Features zurück. Optional werden Features bereitgestellt, die die Schnittpunkte darstellen und gleichzeitig die 3D-Linien an den Schnittpunkten teilen.

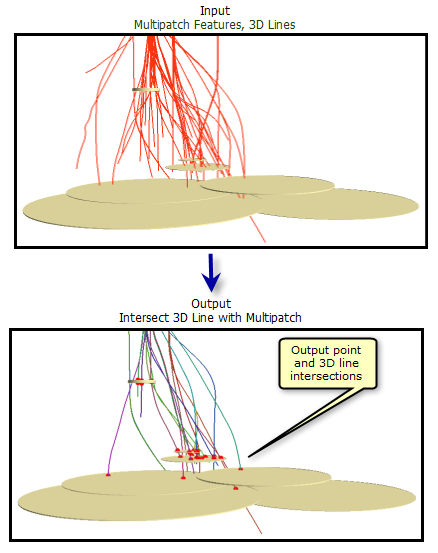

Abbildung

Verwendung

• Die Anzahl der Schnittpunkte wird im Meldungsfenster zurückgegeben. Sie kann in einem Modell oder Skript verwendet werden, um Vorbedingungen für nachfolgende Vorgänge festzulegen.

• Dieses Werkzeug bestimmt die Schnittpunkte im euklidischen 3D-Raum. 2D-Linien-Features werden von diesem Werkzeug nicht unterstützt, 2D-Linien-Features mit Höhendefinitionen, die in einem Attributfeld gespeichert sind, können jedoch mit Feature zu 3D nach Attribut in 3D konvertiert werden.

• Die Punktausgabe stellt Schnittpunkte zwischen den Eingabe-Linien- und Multipatch-Features dar und enthält die folgenden Attribute:

  • LINE_OID: Die OBJECTID der ursprünglichen Linie, die einen Schnittpunkt aufweist.
  • MPATCH_OID: Die OBJECTID des Multipatch, das sich an dieser Position mit der Linie überschneidet.
  • DIST_3D: Die 3D-Entfernung entlang der ursprünglichen Linie, bei der sich der Schnittpunkt befindet.

• Die optionale Linienausgabe unterteilt Linien-Features an den Schnittpunkten und enthält die folgenden Attribute:

  • LINE_OID: Die OBJECTID der ursprünglichen Linie, von der die neue Linie abgeleitet wurde.
  • FROM_MP_ID: Die OBJECTID des Multipatch-Features, das den Anfang der Linie schneidet. Mit dem Wert -1 wird angegeben, dass der Anfang der Linie kein Schnittpunkt ist.
  • TO_MP_ID: Die OBJECTID des Multipatch, das das Ende der Linie schneidet. Mit dem Wert -1 wird angegeben, dass der Anfang der Linie kein Schnittpunkt ist.

    Hinweis:

    Wenn sich eine Linie nicht mit einem Multipatch überschneidet, wird sie direkt in die Ausgabe kopiert und die Felder FROM_MP_ID und TO_MP_ID erhalten den Wert -1.

  • DIST_3D: Die 3D-Entfernung entlang der ursprünglichen Linie, bei der ein Schnittpunkt gefunden wurde und der den Anfang dieser neuen Linie darstellt.
  • LENGTH_3D: Die 3D-Länge dieser neuen Linie. Die Summe der Längen jeder neuen Linie, die von einer ursprünglichen Linie abgeleitet wurde, entspricht der 3D-Länge der ursprünglichen Linie.

• Durch die Verwendung der Ausgabe-Line-Feature-Class durch den Parameter Ausgabe-Attribute ist es möglich, in den optionalen Ausgabe-Features auf Attributwerte der ursprünglichen Linien zu verweisen.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-Linien-Features	Die Linien-Features, die sich mit den Multipatch-Features schneiden.	Feature Layer
Eingabe-Multipatch-Features	Die Multipatch-Features, mit denen sich die Linien schneiden.	Feature Layer
Ausgabe-Attribute (optional)	Die Attribute der Eingabe-Linien-Features, die mit den optionalen Ausgabe-Features gespeichert werden. Nur Feature-ID-Nummern— Es werden nur Feature-Identifikationsnummern gespeichert. Dies ist die Standardeinstellung. Alle Attribute—Alle Attribute werden gespeichert.	String
Ausgabepunkte (optional)	Optionale Features, die Schnittpunkte zwischen der 3D-Linie und Multipatch darstellen.	Feature Class
Ausgabelinien (optional)	Optionale Linien-Features, die die Eingabe-Linien an jedem Schnittpunkt mit einem Multipatch-Feature teilen.	Feature Class

Abgeleitete Ausgabe

Beschriftung	Erläuterung	Datentyp
Anzahl der Schnittpunkte	Die Anzahl der Schnittpunkte.	Long

Python

arcpy.ddd.Intersect3DLineWithMultiPatch(in_line_features, in_multipatch_features, {join_attributes}, {out_point_feature_class}, {out_line_feature_class})

Name	Erläuterung	Datentyp
in_line_features	Die Linien-Features, die sich mit den Multipatch-Features schneiden.	Feature Layer
in_multipatch_features	Die Multipatch-Features, mit denen sich die Linien schneiden.	Feature Layer
join_attributes (optional)	Die Attribute der Eingabe-Linien-Features, die mit den optionalen Ausgabe-Features gespeichert werden. IDS_ONLY— Es werden nur Feature-Identifikationsnummern gespeichert. Dies ist die Standardeinstellung. ALL—Alle Attribute werden gespeichert.	String
out_point_feature_class (optional)	Optionale Features, die Schnittpunkte zwischen der 3D-Linie und Multipatch darstellen.	Feature Class
out_line_feature_class (optional)	Optionale Linien-Features, die die Eingabe-Linien an jedem Schnittpunkt mit einem Multipatch-Feature teilen.	Feature Class

Abgeleitete Ausgabe

Name	Erläuterung	Datentyp
out_intersection_count	Die Anzahl der Schnittpunkte.	Long

Codebeispiel

Intersect3DLineWithMultipatch – Beispiel 1 (Python-Fenster)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = 'C:/data'
arcpy.Intersect3DLineWithMultiPatch_3d('inLine.shp', 'inMultipatch.shp',
                                     'IDS_ONLY', 'outPts.shp', 'outLine.shp')

Intersect3DLineWithMultipatch – Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: Intersect3DLineWithMultiPatch Example
Description: This script demonstrates how to
             use the Intersect3DLine tool.
****************************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = 'C:/data'

# Set Local Variables
inLineFC = 'sample.gdb/lines_3d'
inMP = 'sample.gdb/test_MP'

# Ensure a unique name is produced for output files
outPoint = arcpy.CreateUniqueName('OutPt_3DIntersect', 'sample.gdb')
outLine = arcpy.CreateUniqueName('OutLine_3DIntersect', 'sample.gdb')

# Execute Intersect 3D Line with Multipatch
arcpy.Intersect3DLineWithMultiPatch_3d(inLineFC, inMP, 'IDS_ONLY',
                                       outPoint, outLine)

Umgebungen

Aktueller Workspace, Ausdehnung, Ausgabe-Koordinatensystem, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Ausgabe-XY-Domäne, Ausgabe-Z-Domäne

Lizenzinformationen

• Basic: Erfordert 3D Analyst
• Standard: Erfordert 3D Analyst
• Advanced: Erfordert 3D Analyst
