| Beschriftung | Erläuterung | Datentyp |
Eingabe | Die LAS- oder ZLAS-Dateien, die in eine Multipoint-Feature-Class importiert werden sollen. Wenn ein Ordner angegeben wird, werden alle darin enthaltenen LAS-Dateien importiert. Im Bereich Geoverarbeitung kann ein Ordner auch als Eingabe festgelegt werden, indem der Ordner in File Explorer ausgewählt und in das Eingabefeld des Parameters gezogen wird. | Folder; File |
Ausgabe-Feature-Class | Die Feature-Class, die erstellt wird. | Feature Class |
Durchschnittl. Punktabstand | Die durchschnittliche 2D-Entfernung zwischen den Punkten in der Eingabedatei bzw. in den Eingabedateien. Dabei kann es sich um eine Annäherung handeln. Wenn Flächen mit verschiedenen Dichten gemessen werden, geben Sie den kleineren Abstand an. Der Wert muss in den Projektionseinheiten des Ausgabekoordinatensystems angegeben werden. | Double |
Klassencodes (optional) | Die Klassifizierungscodes, die als Abfragefilter für LAS-Datenpunkte verwendet werden. Zulässig sind Werte im Bereich von 0 bis 255. Standardmäßig wird kein Filter angewendet. | Long |
Rückgabewerte (optional) | Die Rückgabewerte zum Filtern der LAS-Punkte, die in Multipoint-Features importiert werden.
| String |
Eingabeattributnamen (optional) | Die LAS-Punkteigenschaften, deren Werte in Binary Large Object (BLOB)-Feldern der Attributtabelle der Ausgabe gespeichert werden. Wenn die resultierenden Features an einem Terrain-Dataset beteiligt sind, kann das Terrain mit den gespeicherten Attributen symbolisiert werden. Die Spalte Name gibt den Namen des Feldes an, das zum Speichern der angegebenen Attribute verwendet wird. Folgende LAS-Eigenschaften werden unterstützt:
| Value Table |
Koordinatensystem (optional) | Das Koordinatensystem der Eingabe-LAS-Datei. | Coordinate System |
Dateisuffix (optional) | Das Suffix der Dateien, die aus einem Eingabeordner importiert werden. Dieser Parameter ist erforderlich, wenn als Eingabe ein Ordner angegeben wird. | String |
Z-Faktor (optional) | Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Der Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt. | Double |
Unterordner einbeziehen (optional) | Durchsucht Unterordner, wenn ein Eingabeordner ausgewählt wird, der Daten im Unterordner-Verzeichnis enthält. Die Ausgabe-Feature-Class wird mit einer Zeile für jede in der Verzeichnisstruktur gefundene Datei generiert.
| Boolean |
Zusammenfassung
Erstellt Multipoint-Features aus einer oder mehreren LIDAR-Dateien.

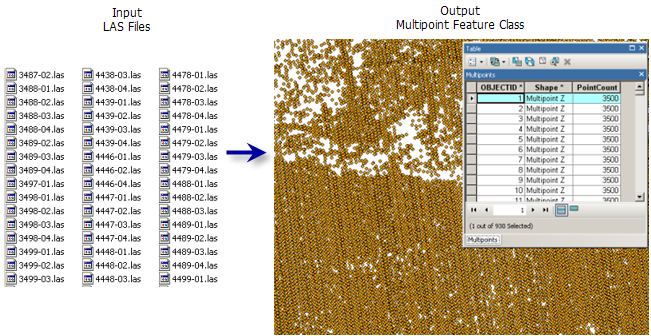

Abbildung
Verwendung
Dieses Werkzeug unterstützt die ZLAS- und LAS-Dateiversionen 1.0 bis 1.4.
-
ArcGIS verwendet das von der American Society of Photogrammetry and Remote Sensing (ASPRS) definierte LAS-Klassifizierungsschema.
Das LAS-Format unterstützt die Speicherung von zahlreichen vordefinierten Attributen für jeden LIDAR-Punkt. Wenn Ihnen nicht bekannt ist, welche Attribute mit einer bestimmten Sammlung von LAS-Dateien verfügbar sind, verwenden Sie ein LAS-Dataset, um die LAS-Dateieigenschaften zu überprüfen.
Wenn Sie mehrere LAS-Attribute in eine Oracle-Datenbank laden, müssen Sie sicherstellen, dass alle DBTUNE-Schlüsselwörter für den Parameter attribute_binary für die Verwendung von BLOBs (Binary Large Objects), nicht LONGRAW, festgelegt sind. Dies ist darauf zurückzuführen, dass die LAS-Attribute als BLOBs geladen werden und Oracle nicht mehrere BLOBs in LONGRAW-Tabellen unterstützt. Hilfe erhalten Sie von Ihrem Oracle-Datenbank-Administrator.
Parameter
arcpy.ddd.LASToMultipoint(input, out_feature_class, average_point_spacing, {class_code}, {return}, {attribute}, {input_coordinate_system}, {file_suffix}, {z_factor}, {folder_recursion})| Name | Erläuterung | Datentyp |
input [input,...] | Die LAS- oder ZLAS-Dateien, die in eine Multipoint-Feature-Class importiert werden sollen. Wenn ein Ordner angegeben wird, werden alle darin enthaltenen LAS-Dateien importiert. Im Bereich Geoverarbeitung kann ein Ordner auch als Eingabe festgelegt werden, indem der Ordner in File Explorer ausgewählt und in das Eingabefeld des Parameters gezogen wird. | Folder; File |
out_feature_class | Die Feature-Class, die erstellt wird. | Feature Class |
average_point_spacing | Die durchschnittliche 2D-Entfernung zwischen den Punkten in der Eingabedatei bzw. in den Eingabedateien. Dabei kann es sich um eine Annäherung handeln. Wenn Flächen mit verschiedenen Dichten gemessen werden, geben Sie den kleineren Abstand an. Der Wert muss in den Projektionseinheiten des Ausgabekoordinatensystems angegeben werden. | Double |
class_code [class_code,...] (optional) | Die Klassifizierungscodes, die als Abfragefilter für LAS-Datenpunkte verwendet werden. Zulässig sind Werte im Bereich von 0 bis 255. Standardmäßig wird kein Filter angewendet. | Long |
return [return,...] (optional) | Die Rückgabewerte zum Filtern der LAS-Punkte, die in Multipoint-Features importiert werden.
| String |
attribute [[keyword, name],...] (optional) | Die LAS-Punkteigenschaften, deren Werte in Binary Large Object (BLOB)-Feldern der Attributtabelle der Ausgabe gespeichert werden. Wenn die resultierenden Features an einem Terrain-Dataset beteiligt sind, kann das Terrain mit den gespeicherten Attributen symbolisiert werden. Die Spalte Name gibt den Namen des Feldes an, das zum Speichern der angegebenen Attribute verwendet wird. Folgende LAS-Eigenschaften werden unterstützt:
| Value Table |
input_coordinate_system (optional) | Das Koordinatensystem der Eingabe-LAS-Datei. | Coordinate System |
file_suffix (optional) | Das Suffix der Dateien, die aus einem Eingabeordner importiert werden. Dieser Parameter ist erforderlich, wenn als Eingabe ein Ordner angegeben wird. | String |
z_factor (optional) | Der Faktor, mit dem Z-Werte multipliziert werden. Dieser wird in der Regel verwendet, um lineare Z-Einheiten zu konvertieren, sodass sie den linearen XY-Einheiten entsprechen. Der Standardwert ist 1, wodurch die Höhenwerte unverändert bleiben. Der Parameter ist nicht verfügbar, wenn der Raumbezug der Eingabe-Oberfläche über ein Z-Datum mit einer angegebenen linearen Einheit verfügt. | Double |
folder_recursion (optional) | Durchsucht Unterordner, wenn ein Eingabeordner ausgewählt wird, der Daten im Unterordner-Verzeichnis enthält. Die Ausgabe-Feature-Class wird mit einer Zeile für jede in der Verzeichnisstruktur gefundene Datei generiert.
| Boolean |
Codebeispiel
Im folgenden Beispiel wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:
arcpy.env.workspace = "C:/data"
arcpy.ddd.LASToMultipoint("001.las", "Test.gdb/feature_dataset/sample_1", 1.5,
"2", "ANY_RETURNS", "INTENSITY", "Coordinate Systems"\
"/Projected Coordinate Systems/UTM/NAD 1983/NAD 1983 "\
"UTM Zone 17N.prj", "las", 1)Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:
'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
LAS files with irregularly clustered points. It is intended for
use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy
# Set local variables
inLas = arcpy.GetParameterAsText(0) # input LAS file
ptSpacing = arcpy.GetParameterAsText(1) # LAS point spacing
classCode = arcpy.GetParameterAsText(2) # List of integers
returnValue = arcpy.GetParameterAsText(3) # List of strings
outTin = arcpy.GetParameterAsText(4) # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5) # Polygon boundary file
try:
# Execute LASToMultipoint
lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
"ANY_RETURNS", "", sr, inFormat, zfactor)
# Execute CreateTin
arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
.format(lasMP), "Delaunay")
# Execute CopyTin
arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
# Execute DelineateTinDataArea
maxEdge = ptSpacing * 4
arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
# Execute TinDomain
arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")
except arcpy.ExecuteError:
print(arcpy.GetMessages())
except Exception as err:
print(err)Umgebungen
Lizenzinformationen
- Basic: Erfordert 3D Analyst
- Standard: Erfordert 3D Analyst
- Advanced: Erfordert 3D Analyst
