TIN-Polygon-Tag (3D Analyst)

Zusammenfassung

Erstellt Polygon-Features mit den Tag-Werten in einem TIN-Dataset (Triangulated Irregular Network, trianguliertes unregelmäßiges Netzwerk).

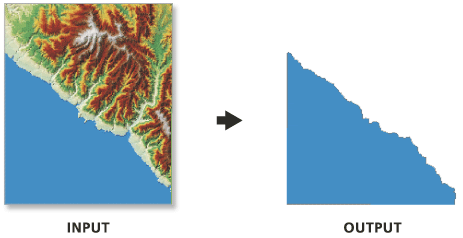

Abbildung

Verwendung

• Tag-Werte können mit einem Ganzzahlfeld in einer Polygon-Feature-Class zugewiesen werden, indem das Polygon in das TIN als Oberflächentyp valuefill geladen wird.

• Dreiecken, die kein explizit definiertes Tag aufweisen, wird der Standardwert 0 zugewiesen.

• Alle zusammenhängende Dreiecke mit einem identischen Tag-Wert werden in einem einzelnen Polygon-Feature gespeichert.

• Der Tag-Wert wird als Attribut in der Ausgabe-Feature-Class bezeichnet.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-TIN	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
Ausgabe-Feature-Class	Die Feature-Class, die erstellt wird.	Feature Class
Tag-Wertefeld (optional)	Der Name des Feldes, in dem das Tag-Attribut der Ausgabe-Feature-Class gespeichert wird. Der Feldname lautet standardmäßig Tag_Value.	String

Python

arcpy.ddd.TinPolygonTag(in_tin, out_feature_class, {tag_field})

Name	Erläuterung	Datentyp
in_tin	Das TIN-Dataset, das verarbeitet wird.	TIN Layer
out_feature_class	Die Feature-Class, die erstellt wird.	Feature Class
tag_field (optional)	Der Name des Feldes, in dem das Tag-Attribut der Ausgabe-Feature-Class gespeichert wird. Der Feldname lautet standardmäßig Tag_Value.	String

Codebeispiel

TinPolygonTag – Beispiel 1 (Python-Fenster)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs im Python-Fenster veranschaulicht:

arcpy.env.workspace = "C:/data"
arcpy.ddd.TinPolygonTag("tin", "tin_polytag.shp", tag_field="LanduseCode")

TinPolygonTag – Beispiel 2 (eigenständiges Skript)

Im folgenden Beispiel wird die Verwendung dieses Werkzeugs in einem eigenständigen Python-Skript veranschaulicht:

'''****************************************************************************
Name: TinPolygonTag Example
Description: This script demonstrates use of the
             TinPolygonTag tool to extract tag information
             from each TIN in the target workspace.
****************************************************************************'''
# Import system modules
import arcpy

# Set environment settings
arcpy.env.workspace = "C:/data"

# Set Local Variables
TagField = "Code"

# Create list of TINs
TINList = arcpy.ListDatasets("*", "Tin")

# Verify the presence of TINs in the list
if TINList:
    # Iterate through the list of TINs
    for dataset in TINList:
        # Define the name of the output file
        Output = dataset + "_domain.shp"
        # Execute TinPolygonTag
        arcpy.ddd.TinPolygonTag(dataset, Output, TagFieldField)
    print("Finished.")
else:
    print("No TIN files reside in {0}".format(env.workspace))

Umgebungen

Aktueller Workspace, Ausgabe-Koordinatensystem, Ausdehnung, Geographische Transformationen, XY-Auflösung, XY-Toleranz, Z-Auflösung, Z-Toleranz, Ausgabe-Z-Domäne, Ausgabe-CONFIG-Schlüsselwort, Auto-Commit, Ausgabe-XY-Domäne

Lizenzinformationen

• Basic: Erfordert 3D Analyst
• Standard: Erfordert 3D Analyst
• Advanced: Erfordert 3D Analyst
