Das Werkzeug Features verbinden ermöglicht es Ihnen, Features in einem Layer mit denen eines anderen basierend auf deren relativen Positionen zu verbinden. Dies wird als räumliche Verbindung bezeichnet. Neben einer räumlichen Verbindung können Sie mit dem Werkzeug Features verbinden außerdem eine zeitliche Verbindung und eine Attributverbindung anwenden. Bei der Definition einer räumlichen Verbindung gibt es eine Vielzahl an räumlichen Beziehungen, die Sie zur Auswahl von Punkt-, Polylinien- oder Polygon-Features in einem Layer verwenden können, die die relevante Beziehung mit den Features in einem anderen Layer beschreiben.
Beispiel: Um die Anzahl von Häusern zu ermitteln, die kürzlich von einer Überschwemmung betroffen waren, können Sie den Häuser-Layer mithilfe des Operators Within für räumliche Beziehungen mit der Flutgrenze verbinden.
Vorversion:
Die Erweiterung ArcGIS GeoAnalytics Server wird in ArcGIS Enterprise abgekündigt. Die letzte Version von GeoAnalytics Server ist in ArcGIS Enterprise 11.3 enthalten. Dieses Geoverarbeitungswerkzeug steht in ArcGIS Enterprise 11.3 und früheren Versionen zur Verfügung.
Verbindungs- und Ziel-Layer
Bei einer räumlichen Verbindung werden Features aus dem Verbindungs-Layer basierend auf den relativen räumlichen Positionen der Features dem Ziel-Layer zugeordnet.
Die folgende Legende gilt für alle Beispiele in diesem Thema:
- Ziel-Features: grün
- Verbindungs-Features: violett
- Ziel-Feature, das die ausgewählte räumliche Beziehung mit dem Verbindungs-Feature aufweist: rote Hervorhebung
Räumliche Beziehungen zwischen Features
Bei räumlichen Beziehungen zwischen Features hat jeder Geometrietyp (Punkt, Polylinie und Polygon) einen Innenbereich und eine Grenze. Wie die Innenbereiche und Grenzen von zwei Geometrien zueinander stehen, bestimmt ihre räumliche Beziehung.
Die folgende Abbildung zeigt die Geometrien, Grenzen und Innenbereiche von Punkten, Polylinien und Polygonen:
Die Beziehungen, die in ArcGIS GeoAnalytics Server unterstützt werden, sind Clementini; dies bedeutet, dass eine Polygongrenze vom Innen- und Außenbereich getrennt ist.
Geometrietypen und unterstützte Beziehungen
Die folgende Tabelle listet die unterstützten räumlichen Beziehungen für eine räumliche Verbindung zwischen Geometrien eines bestimmten Typs auf (z. B. Verbindung von Punkten mit anderen Punkten):
| Räumliche Beziehung (Ziel- zu Verbindungs-Feature) zwischen | Gleich | Überschneidet | Enthält | Innerhalb | Kreuzt | Berührt | Überlappt | Nahe (planar) | Nahe (geodätisch) |
|---|---|---|---|---|---|---|---|---|---|
Punkt und Punkt |  | | | | | | |||
Punkt und Polylinie | | | | | | ||||
Punkt und Polygon | | | | | | ||||
Polylinie und Punkt | | | | | | ||||
Polylinie und Polylinie | | | | | | | | | |
Polylinie und Polygon | | | | | | | |||
Polygon und Punkt | | | | | | ||||
Polygon und Polylinie | | | | | | | |||
Polygon und Polygon | | | | | | | | |
Gleich
Ein Ziel-Feature ist gleich einem Verbindungs-Feature, wenn die Innenbereiche identisch sind und die Geometrietypen übereinstimmen.

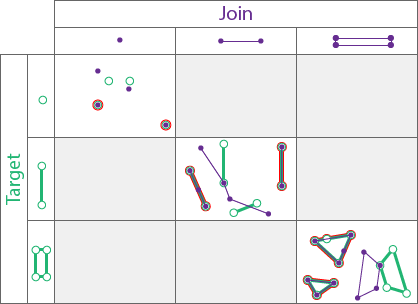

In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie gleich den violetten Features sind:
Überschneidet
Ein Ziel-Feature schneidet ein Verbindungs-Feature, wenn es einen Teil der Geometrie mit dem Verbindungs-Feature gemeinsam hat. Wenn ein Ziel-Feature ein Verbindungs-Feature enthält, darin liegt, es kreuzt, berührt oder überlappt, schneidet es das Feature.

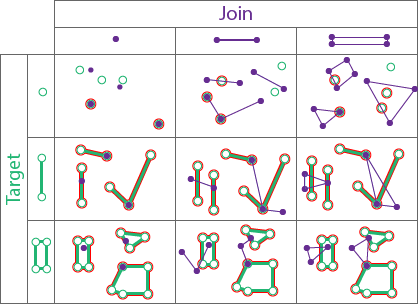

In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie die violetten Features schneiden:
Enthält
Ein Ziel-Feature enthält ein Verbindungs-Feature, wenn das Verbindungs-Feature eine Teilmenge des Ziel-Features mit sich überschneidenden Innenbereichen ist. Ist das Verbindungs-Feature an der Grenze und schneidet den Innenbereich, enthält das Ziel-Feature das Verbindungs-Feature. Ist das Verbindungs-Feature nur an der Grenze (und nicht im Innenbereich), enthält das Ziel-Feature das Verbindungs-Feature nicht.
Es handelt sich hier um das Gegenteil des Operators Within.
In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie die violetten Features enthalten:
Innerhalb
Ein Ziel-Feature liegt innerhalb eines Verbindungs-Features, wenn es vollständig im Verbindungs-Features enthalten ist. Ein Feature liegt innerhalb, wenn die Schnittmenge der Innenbereiche nicht leer ist und das Ziel-Feature eine Teilmenge der Verbindungs-Features ist. Gibt es keinen sich überschneidenden Innenbereich, liegt das Verbindungs-Feature nicht innerhalb des Ziel-Features.
Es handelt sich hier um das Gegenteil des Operators Contains.

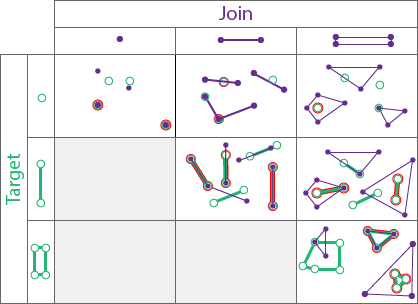

In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie sich innerhalb der violetten Features befinden:
Kreuzt
Zwei Polylinien kreuzen sich, wenn die Schnittmenge nur Punkte enthält und mindestens einer dieser Schnittpunkte zu beiden Polylinien gehört. Eine Polylinie und ein Polygon kreuzen sich, wenn ein verbundener Teile der Polylinie teilweise innerhalb und teilweise außerhalb des Polygons liegt. Eine Polylinie und ein Polygon kreuzen sich, wenn sie eine Polylinie im Innenbereich des Polygons gemeinsam haben, die nicht gleich der kompletten Polylinie ist. Die Ziel- und Verbindungs-Features müssen entweder Polylinien oder Polygone sein.
In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie die violetten Features kreuzen:
Berührt
Ein Ziel-Feature berührt ein Verbindungs-Feature, wenn sie einen sich überschneidenden Stützpunkt haben, aber die Features sich nicht überlappen.
In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie die violetten Features berühren:
Überlappt
Zwei Geometrien überlappen sich, wenn sie den gleichen Geometrietyp haben und ihr Schnittpunkt ebenfalls den gleichen Geometrietyp aufweist, aber der Schnittpunkt nicht den beiden ursprünglichen Geometrien entspricht.

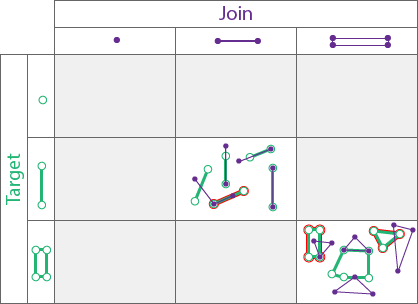

In der folgenden Abbildung sind die grün dargestellten Ziel-Features durch eine rote Umrisslinie hervorgehoben, wenn sie die violetten Features überlappen:
"Nahe (planar)" und "Nahe (geodätisch)"
Konzeptuell gesehen puffern diese Operatoren die Ziel-Features mit der festgelegten Entfernung und geben alle Ziel-Features zurück, die die Verbindungs-Features mit angewendetem Puffer schneiden.
Ab ArcGIS Enterprise 10.7 unterstützt GeoAnalytics Server auch die Operation Geodesic Near. Diese Operation ist mit Planar Near identisch, allerdings wird die geodätische Entfernung statt der planaren Entfernung verwendet. Verwenden Sie diesen Operator, wenn die Daten eine große geographische Ausdehnung abdecken oder das Koordinatensystem der Eingaben geographisch ist.
In der folgenden Abbildung sind die grün dargestellten Ziel-Features mit einem Near-Entfernungspuffer (hellgrün) durch eine rote Umrisslinie hervorgehoben, wenn sie sich nahe der violetten Verbindungs-Features befinden:
