Bitwise And (Spatial Analyst)

Mit der Spatial Analyst-Lizenz verfügbar.

Mit der Image Analyst-Lizenz verfügbar.

Zusammenfassung

Führt eine bitweise AND-Operation für die binären Werte von zwei Eingabe-Rastern aus.

Weitere Informationen zur Funktionsweise von bitweisen mathematischen Werkzeugen

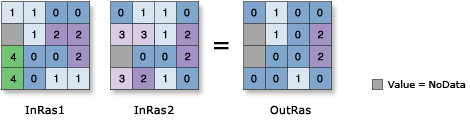

Abbildung

OutRas = BitwiseAnd(InRas1, InRas2)

Verwendung

• Zwei Eingaben sind notwendig, damit dieser bitweise Vorgang stattfindet.

• Für dieses Werkzeug ist die Reihenfolge der Eingaben irrelevant.

• Wenn eine Eingabe ein Gleitkommawert ist, wird dieser durch Kürzung in einen ganzzahligen Wert konvertiert, bevor der bitweise Vorgang ausgeführt wird.

• Für bitweise Vorgänge gilt Folgendes:

  • Binäre Werte werden in Zweierkomplementen gespeichert.
  • Die Werkzeuge können ganzzahlige 32-Bit-Werte verarbeiten.
  • Die Bitposition links außen ist für das Vorzeichen (positiv oder negativ) des Wertes reserviert. Wenn der ganzzahlige Wert positiv ist, ist die Bitposition 0. Ist er negativ, ist die Bitposition 1.

• Die Operation mit "Bitwise And" behandelt das Vorzeichenbit genauso wie jedes andere Bit. Wenn eine oder beide Eingaben für eine Zellenposition positiv sind, ist die Ausgabe positiv; wenn beide Eingaben negativ sind, ist die Ausgabe negativ.

• Wenn beide Eingaben Einzelband-Raster sind oder wenn eine der Eingaben eine Konstante ist, dann ist die Ausgabe ein Einzelband-Raster.

• Wenn beide Eingaben Multiband-Raster sind, führt das Werkzeug den Vorgang für jedes Band aus einer Eingabe durch, und die Ausgabe ist ein Multiband-Raster. Die Anzahl an Bändern in jeder Multiband-Eingabe muss identisch sein.

• Wenn eine der Eingaben ein Multiband-Raster und die andere Eingabe eine Konstante ist, führt das Werkzeug den Vorgang für jedes Band in der Multiband-Eingabe mit dem konstanten Wert durch. Die Ausgabe ist in diesem Fall ein Multiband-Raster.

• Wenn beide Eingaben multidimensionale Raster-Daten mit derselben Anzahl an Variablen sind, führt das Werkzeug den Vorgang für alle Ausschnitte mit demselben Dimensionswert durch. Die Ausgabe ist ein multidimensionales Raster im CRF-Format. Die Variablen in den Eingaben müssen mindestens eine gemeinsame Dimension und einen gemeinsamen Dimensionswert enthalten, die von diesem Werkzeug verarbeitet werden sollen. Andernfalls tritt ein Fehler auf.

  Wenn beide Eingaben eine Variable, aber unterschiedliche Namen aufweisen, deaktivieren Sie vor dem Ausführen des Werkzeugs die Geoverarbeitungsumgebung Multidimensionale Variable abgleichen (durch Festlegen von arcpy.env.matchMultidimensionalVariable = False in Python).

  Wenn eine der Eingaben ein multidimensionales Raster und die andere Eingabe eine Konstante ist, führt das Werkzeug den Vorgang für alle Ausschnitte sämtlicher Variablen mit dem konstanten Wert durch, und die Ausgabe ist ein multidimensionales Raster.

• Weitere Informationen zur Geoverarbeitung von Umgebungen mit diesem Werkzeug finden Sie unter Analyseumgebungen und Spatial Analyst.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-Raster oder konstanter Wert 1	Die erste Eingabe, die bei dieser bitweisen Operation verwendet werden soll. Für diesen Parameter kann eine Zahl als Eingabe verwendet werden, vorausgesetzt für den anderen Parameter wird ein Raster angegeben. Wenn Sie für beide Eingaben eine Zahl angeben möchten, müssen Sie zunächst in der Umgebung die Zellengröße und die Ausdehnung festlegen.	Raster Layer; Constant
Eingabe-Raster oder konstanter Wert 2	Die zweite Eingabe, die bei dieser bitweisen Operation verwendet werden soll. Für diesen Parameter kann eine Zahl als Eingabe verwendet werden, vorausgesetzt für den anderen Parameter wird ein Raster angegeben. Wenn Sie für beide Eingaben eine Zahl angeben möchten, müssen Sie zunächst in der Umgebung die Zellengröße und die Ausdehnung festlegen.	Raster Layer; Constant

Rückgabewert

Beschriftung	Erläuterung	Datentyp
Ausgabe-Raster	Das Ausgabe-Raster. Die Zellenwerte sind das Ergebnis einer Operation mit "Bitwise And" für die zwei Eingaben.	Raster

Python

BitwiseAnd(in_raster_or_constant1, in_raster_or_constant2)

Name	Erläuterung	Datentyp
in_raster_or_constant1	Die erste Eingabe, die bei dieser bitweisen Operation verwendet werden soll. Für diesen Parameter kann eine Zahl als Eingabe verwendet werden, vorausgesetzt für den anderen Parameter wird ein Raster angegeben. Wenn Sie für beide Eingaben eine Zahl angeben möchten, müssen Sie zunächst in der Umgebung die Zellengröße und die Ausdehnung festlegen.	Raster Layer; Constant
in_raster_or_constant2	Die zweite Eingabe, die bei dieser bitweisen Operation verwendet werden soll. Für diesen Parameter kann eine Zahl als Eingabe verwendet werden, vorausgesetzt für den anderen Parameter wird ein Raster angegeben. Wenn Sie für beide Eingaben eine Zahl angeben möchten, müssen Sie zunächst in der Umgebung die Zellengröße und die Ausdehnung festlegen.	Raster Layer; Constant

Rückgabewert

Name	Erläuterung	Datentyp
out_raster	Das Ausgabe-Raster. Die Zellenwerte sind das Ergebnis einer Operation mit "Bitwise And" für die zwei Eingaben.	Raster

Codebeispiel

BitwiseAnd – Beispiel 1 (Python-Fenster)

In diesem Beispiel wird eine Operation mit "Bitwise And" für zwei Grid-Raster ausgeführt.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outBitwiseAnd = BitwiseAnd("degs", "negs")
outBitwiseAnd.save("C:/sapyexamples/output/bitand")

BitwiseAnd – Beispiel 2 (eigenständiges Skript)

In diesem Beispiel wird eine Operation mit "Bitwise And" für zwei Grid-Raster ausgeführt.

# Name: BitwiseAnd_Ex_02.py
# Description: Performs a Bitwise And operation on the binary values
#              of two input rasters
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster1 = "degs"
inRaster2 = "negs"

# Execute BitwiseAnd
outBitwiseAnd = BitwiseAnd(inRaster1, inRaster2)

# Save the output
outBitwiseAnd.save("C:/sapyexamples/output/outband")

Umgebungen

Auto-Commit, Zellengröße, Projektionsmethode für Zellengröße, Komprimierung, Aktueller Workspace, Ausdehnung, Geographische Transformationen, Maske, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-Koordinatensystem, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzinformationen

• Basic: Erfordert Spatial Analyst oder Image Analyst
• Standard: Erfordert Spatial Analyst oder Image Analyst
• Advanced: Erfordert Spatial Analyst oder Image Analyst
