Euklidische Entfernung (Spatial Analyst)

Mit der Spatial Analyst-Lizenz verfügbar.

Zusammenfassung

Berechnet für jede Zelle die euklidische Entfernung zur nächstgelegenen Quelle.

Vorversion:

Dieses Werkzeug ist veraltet und wird in einer zukünftigen Version entfernt.

Das Werkzeug Entfernungsakkumulation bietet eine erweiterte Funktionalität und Performance.

Weitere Informationen zur euklidischen Entfernungsanalyse

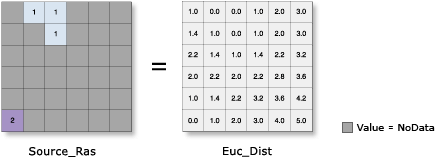

Abbildung

Euc_Dist = EucDistance(Source_Ras)

Verwendung

• Die Eingabequelldaten können eine Feature-Class oder ein Raster sein. Die Feature-Class kann ein Punkt, eine Linie oder ein Polygon sein.

• Wenn es sich bei den Eingabequelldaten um ein Raster handelt, besteht die Menge der Quellzellen aus allen Zellen im Quell-Raster, die über gültige Werte verfügen. Zellen mit NoData-Werten sind nicht in der Quellmenge enthalten. 0 ist ein gültiger Wert. Ein Quell-Raster kann mit den Extraktionswerkzeugen erstellt werden.

• Wenn es sich bei den Eingabequelldaten um eine Feature-Class handelt, werden die Quellpositionen intern in ein Raster konvertiert, bevor die Analyse ausgeführt wird.

• Bei der Verwendung von Feature-Daten als Eingabequelldaten muss auf den Umgang mit der Größe der Ausgabezelle geachtet werden, wenn diese, relativ zu dem in der Eingabe vorhandenen Detail, grob ist. Der interne Rasterungsprozess verwendet dieselbe Standardmethode für den Zellenzuweisungstyp wie das Werkzeug Feature in Raster, nämlich die Methode "Zellenmittelpunkt". Das bedeutet, dass Daten, die sich nicht am Zellenmittelpunkt befinden, nicht in die vorläufige, gerasterte Quellausgabe aufgenommen und folglich nicht in den Entfernungsberechnungen dargestellt werden. Wenn die Quellen beispielsweise aus einer Serie kleiner Polygone bestehen (z. B. Gebäudegrundrisse), die in Relation zur Ausgabezellengröße klein sind, kann es sein, dass nur einige von ihnen an den Mittelpunkten der Ausgabe-Raster-Zellen liegen und scheinbar dazu führen, dass die meisten anderen Polygone in der Analyse nicht enthalten sind.

  Um dies zu vermeiden, können Sie die Eingabe-Features in einem Zwischenschritt direkt mit dem Werkzeug Feature in Raster rastern und den Parameter Feld festlegen. Verwenden Sie anschließend die resultierende Ausgabe als Eingabe in das jeweilige Entfernungswerkzeug, das Sie verwenden möchten. Alternativ können Sie eine kleine Zellengröße auswählen, damit der jeweilige Detaillierungsgrad von den Eingabe-Features erfasst wird.

• Der Wert für Maximale Entfernung wird in den gleichen Karteneinheiten wie die Eingabequelldaten angegeben.

• Der Parameter Ausgabezellengröße kann über einen numerischen Wert definiert oder aus einem vorhandenen Raster-Dataset abgerufen werden. Wird die Zellengröße nicht explizit über den Parameterwert angegeben, wird sie aus der Umgebung "Zellengröße" abgeleitet, falls diese angegeben wurde. Wenn die Zellengröße nicht im Parameter oder in der Umgebung angegeben wurde, wird die standardmäßige Ausgabezellengröße basierend auf dem Typ des Eingabe-Datasets bestimmt. Dabei wird folgendermaßen vorgegangen:

  • Wenn es sich bei dem Eingabe-Dataset um ein Raster handelt, wird die Zellengröße des Datasets verwendet.
  • Wenn das Eingabe-Dataset ein Feature ist und die Umgebung Fang-Raster festgelegt wurde, wird die Zellengröße des Fang-Rasters verwendet. Wenn kein Fang-Raster festgelegt wurde, wird die Zellengröße aus der Breite oder Höhe der Ausdehnung (je nachdem was kürzer ist) berechnet, indem der Wert durch 250 dividiert wird. Dabei wird die Ausdehnung in der Umgebung in Ausgabekoordinatensystem angegeben.

• Wenn die Zellengröße mit einem numerischen Wert angegeben wird, wird dieser vom Werkzeug direkt für das Ausgabe-Raster verwendet.

  Wenn die Zellengröße mit einem Raster-Dataset angegeben wird, zeigt der Parameter anstelle des Zellengrößenwerts den Pfad des Raster-Datasets an. Die Zellengröße dieses Raster-Datasets wird direkt in der Analyse verwendet, vorausgesetzt der Raumbezug stimmt mit dem Ausgabe-Raumbezug überein. Wenn der Raumbezug des Datasets nicht mit dem Ausgabe-Raumbezug übereinstimmt, wird er basierend auf dem für Projektionsmethode für Zellengröße angegebenen Wert projiziert.

• Die standardmäßige Verarbeitungsausdehnung für dieses Werkzeug entspricht dem Wert für Vereinigungsmenge der Eingaben. Dabei wird die kombinierte Ausdehnung beider Eingabe-Datasets verarbeitet.

• Dieses Werkzeug unterstützt die parallele Verarbeitung. Wenn Ihr Computer mit mehreren Prozessoren oder mit Prozessoren, die mehrere Kerne haben, ausgestattet ist, kann eine höhere Leistung erzielt werden, vor allem bei größeren Datasets. Weitere Informationen zu dieser Funktion sowie zu den Konfigurationsmöglichkeiten finden Sie im Hilfethema Parallele Verarbeitung mit Spatial Analyst.

  Beim Einsatz von paralleler Verarbeitung werden für die Verwaltung der zu verarbeitenden Datenblöcke temporäre Daten generiert. Der Standardordner für temporäre Daten befindet sich auf dem lokalen Laufwerk C:. Sie können den Speicherort ändern, indem Sie eine Systemumgebungsvariable mit dem Namen "TempFolders" einrichten und den Pfad zum gewünschten Ordner angeben (z. B. E:\RasterCache). Wenn Sie über Administratorberechtigungen für Ihren Computer verfügen, können Sie dies auch mit einem Registrierungsschlüssel (z. B. [HKEY_CURRENT_USER\SOFTWARE\ESRI\ArcGISPro\Raster]) tun.

  Das Werkzeug verwendet standardmäßig 50 % der verfügbaren Kerne. Wenn die Eingabedaten aus weniger als 5.000 Zeilen und 5.000 Spalten mit Zellen bestehen, können weniger Kerne verwendet werden. Sie können die Anzahl der Kerne, die das Werkzeug verwendet, mit der Umgebung Faktor für parallele Verarbeitung ändern.

• Wenn das Ausgabe-Raster-Format .crf lautet, wird in diesem Werkzeug die Raster-Speicherumgebung Pyramide unterstützt. In der Ausgabe werden standardmäßig Pyramiden erstellt. Bei anderen Ausgabeformaten wird diese Umgebung nicht unterstützt, und es werden keine Pyramiden erstellt.

• Weitere Informationen zur Geoverarbeitung von Umgebungen mit diesem Werkzeug finden Sie unter Analyseumgebungen und Spatial Analyst.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-Raster oder Feature-Quelldaten	Die Eingabequellpositionen. Es handelt sich um ein Raster oder Feature, das die Zellen oder Positionen angibt, mit denen die euklidische Entfernung für die einzelnen Ausgabezellenpositionen berechnet wird. Bei Rastern kann der Eingabetyp ein ganzzahliges oder Gleitkomma-Raster sein.	Raster Layer; Feature Layer
Maximale Entfernung (optional)	Der Schwellenwert, den die akkumulativen Entfernungswerte nicht überschreiten dürfen. Wenn ein akkumulativer euklidischer Entfernungswert diesen Wert überschreitet, lautet der Ausgabewert für die Zellenposition "NoData". Die Standardentfernung ist bis zur Kante des Ausgabe-Rasters.	Double
Ausgabe-Zellengröße (optional)	Die Zellengröße des Ausgabe-Rasters, das erstellt wird. Dieser Parameter kann über einen numerischen Wert definiert oder aus einem vorhandenen Raster-Dataset abgerufen werden. Wenn die Zellengröße nicht explizit als Parameterwert angegeben wurde, wird der Zellengrößenwert der Umgebung verwendet, sofern dieser angegeben wurde. Andernfalls werden zusätzliche Regeln verwendet, um ihn aus anderen Eingaben zu berechnen. Weitere Informationen finden Sie im Abschnitt zur Verwendung.	Analysis Cell Size
Ausgabe-Richtungs-Raster (optional)	Das Ausgabe-Raster für die euklidische Richtung. Das Richtungs-Raster enthält die berechnete Richtung in Grad, in der sich jeder Zellenmittelpunkt von dem Mittelpunkt der nächsten Quellenzelle befindet. Der Wertebereich reicht von 0 Grad bis 360 Grad, wobei 0 Grad für die Quellenzellen reserviert ist. In östlicher Richtung befindet sich der 90-Grad-Winkel, und die Werte nehmen im Uhrzeigersinn zu (180 Grad ist Süden, 270 Grad ist Westen und 360 Grad ist Norden). Das Ausgabe-Raster ist ganzzahlig.	Raster Dataset
Entfernungsmethode (optional)	Gibt an, ob die Berechnung mit einer planaren Methode (flache Erde) oder einer geodätischen Methode (Ellipsoid) erfolgt. Planar—Die Entfernungsberechnung erfolgt auf einer projizierten flachen Ebene mithilfe eines kartesischen 2D-Koordinatensystems. Dies ist die Standardeinstellung. Geodätisch—Die Entfernungsberechnung erfolgt für das Ellipsoid. Unabhängig von der Eingabe- oder Ausgabeprojektion ändern sich die Ergebnisse nicht.	String
Eingabe-Raster oder Feature-Barriere-Daten (optional)	Das Dataset, das die Barrieren definiert. Die Barrieren können durch ein Integer- oder Gleitkomma-Raster oder ein Punkt-, Linien- oder Polygon-Feature definiert sein.	Raster Layer; Feature Layer
Ausgabe-Gegenrichtungs-Raster (optional)	Das Ausgabe-Raster für die euklidische Gegenrichtung. Das Gegenrichtungs-Raster enthält die berechnete Richtung in Grad. Die Richtung identifiziert die nächste Zelle entlang der kürzesten Route zurück zur nächstgelegenen Quelle, wobei Barrieren vermieden werden. Der Wertebereich reicht von 0 Grad bis 360 Grad, wobei 0 Grad für die Quellenzellen reserviert ist. In östlicher Richtung befindet sich der 90-Grad-Winkel, und die Werte nehmen im Uhrzeigersinn zu (180 Grad ist Süden, 270 Grad ist Westen und 360 Grad ist Norden). Das Ausgabe-Raster ist ein Gleitkomma-Raster.	Raster Dataset

Rückgabewert

Beschriftung	Erläuterung	Datentyp
Ausgabe-Entfernungs-Raster	Das Ausgabe-Raster für die euklidische Entfernung: Das Entfernungs-Raster gibt für jede Zelle die euklidische Entfernung zur nächsten Quellenzelle, zum nächsten Satz von Quellenzellen oder zur nächsten Quellposition an. Das Ausgabe-Raster ist ein Gleitkomma-Raster.	Raster

Python

EucDistance(in_source_data, {maximum_distance}, {cell_size}, {out_direction_raster}, {distance_method}, {in_barrier_data}, {out_back_direction_raster})

Name	Erläuterung	Datentyp
in_source_data	Die Eingabequellpositionen. Es handelt sich um ein Raster oder Feature, das die Zellen oder Positionen angibt, mit denen die euklidische Entfernung für die einzelnen Ausgabezellenpositionen berechnet wird. Bei Rastern kann der Eingabetyp ein ganzzahliges oder Gleitkomma-Raster sein.	Raster Layer; Feature Layer
maximum_distance (optional)	Der Schwellenwert, den die akkumulativen Entfernungswerte nicht überschreiten dürfen. Wenn ein akkumulativer euklidischer Entfernungswert diesen Wert überschreitet, lautet der Ausgabewert für die Zellenposition "NoData". Die Standardentfernung ist bis zur Kante des Ausgabe-Rasters.	Double
cell_size (optional)	Die Zellengröße des Ausgabe-Rasters, das erstellt wird. Dieser Parameter kann über einen numerischen Wert definiert oder aus einem vorhandenen Raster-Dataset abgerufen werden. Wenn die Zellengröße nicht explizit als Parameterwert angegeben wurde, wird der Zellengrößenwert der Umgebung verwendet, sofern dieser angegeben wurde. Andernfalls werden zusätzliche Regeln verwendet, um ihn aus anderen Eingaben zu berechnen. Weitere Informationen finden Sie im Abschnitt zur Verwendung.	Analysis Cell Size
out_direction_raster (optional)	Das Ausgabe-Raster für die euklidische Richtung. Das Richtungs-Raster enthält die berechnete Richtung in Grad, in der sich jeder Zellenmittelpunkt von dem Mittelpunkt der nächsten Quellenzelle befindet. Der Wertebereich reicht von 0 Grad bis 360 Grad, wobei 0 Grad für die Quellenzellen reserviert ist. In östlicher Richtung befindet sich der 90-Grad-Winkel, und die Werte nehmen im Uhrzeigersinn zu (180 Grad ist Süden, 270 Grad ist Westen und 360 Grad ist Norden). Das Ausgabe-Raster ist ganzzahlig.	Raster Dataset
distance_method (optional)	Gibt an, ob die Berechnung mit einer planaren Methode (flache Erde) oder einer geodätischen Methode (Ellipsoid) erfolgt. PLANAR—Die Entfernungsberechnung erfolgt auf einer projizierten flachen Ebene mithilfe eines kartesischen 2D-Koordinatensystems. Dies ist die Standardeinstellung. GEODESIC—Die Entfernungsberechnung erfolgt für das Ellipsoid. Unabhängig von der Eingabe- oder Ausgabeprojektion ändern sich die Ergebnisse nicht.	String
in_barrier_data (optional)	Das Dataset, das die Barrieren definiert. Die Barrieren können durch ein Integer- oder Gleitkomma-Raster oder ein Punkt-, Linien- oder Polygon-Feature definiert sein.	Raster Layer; Feature Layer
out_back_direction_raster (optional)	Das Ausgabe-Raster für die euklidische Gegenrichtung. Das Gegenrichtungs-Raster enthält die berechnete Richtung in Grad. Die Richtung identifiziert die nächste Zelle entlang der kürzesten Route zurück zur nächstgelegenen Quelle, wobei Barrieren vermieden werden. Der Wertebereich reicht von 0 Grad bis 360 Grad, wobei 0 Grad für die Quellenzellen reserviert ist. In östlicher Richtung befindet sich der 90-Grad-Winkel, und die Werte nehmen im Uhrzeigersinn zu (180 Grad ist Süden, 270 Grad ist Westen und 360 Grad ist Norden). Das Ausgabe-Raster ist ein Gleitkomma-Raster.	Raster Dataset

Rückgabewert

Name	Erläuterung	Datentyp
out_distance_raster	Das Ausgabe-Raster für die euklidische Entfernung: Das Entfernungs-Raster gibt für jede Zelle die euklidische Entfernung zur nächsten Quellenzelle, zum nächsten Satz von Quellenzellen oder zur nächsten Quellposition an. Das Ausgabe-Raster ist ein Gleitkomma-Raster.	Raster

Codebeispiel

EucDistance: Beispiel 1 (Python-Fenster)

Das folgende Skript im Python-Fenster veranschaulicht die Verwendung des Werkzeugs EuclideanDistance.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
outEucDistance = EucDistance("rec_sites.shp", 5000, 5,
                             "c:/sapyexamples/output/EucDirOut")
outEucDistance.save("C:/sapyexamples/output/eucdist")

EucDistance: Beispiel 2 (eigenständiges Skript)

Berechnet für jede Zelle die geradlinige Entfernung zur nächstgelegenen Quelle.

# Name: EucDistance_Ex_02.py
# Description: Calculates for each cell the Euclidean distance to the nearest source.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inSourceData = "rec_sites.shp"
maxDistance = 4000
cellSize = 4
outDirectionRaster = "C:/sapyexamples/output/eucdirect"

# Execute EucDistance
outEucDistance = EucDistance(inSourceData, maxDistance, cellSize, outDirectionRaster)

# Save the output
outEucDistance.save("C:/sapyexamples/output/eucdist")

Umgebungen

Auto-Commit, Zellengröße, Projektionsmethode für Zellengröße, Komprimierung, Aktueller Workspace, Ausdehnung, Geographische Transformationen, Maske, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-Koordinatensystem, Faktor für parallele Verarbeitung, Pyramide, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzinformationen

• Basic: Erfordert Spatial Analyst
• Standard: Erfordert Spatial Analyst
• Advanced: Erfordert Spatial Analyst
