Nach Punkten extrahieren (Spatial Analyst)

Mit der Spatial Analyst-Lizenz verfügbar.

Zusammenfassung

Extrahiert die Zellen eines Rasters auf Grundlage einer Reihe von Koordinatenpunkten.

Vorversion:

Dieses Werkzeug ist veraltet und wird in einer zukünftigen Version entfernt.

Das Werkzeug Nach Maske extrahieren bietet eine erweiterte Funktionalität und Performance.

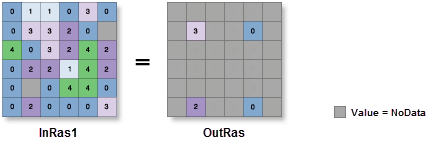

Abbildung

OutRas = ExtractByPoints(InRas1, [Point(1,5,0,5),Point(1,5,4,5),Point(4,5,4,5),Point(4,5,0,5)], "INSIDE")

Verwendung

• Zusätzliche Attribute aus dem Eingabe-Raster, sofern vorhanden, werden unverändert in die Attributtabelle des Ausgabe-Rasters übernommen. Je nach Eigenschaft, die erfasst wird, müssen einige der Attributwerte möglicherweise neu berechnet werden.

• Wenn ein Multiband-Raster als Eingabe-Raster-Wert (in_raster in Python) angegeben wird, werden alle Bänder verwendet.

  Wenn eine Auswahl von Bändern aus einem Multiband-Raster verarbeitet werden soll, erstellen Sie zunächst mit dem Werkzeug Bänder zusammensetzen ein Raster-Dataset, das aus den betreffenden Bändern besteht. Verwenden Sie dann das Ergebnis als Eingabe-Raster-Wert (in_raster in Python).

  Das Standardausgabeformat ist ein Geodatabase-Raster. Wenn ein Esri Grid Stack als Ausgabeformat angegeben wurde, beachten Sie, dass der Stack-Name nicht mit einer Zahl beginnen, keine Leerzeichen enthalten und nicht mehr als 9 Zeichen aufweisen darf.

• Zellenpositionen, die nicht ausgewählt wurden, wird der Wert "NoData" zugewiesen.

• Bei einem ganzzahligen Eingabe-Raster ist auch das Ausgabe-Raster ganzzahlig. Wenn die Eingaben Gleitkommawerte sind, ist die Ausgabe ebenfalls ein Gleitkommawert.

• Weitere Informationen zur Geoverarbeitung von Umgebungen mit diesem Werkzeug finden Sie unter Analyseumgebungen und Spatial Analyst.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-Raster	Das Eingabe-Raster, aus dem Zellen extrahiert werden.	Raster Layer
Eingabe-Punkte	Die Punkte, an denen Werte aus dem Raster extrahiert werden. Die Punkte werden als XY-Koordinatenpaare in den gleichen Karteneinheiten angegeben wie das Eingabe-Raster.	Point
Zu extrahierende Fläche (optional)	Gibt an, ob Zellen auf Grundlage der angegebenen Punktpositionen (inside) oder außerhalb der Punktpositionen (outside) extrahiert werden sollen. Innerhalb—Die Zelle, in der der ausgewählte Punkt liegt, wird in das Ausgabe-Raster geschrieben. Alle Zellen außerhalb des Feldes erhalten NoData-Werte im Ausgabe-Raster. Außerhalb—Die Zellen außerhalb der Eingabepunkte sollten ausgewählt und in das Ausgabe-Raster geschrieben werden.	String

Rückgabewert

Beschriftung	Erläuterung	Datentyp
Ausgabe-Raster	Das Ausgabe-Raster mit den Zellenwerten, die aus dem Eingabe-Raster extrahiert wurden.	Raster

Python

ExtractByPoints(in_raster, points, {extraction_area})

Name	Erläuterung	Datentyp
in_raster	Das Eingabe-Raster, aus dem Zellen extrahiert werden.	Raster Layer
points [point,...]	Eine Python-Liste von Point-Klassenobjekten bezeichnet die Positionen, an denen Werte aus dem Raster extrahiert werden. Die Punktobjekte werden in einer Liste von XY-Koordinatenpaaren in den gleichen Karteneinheiten angegeben wie das Eingabe-Raster. Das Objekt hat folgendes Format: [point(x1,y1), point(x2,y2),...]	Point
extraction_area (optional)	Gibt an, ob Zellen auf Grundlage der angegebenen Punktpositionen (inside) oder außerhalb der Punktpositionen (outside) extrahiert werden sollen. INSIDE—Die Zelle, in der der ausgewählte Punkt liegt, wird in das Ausgabe-Raster geschrieben. Alle Zellen außerhalb des Feldes erhalten NoData-Werte im Ausgabe-Raster. OUTSIDE—Die Zellen außerhalb der Eingabepunkte sollten ausgewählt und in das Ausgabe-Raster geschrieben werden.	String

Rückgabewert

Name	Erläuterung	Datentyp
out_raster	Das Ausgabe-Raster mit den Zellenwerten, die aus dem Eingabe-Raster extrahiert wurden.	Raster

Codebeispiel

ExtractByPoints – Beispiel 1 (Python-Fenster)

In diesem Beispiel werden Zellen auf Grundlage der angegebenen Punktkoordinaten aus einem Raster extrahiert.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
pointList = [arcpy.Point(743050, 4321275), arcpy.Point(743100, 4321200),
             arcpy.Point(734500,4322000)]
outPointExtract = ExtractByPoints("soil", pointList,"INSIDE")
outPointExtract.save("c:/sapyexamples/output/pntextract")

ExtractByPoints – Beispiel 2 (eigenständiges Skript)

In diesem Beispiel werden Zellen auf Grundlage der angegebenen Punktkoordinaten aus einem Raster extrahiert.

# Name: ExtractByPoints_Ex_02.py
# Description: Extracts the cells of a raster based on a set of points.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "soil"
pointList = [arcpy.Point(743050, 4321275),
             arcpy.Point(743100, 4321200),
             arcpy.Point(743500, 4322000),
             arcpy.Point(742900, 4321800)]

# Execute ExtractByPoints
outPointExtract = ExtractByPoints("soil", pointList,"INSIDE")

# Save the output
outPointExtract.save("c:/sapyexamples/output/pntext")

Umgebungen

Auto-Commit, Zellengröße, Projektionsmethode für Zellengröße, Komprimierung, Aktueller Workspace, Ausdehnung, Geographische Transformationen, Maske, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-Koordinatensystem, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzinformationen

• Basic: Erfordert Spatial Analyst
• Standard: Erfordert Spatial Analyst
• Advanced: Erfordert Spatial Analyst
