Mit Rechteck extrahieren (Spatial Analyst)

Mit der Spatial Analyst-Lizenz verfügbar.

Zusammenfassung

Extrahiert die Zellen eines Rasters basierend auf einem Rechteck durch Festlegung der Ausdehnung des Rechtecks.

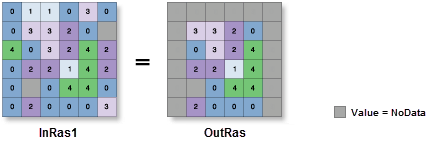

Abbildung

OutRas = ExtractByRectangle(InRas1, Extent(1, 0, 5, 5), "INSIDE")

Verwendung

• Zusätzliche Attribute aus dem Eingabe-Raster, sofern vorhanden, werden unverändert in die Attributtabelle des Ausgabe-Rasters übernommen. Je nach Eigenschaft, die erfasst wird, müssen einige der Attributwerte möglicherweise neu berechnet werden.

• Wenn ein Multiband-Raster als Eingabe-Raster-Wert (in_raster in Python) angegeben wird, werden alle Bänder verwendet.

  Wenn eine Auswahl von Bändern aus einem Multiband-Raster verarbeitet werden soll, erstellen Sie zunächst mit dem Werkzeug Bänder zusammensetzen ein Raster-Dataset, das aus den betreffenden Bändern besteht. Verwenden Sie dann das Ergebnis als Eingabe-Raster-Wert (in_raster in Python).

  Das Standardausgabeformat ist ein Geodatabase-Raster. Wenn ein Esri Grid Stack als Ausgabeformat angegeben wurde, beachten Sie, dass der Stack-Name nicht mit einer Zahl beginnen, keine Leerzeichen enthalten und nicht mehr als 9 Zeichen aufweisen darf.

• Der Mittelpunkt der Zelle wird verwendet, um zu bestimmen, ob eine Zelle innerhalb oder außerhalb eines Rechtecks liegt. Wenn sich der Mittelpunkt innerhalb der Umrisslinie des Rechtecks befindet, gilt die Zelle als vollständig innerhalb, auch wenn Teile der Zelle außerhalb des Rechtecks liegen.

• Zellenpositionen, die nicht ausgewählt wurden, wird der Wert "NoData" zugewiesen.

• Bei einem ganzzahligen Eingabe-Raster ist auch das Ausgabe-Raster ganzzahlig. Wenn die Eingaben Gleitkommawerte sind, ist die Ausgabe ebenfalls ein Gleitkommawert.

• Weitere Informationen zur Geoverarbeitung von Umgebungen mit diesem Werkzeug finden Sie unter Analyseumgebungen und Spatial Analyst.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Eingabe-Raster	Das Eingabe-Raster, aus dem Zellen extrahiert werden.	Raster Layer
Ausdehnung	Ein Rechteck, das den zu extrahierenden Bereich definiert. Aktuelle Anzeigeausdehnung : Die Ausdehnung basiert auf der aktiven Karte oder Szene. Ausdehnung darstellen : Die Ausdehnung basiert auf einem Rechteck, das auf der Karte oder Szene aufgezogen wurde. Ausdehnung eines Layers: Die Ausdehnung basiert auf einem aktiven Karten-Layer. Wählen Sie einen verfügbaren Layer aus, oder verwenden Sie die Option Ausdehnung von Daten in allen Layern. Jeder Karten-Layer bietet die folgenden Optionen: Alle Features : Die Ausdehnung aller Features. Ausgewählte Features : Die Ausdehnung der ausgewählten Features. Sichtbare Features : Die Ausdehnung sichtbarer Features. Durchsuchen : Die Ausdehnung basiert auf einem Dataset. Zwischenablage : Die Ausdehnung kann in die und aus der Zwischenablage kopiert werden. Ausdehnung kopieren : Kopiert die Ausdehnung und das Koordinatensystem in die Zwischenablage. Ausdehnung einfügen : Fügt die Ausdehnung und das Koordinatensystem aus der Zwischenablage ein. Wenn die Zwischenablage kein Koordinatensystem enthält, wird für die Ausdehnung das Koordinatensystem der Karte verwendet. Ausdehnung zurücksetzen: Die Ausdehnung wird auf den Standardwert zurückgesetzt. Wenn die Koordinaten manuell eingegeben wurden, dann müssen die Koordinaten numerische Werte sein und im Koordinatensystem der aktiven Karte liegen. Die Karte kann statt der angegebenen Koordinaten auch andere Anzeigeeinheiten verwenden. Verwenden Sie für die Koordinaten in Richtung Süden und Westen Werte mit negativem Vorzeichen. Die Koordinaten werden in den gleichen Karteneinheiten angegeben wie das Eingabe-Raster.	Extent
Zu extrahierende Fläche (optional)	Gibt an, ob die Zellen innerhalb oder außerhalb des Eingaberechtecks ausgewählt und in das Ausgabe-Raster geschrieben werden sollen. Innerhalb—Zellen innerhalb des Eingaberechtecks werden ausgewählt und in das Ausgabe-Raster geschrieben. Alle Zellen außerhalb des Rechtecks erhalten NoData-Werte im Ausgabe-Raster. Außerhalb—Zellen außerhalb des Eingaberechtecks werden ausgewählt und in das Ausgabe-Raster geschrieben. Alle Zellen innerhalb des Rechtecks erhalten NoData-Werte im Ausgabe-Raster.	String

Rückgabewert

Beschriftung	Erläuterung	Datentyp
Ausgabe-Raster	Das Ausgabe-Raster mit den Zellenwerten, die aus dem Eingabe-Raster extrahiert wurden.	Raster

Python

ExtractByRectangle(in_raster, rectangle, {extraction_area})

Name	Erläuterung	Datentyp
in_raster	Das Eingabe-Raster, aus dem Zellen extrahiert werden.	Raster Layer
rectangle extent	Ein Rechteck, das den zu extrahierenden Bereich definiert. MAXOF: Die maximale Ausdehnung aller Eingaben wird verwendet. MINOF: Die minimale gemeinsame Fläche aller Eingaben wird verwendet. DISPLAY: Die Ausdehnung entspricht der sichtbaren Anzeige. Layer-Name: Die Ausdehnung des angegebenen Layers wird verwendet. Extent-Objekt: Die Ausdehnung des angegebenen Objekts wird verwendet. Durch Leerzeichen getrennte Koordinatenzeichenfolge: Die Ausdehnung der angegebenen Zeichenfolge wird verwendet. Die Koordinaten werden in der Reihenfolge X-Min, Y-Min, X-Max, Y-Max ausgedrückt. Die Koordinaten werden in den gleichen Karteneinheiten angegeben wie das Eingabe-Raster.	Extent
extraction_area (optional)	Gibt an, ob die Zellen innerhalb oder außerhalb des Eingaberechtecks ausgewählt und in das Ausgabe-Raster geschrieben werden sollen. INSIDE—Zellen innerhalb des Eingaberechtecks werden ausgewählt und in das Ausgabe-Raster geschrieben. Alle Zellen außerhalb des Rechtecks erhalten NoData-Werte im Ausgabe-Raster. OUTSIDE—Zellen außerhalb des Eingaberechtecks werden ausgewählt und in das Ausgabe-Raster geschrieben. Alle Zellen innerhalb des Rechtecks erhalten NoData-Werte im Ausgabe-Raster.	String

Rückgabewert

Name	Erläuterung	Datentyp
out_raster	Das Ausgabe-Raster mit den Zellenwerten, die aus dem Eingabe-Raster extrahiert wurden.	Raster

Codebeispiel

ExtractByRectangle: Beispiel 1 (Python-Fenster)

In diesem Beispiel werden Zellen außerhalb einer rechteckigen Ausdehnung in ein neues Raster extrahiert.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
rectExtract = ExtractByRectangle("elevation",
                                 Extent(477625, 213900, 486400, 224200),
                                 "OUTSIDE")
rectExtract.save("c:/sapyexamples/output/extrect")

ExtractByRectangle: Beispiel 2 (eigenständiges Skript)

In diesem Beispiel werden Zellen innerhalb einer rechteckigen Ausdehnung in ein neues Raster extrahiert.

# Name: ExtractByRectangle_Ex_02.py
# Description:
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "elevation"
inRectangle = Extent(477625, 213900, 486400, 224200)

# Execute ExtractByRectangle
rectExtract = ExtractByRectangle(inRaster, inRectangle, "INSIDE")

# Save the output
rectExtract.save("c:/sapyexamples/output/extrect02")

Umgebungen

Auto-Commit, Zellengröße, Projektionsmethode für Zellengröße, Komprimierung, Aktueller Workspace, Ausdehnung, Geographische Transformationen, Maske, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-Koordinatensystem, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzinformationen

• Basic: Erfordert Spatial Analyst
• Standard: Erfordert Spatial Analyst
• Advanced: Erfordert Spatial Analyst
