Gewichtete Überlagerung (Spatial Analyst)

Mit der Spatial Analyst-Lizenz verfügbar.

Zusammenfassung

Überlagert mehrere Raster anhand eines allgemeinen Maßstabs und gewichtet nach der Wichtigkeit jedes Rasters.

Weitere Informationen zur Funktionsweise des Werkzeugs "Gewichtete Überlagerung"

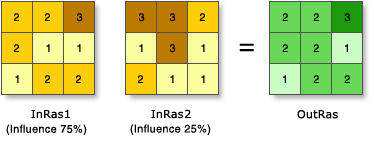

Abbildung

In der Abbildung wurden die beiden Eingabe-Raster mit einem allgemeinen Maßstab von 1 bis 3 reklassifiziert. Jedes Raster wird einem Prozenteinfluss zugewiesen. Die Zellenwerte werden mit ihrem Einflussprozentwert multipliziert, und die Ergebnisse werden addiert, um das Ausgabe-Raster zu erstellen. Betrachten Sie beispielsweise die obere linke Zelle. Als Werte für die beiden Eingaben ergibt sich: (2 * 0,75) = 1,5 und (3 * 0,25) = 0,75. Die Summe von 1,5 und 0,75 beträgt 2,25. Da das Ausgabe-Raster in "Gewichtete Überlagerung" ganzzahlig ist, wird der endgültige Wert auf 2 gerundet.

Verwendung

• Alle Eingabe-Raster müssen ganzzahlig sein. Gleitkomma-Raster müssen zuerst in ein Ganzzahl-Raster konvertiert werden, bevor sie in Gewichtete Überlagerung verwendet werden können. Die Werkzeuge zur Reklassifizierung bieten eine effektive Möglichkeit, die Konvertierung durchzuführen.

• Jeder Wertklasse in einem Eingabe-Raster wird auf der Grundlage einer Auswertungsskala ein neuer Wert zugewiesen. Diese neuen Werte sind Reklassifizierungen der ursprünglichen Eingabe-Raster-Werte. Ein eingeschränkter Wert wird für Flächen verwendet, die von der Analyse ausgeschlossen werden sollen.

• Jedes Eingabe-Raster wird nach seiner Wichtigkeit oder seinem prozentualen Einfluss gewichtet. Die Gewichtung ist ein relativer Prozentsatz, und die Summe der prozentualen Einflussgewichtungen muss 100 ergeben. Einflüsse werden nur durch ganzzahlige Werte festgelegt. Dezimalwerte werden auf den nächsten Ganzzahlwert abgerundet.

• Bei einer Änderung der Auswertungsskalen oder der Einflussprozentwerte können sich die Ergebnisse der gewichteten Überlagerungsanalyse ändern.

• Dieses Werkzeug verwendet standardmäßig Mehrkernprozessoren, wenn diese verfügbar sind. Maximal können vier Kerne genutzt werden.

  Verwenden Sie die Umgebungseinstellung Faktor für parallele Verarbeitung, um weniger Kerne zu nutzen.

• Weitere Informationen zur Geoverarbeitung von Umgebungen mit diesem Werkzeug finden Sie unter Analyseumgebungen und Spatial Analyst.

Parameter

Dialogfeld

Beschriftung	Erläuterung	Datentyp
Gewichtete Überlagerungstabelle	Die gewichtete Überlagerungstabelle ermöglicht die Berechnung einer mehrere Kriterien umfassende Analyse zwischen mehreren Rastern. Eingabe-Raster: Raster: Liste der zu gewichtenden Eingabekriterien-Raster. Verwenden Sie die Optionen zum Suchen von Raster-Datasets oder zum Hinzufügen von Karten-Layern zu der Liste der Eingaben. % Einfluss: Der Prozenteinfluss des Eingabe-Rasters im Vergleich zu den anderen Kriterien-Rastern als Prozentsatz von 100. Einflüsse werden nur durch ganzzahlige Werte festgelegt. Dezimalwerte werden auf den nächsten Ganzzahlwert abgerundet. Die Summe der Einflüsse muss 100 ergeben. Verwenden Sie die Option "Prozentualen Einfluss gleichmäßig verteilen" (die Schaltfläche mit dem "="-Zeichen), um den prozentualen Einfluss aller Raster gleichmäßig auszugleichen und sie auf den Wert 100 zu summieren. Remap-Tabelle: Feld – Das Feld der Eingabe-Kriterien, die gewichtet werden sollen. Wert: Der Wert des Eingabefeldes. Skala – Die Ausgabe-Auswertungsskala für das Kriterium, wie in der Einstellung Skala angegeben. Eine Änderung dieser Werte führt zu einer Änderung des Wertes im Eingabe-Raster. Sie können direkt einen Wert eingeben oder einen Wert aus der Dropdown-Liste auswählen. Zusätzlich zu numerischen Werten sind die folgenden Optionen verfügbar: Eingeschränkt – Weist Zellen in der Ausgabe den eingeschränkten Wert (den Minimalwert des festgelegten Auswertungsmaßstabes, minus 1) zu, unabhängig davon, ob in anderen Eingabe-Rastern ein anderer Auswertungsmaßstab für diese Zelle festgelegt ist. NoData – Weist Zellen in der Ausgabe den Wert "NoData" zu, unabhängig davon, ob in anderen Eingabe-Rastern ein anderer Auswertungsmaßstab für diese Zelle festgelegt ist. Skala – Skalenwert zum Definieren der Remap-Werte. Treffen Sie eine Auswahl aus einer Liste vordefinierter Skalenwerte. Sie können auch Ihren eigenen Skalenwert definieren, indem Sie die Bindestriche oder Leerstellen für Parameterzeichen eingeben, um Werte zu trennen. Einem negativen Wert muss ein Leerzeichen vorangehen.	WOTable

Rückgabewert

Beschriftung	Erläuterung	Datentyp
Ausgabe-Raster	Das gewichtete Ausgabe-Raster.	Raster

Python

WeightedOverlay(in_weighted_overlay_table)

Name	Erläuterung	Datentyp
in_weighted_overlay_table	Das Werkzeug Gewichtete Überlagerung ermöglicht die Berechnung einer mehrere Kriterien umfassenden Analyse zwischen mehreren Rastern. Eine Overlay-Klasse wird verwendet, um die Tabelle zu definieren. Das Objekt WOTable wird verwendet, um die Kriterien-Raster und ihre jeweiligen Eigenschaften anzugeben. Das Objekt hat folgendes Format: WOTable(weightedOverlayTable, evaluationScale)	WOTable

Rückgabewert

Name	Erläuterung	Datentyp
out_raster	Das gewichtete Ausgabe-Raster.	Raster

Codebeispiel

WeightedOverlay – Beispiel 1 (Python-Fenster)

In diesem Beispiel wird ein Eignungs-IMG-Raster erstellt, das potenzielle Standorte für ein Skigebiet identifiziert.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"

outsuit = WeightedOverlay(WOTable(
           [
            ["snow", 50, 'VALUE', RemapValue([[1,"Nodata"],[5,3],[9,10],["NODATA","NODATA"]])],
            ["land", 20, '', RemapValue([["water","1"],["forest",5],["open field",9],["NODATA", "NODATA"]])],
            ["soil", 30, 'VALUE', RemapValue([[1,"Restricted"],[5,5],[7,7],[9,9],["NODATA", "Restricted"]])]
           ],[1,9,1]))
outsuit.save("C:/sapyexamples/output/outsuit.img")

WeightedOverlay – Beispiel 2 (eigenständiges Skript)

In diesem Beispiel wird ein Eignungs-IMG-Raster erstellt, das potenzielle Standorte für ein Skigebiet identifiziert.

# Name: WeightedOverlay_Ex_02.py
# Description: Overlays several rasters using a common scale and weighing
#    each according to its importance.
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster1 = "snow"
inRaster2 = "land"
inRaster3 = "soil"

remapsnow = RemapValue([[0,1],[1,1],[5,5],[9,9],["NODATA","NODATA"]])
remapland = RemapValue([[1,1],[5,5],[6,6],[7,7],[8,8],[9,9],["NODATA","Restricted"]])
remapsoil = RemapValue([[0,1],[1,1],[5,5],[6,6],[7,7],[8,8],[9,9],["NODATA", "NODATA"]])

myWOTable = WOTable([[inRaster1, 50, "VALUE", remapsnow],
                     [inRaster2, 20, "VALUE", remapland],
                     [inRaster3, 30, "VALUE", remapsoil]
					          ], [1, 9, 1])

# Execute WeightedOverlay
outWeightedOverlay = WeightedOverlay(myWOTable)

# Save the output
outWeightedOverlay.save("C:/sapyexamples/output/weightover2")

Umgebungen

Auto-Commit, Zellengröße, Projektionsmethode für Zellengröße, Komprimierung, Aktueller Workspace, Ausdehnung, Geographische Transformationen, Maske, Ausgabe-CONFIG-Schlüsselwort, Ausgabe-Koordinatensystem, Faktor für parallele Verarbeitung, Scratch-Workspace, Fang-Raster, Kachelgröße

Lizenzinformationen

• Basic: Erfordert Spatial Analyst
• Standard: Erfordert Spatial Analyst
• Advanced: Erfordert Spatial Analyst
