Mit dem Werkzeug Vereinigen (Union) wird die geometrische Vereinigung einer beliebigen Anzahl von Feature-Classes und Feature-Layern berechnet.
Lizenz:
Bei ArcGIS Desktop Basic- und Desktop Standard-Lizenzen ist die Anzahl der Eingabe-Feature-Classes oder -Layer auf zwei begrenzt.
Alle Eingabe-Feature-Classes oder -Feature-Layer müssen Polygone sein.
Die Ausgabe-Feature-Class enthält Polygone, die die geometrische Vereinigung aller Eingaben sowie alle Felder aus den Eingabe-Feature-Classes darstellen. Nachstehend finden Sie Beispiele dafür, wie den Ausgabe-Features Attributwerte hinzugefügt werden.
Funktionen des Werkzeugs Vereinigen (Union):
- Den Raumbezug für die Verarbeitung bestimmen. Dies ist außerdem der Ausgabe-Raumbezug. Weitere Informationen zur Vorgehensweise finden Sie unter Raumbezug und Geoverarbeitung. Alle Eingabe-Features-Classes werden in diesen Raumbezug projiziert.
- Die Features auseinander brechen und zu Clustern zusammenfassen. Beim Auseinanderbrechen werden bei den Schnittpunkten von Feature-Kanten Stützpunkte eingefügt. Bei der Bildung von Clustern werden die Stützpunkte innerhalb der XY-Toleranz miteinander verbunden.
- Findet geometrische Beziehungen (Überlappung) zwischen den Features aller Feature-Classes.
- Schreibt diese Überlappungen in die Ausgabe.
Wenn mehrere Feature-Classes oder -Layer in der Liste der Eingabe-Features angegeben werden, wirkt sich die Reihenfolge der Einträge in der Liste nicht auf den Ausgabe-Feature-Typ aus, aber der Raumbezug des obersten Eintrags in der Liste im Werkzeugdialogfeld (der erste Eintrag bei der Skripterstellung) wird während der Verarbeitung verwendet und auf die Ausgabe festgelegt.
Um den Ausgabe-Raumbezug (Koordinatensystem und Domänen) explizit zu steuern, überschreiben Sie die Standardeigenschaften des Raumbezugs mit den entsprechenden Geoverarbeitungsumgebungen.
Tipp:
Das Werkzeug Vereinigen (Union) kann mit einer einzelnen Eingabe-Feature-Class oder einem Eingabe-Feature-Layer ausgeführt werden. Mit einer einzigen Eingabe findet das Werkzeug nicht die Überlappungen zwischen den Features aus den verschiedenen Feature-Classes oder -Layern, sondern die Überlappungen zwischen den Features innerhalb der einzelnen Eingabe. Die Flächen, in denen Features sich überlappen, werden in neue Features mit allen Attributinformationen des Eingabe-Features unterteilt. Die überlappende Fläche erstellt immer zwei identische Überlappungs-Features, eines für jedes Feature, das an dieser Überlappung beteiligt ist.

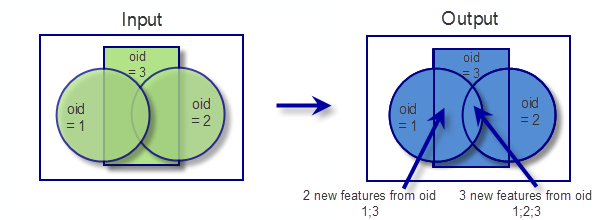

Die folgende Abbildung veranschaulicht das Ergebnis der Vereinigung überlappender Features innerhalb einer Feature-Class. Die überlappende Fläche wird dupliziert, um alle Attribute und Flächen beizubehalten. Um die überlappenden Features neu zu erstellen, verwenden Sie das Werkzeug Zusammenführen (Dissolve) für die Ausgabe, und führen Sie mit Ausnahme des FID-Feldes alle Felder zusammen.
Die folgende Abbildung zeigt die Ausführung des Werkzeugs Vereinigen (Union), wobei der Parameter Lücken erlaubt deaktiviert ist. Ein Polygon-Feature wird in einem ansonsten leeren Raum erstellt. Die Features können mittels einer Attributabfrage aller FID-Felder des Eingabe-Features, die gleich -1 sind, ermittelt werden. Alle anderen Attributwerte für die Lücken-Features werden auf leere Zeichenfolgen oder 0 festgelegt.
