Die Modellierung von Telekommunikationssystemen kann aus Sicht des Datenvolumens eine große Herausforderung darstellen. Durch das Konzept der Gruppierung können nichträumliche Objekte mit gemeinsamer Attribuierung und Topologie logisch zusammengefasst und in einer Telekommunikationsnetzart unter Verwendung einer einzigen Zeile in der Datenbank dargestellt werden.
Beim Modellieren eines einzelnen Glasfaserstrangs in einem Glasfaserkabel ermöglicht die Gruppierung eine effiziente Darstellung durch die Verwendung von Einheitenkennungen und einem erweiterten Schema, um den Speicherbedarf zu reduzieren. Dieser Ansatz ersetzt physische Gruppen von Objekten durch vom System verwaltete Attribute, wodurch die Interaktion mit einer großen Anzahl ähnlicher Objekte intuitiver wird und die Modellierung der Konnektivität zwischen Geräten mit großer Kardinalität, wie z. B. Ports und Transceiver in einem Switch oder Router, verbessert wird.
Einheitenkennungen (oder Einheiten-IDs) werden verwendet, um alle Objekte (z. B. Ports oder Fasern) innerhalb eines Geräts, die verbunden werden können, zu identifizieren. Eine Einheiten-ID ist für jede Komponente des Geräts eindeutig und wird auf oberster Ebene der Containment-Hierarchie eines Geräts verwaltet, um Assets in einem nichträumlichen Knotenobjekt logisch zu gruppieren, wenn dem Asset-Typ die Netzwerkkategorie "Identifizierbare Einheit" zugewiesen ist.

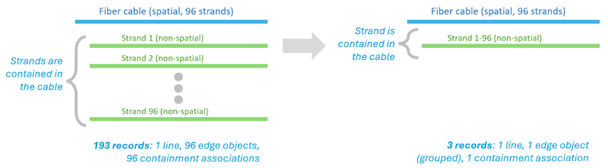

Betrachten wir zum Beispiel ein 96 Stränge umfassendes Glasfaserkabel, das unten (links) als ein Linien-Feature mit 96 nichträumlichen Kantenobjekten und 96 entsprechenden Zuordnungen dargestellt ist. Dies kann effizienter dargestellt werden, wie unten (rechts) gezeigt, indem die Stränge in einem einzigen Feature mit einem Kantenobjekt und einer Containment-Zuordnung gruppiert werden, wodurch der Modellierungsprozess optimiert und die Anzahl der Datensätze reduziert wird, was für eine effektive Verwaltung des Netzwerks erforderlich ist.
Sie können Farbschemas auf Glasfaserkabel und Glasfaserstränge anwenden, um die einzelnen Einheiten, aus denen das gruppierte Objekt besteht, zu unterscheiden und zu identifizieren. Die Bereiche Zuordnungen ändern und Verfolgung bieten die Möglichkeit, mit diesen Einheitenkennungen und Farbschemas zum Erstellen von Zuordnungen und Angeben von Verfolgungspositionen zu arbeiten.
Hinweis:
Wenn Sie mit gruppierten Kanten- und Knotenobjekten in einer Telekommunikationsnetzart arbeiten, wird keine Konnektivität zwischen einem gruppierten Kantenobjekt und einem nicht gruppierten Knotenobjekt unterstützt. Ein generisches gruppiertes Knotenobjekt, dem die Netzwerkkategorie "Konnektor-Knoten" zugewiesen ist, kann in diesem Szenario für den Übergang zwischen gruppierten und nicht gruppierten Objekten verwendet werden.
Ausnahmen zu dieser Regel finden sich in Szenarien, in denen nicht gruppierte Einheiten-Container-Bauteile mit gruppierten Kantenobjekten verbunden sind. In diesem Fall sind keine Konnektor-Knoten erforderlich. Das gruppierte Kantenobjekt gibt die erforderlichen Informationen zur ersten "Von"- und "Nach"-Einheit und die Anzahl der Einheiten für die Konnektivität an, die bei der Validierung des Inhalts des Knotenobjekts, das durch die Einheit des Bauteils identifiziert wird, hergestellt werden soll.
