Festlegen von Optionen für das Überdrucken

Symbole in einer Karte liegen oft über anderen Symbolen oder Karteninhalten in der Darstellungsreihenfolge. Punktsymbole werden beispielsweise in der Regel über Polygon-Symbolen, Grundkarten oder Bilddaten platziert. Beim Drucken einer Karte oder eines Layouts überdecken die Farben auf der oberen Ebene standardmäßig die Farben auf darunterliegenden Ebenen. Es wird dann nur die oberste Farbe (nicht die darunterliegenden Farben) direkt auf die Seite gedruckt. Diese Option ist in der Regel vorteilhaft, da die gewählten Farben wie erwartet gedruckt werden und sich nicht mit anderen Farben vermischen.

In einigen Fällen möchten Sie jedoch vielleicht Farben bewusst überdrucken. Überdrucken bedeutet, dass die darunterliegenden Farben nicht ausgeblendet werden. Es empfiehlt sich, dunkle, kleine oder detaillierte Punktsymbole oder Textsymbole zu überdrucken. Wenn Sie beim Drucken nicht überdrucken, können kleinste Registrierungsfehler zu kleinen weißen Stellen führen, an denen keine Tinte gedruckt wurde. Besonders vor kleinen dunklen Details fallen diese Stellen auf und lenken ab. Wenn Sie diese Features überdrucken, wird die dunkle Tinte durch die darunterliegenden Farben nicht beeinträchtigt, und Sie vermeiden weiße Stellen.

Das Überdrucken ist ein spezieller Workflow, der nur bei der direkten Ausgabe auf einer Offsetdruckmaschine oder beim Senden einer PDF-Datei an eine Druckerei angewendet werden kann. Es wird nur im Überdruck-Vorschau-Modus in Desktop-Publishing-Anwendungen wie Adobe Acrobat oder beim Senden einer PDF-Datei an eine Offsetdruckmaschine berücksichtigt. Das Überdrucken ist mit einem typischen Desktop-Drucker oder selbst mit einem Großformat-Tintenstrahldrucker nicht möglich.

Festlegen des Überdruckens auf einem Symbol-Layer

Sie können das Überdrucken auf Symbol-Layern einrichten. Das bedeutet, dass Sie einige Teile eines Symbols überdrucken können und andere nicht.

Führen Sie die folgenden Schritte aus, um festzulegen, dass ein Symbol-Layer überdruckt wird:

1. Klicken Sie im Modus Symbol formatieren des Bereichs Symbolisierung auf der Registerkarte Eigenschaften auf die Registerkarte Layer .
2. Aktivieren Sie unter der Überschrift Ausgabe die Option Überdrucken.

Festlegen des Überdruckens für ein Textsymbol

Da Textsymbole keine Symbol-Layer haben, legen Sie das Überdrucken für das gesamte Textsymbol fest.

Führen Sie die folgenden Schritte aus, um das Überdrucken für ein Textsymbol festzulegen:

1. Öffnen Sie die Eigenschaften des Textsymbols.
2. Aktivieren Sie unter der Überschrift Ausgabe die Option Überdrucken.

Simulieren des Überdruckens in einer exportierten PDF-Datei

Wenn Sie eine Karte oder ein Layout in eine PDF-Datei exportieren, können Sie ein Überdrucken in der Ausgabe simulieren. Das Simulieren des Überdruckens wird manchmal auch als Softproof bezeichnet und zeigt, wie überlappende Flächen mit Freihandeingaben auf einer gedruckten Seite aussehen werden. In der Abbildung unten wird eine Überdrucken-Simulation veranschaulicht.

Vorsicht:

Die Karte oder das Layout muss ein CMYK-Farbmodell nutzen, um das Überdrucken in der exportierten PDF-Datei zu simulieren. Die Überdrucken-Simulation wird nicht für RGB-Projektelemente unterstützt.

Die Kreise auf der linken Seite in der Abbildung unten zeigen die Standardeinstellung für die Ausgabe, bei der die Zyan-Tinte die Magenta-Tinte nicht überdruckt. Die Magenta-Tinte wird durch die Zyan-Tinte überdeckt. Unter dem Zyan-Kreis wird keine Magenta-Tinte gedruckt. Die Kreise auf der rechten Seite zeigen eine Überdrucken-Simulation. Sie verdeutlicht, wie die Zyan-Tinte beim Drucken der Seite mit der Magenta-Tinte vermischt würde. Beide Tinten werden als vollständige Kreise gedruckt und dort, wo sich die Kreise überlappen, miteinander vermischt.

Im Beispiel auf der rechten Seite ist der im Zyan-Kreis verwendete Füllsymbol-Layer auf Überdrucken festgelegt, und im Bereich Export ist die Option Überdrucken simulieren aktiviert, wenn eine Karte oder ein Layout in eine PDF-Datei exportiert wird.

Die Abbildung vergleicht die Standardeinstellungen mit überdeckenden Farben auf der linken Seite mit einer Überdrucken-Simulation auf der rechten Seite.

Informationen zum Verarbeiten von Farbkanälen

Wenn Sie das Überdrucken für Symbole festlegen, die mit Prozessfarben (Farben im CMYK-Farbmodell) oder Spotfarben definiert sind, beachten Sie, dass das Überdrucken nur erfolgt, wenn die überlappenden Farben keine allgemeinen Farbkanäle (Cyan, Magenta, Gelb oder Schwarz) gemeinsam verwenden. Mindestens eine der überlappenden Farben muss für jeden Kanal einen Wert von 0 % haben, damit ein Überdrucken erfolgen kann, selbst wenn die Eigenschaft für das Überdrucken festgelegt ist. Ein Symbol, dessen Farbe beispielsweise zu 30 % aus Gelb besteht, wird beim Überdrucken nicht gemischt, wenn es ein Symbol überlagert, dessen Gelbanteil größer als 0 % ist. Stattdessen wird die Farbe des obersten Symbols in der Darstellungsreihenfolge angezeigt und das darunter liegende Symbol wird ausgeblendet. Dies ist die branchenübliche Erfahrung beim Überdrucken von Prozessfarben. Dies gilt auch für Spotfarben, wenn dieselbe Spotfarbe verwendet wird, selbst wenn sich der Wert der Tönung ändert. Das Mischen von Farben durch Überdrucken bei Spotfarben ist nur möglich, wenn die überlappenden Farben eindeutige Spotfarben sind.

Dies wird in den folgenden Abbildungen veranschaulicht:

Zwei Features, die beide den Cyan-Kanal (c) verwenden (100 % bzw. 1 %). Die Farbe des blauen Rechtecks ist definiert als c=100, m=0, y=0, k=0. Die Farbe des rosafarbenen Features ist definiert als c=1, m=30, y=0, k=0). Es tritt kein Überdrucken auf.

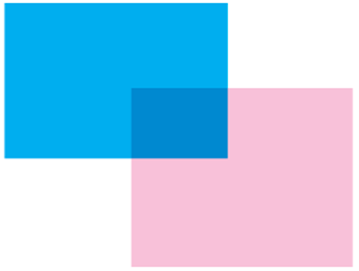

Zwei Features, die keinen Prozessfarbkanal teilen (c). Die Farbe des blauen Rechtecks ist definiert als c=100, m=0, y=0, k=0. Die Farbe des rosafarbenen Features ist definiert als c=0, m=30, y=0, k=0). Es tritt Überdrucken auf.

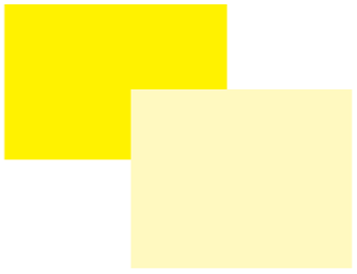

Zwei Features, die beide denselben Spot-Gelbton verwenden (100 % bzw. 30 % Tönung). Es erfolgt kein Überdrucken, da sie dieselbe Spotfarbe teilen.

Zwei Features, die keine Spotfarbe teilen. Obwohl es den Rechtecken in der Abbildung oben ähnlich sieht, verfügt das obere Rechteck über die Spotfarbe Geld mit 100 % Tönung. Das untere Rechteck ist eine Prozessfarbe, die als CMYK c=0, m=0, y=30, k=0 definiert ist. Ein Überdrucken tritt auf, weil sie keine Spotfarbe teilen.
