Verorten von Routen und Messwerten

Mit der Location Referencing-Lizenz verfügbar.

Verwenden Sie das Werkzeug Route und Messwerte verorten, um nach einer Route zu suchen und Messwerte auf ihr zu verorten. Sie können eine Route suchen und auf die Route zoomen, bei einem bestimmten Messwert eine Markierung einfügen, eine Mittelachse durch Fangen an dieser Messwertmarkierung digitalisieren und die resultierende Mittelachse bei der Routenbearbeitung verwenden.

  1. Klicken Sie auf die Registerkarte Location Referencing.
  2. Klicken Sie in der Gruppe Werkzeuge auf den Dropdown-Pfeil Route und Messwerte verorten.

    Das Dialogfeld Route suchen wird angezeigt.

  3. Wählen Sie aus der Dropdown-Liste Netzwerk das Netzwerk aus, das die Route enthält, die Sie suchen möchten.
  4. Wählen Sie in der Dropdown-Liste Feld das Feld aus, das Sie zum Suchen der Route verwenden möchten.
  5. Geben Sie den Routennamen in das Textfeld ein, und klicken Sie auf die Schaltfläche Zoomen Zoomen.

    Die Karte zoomt auf die Position der Route, die in Orange hervorgehoben ist, und die Optionen unter Messwerte suchen werden angezeigt.

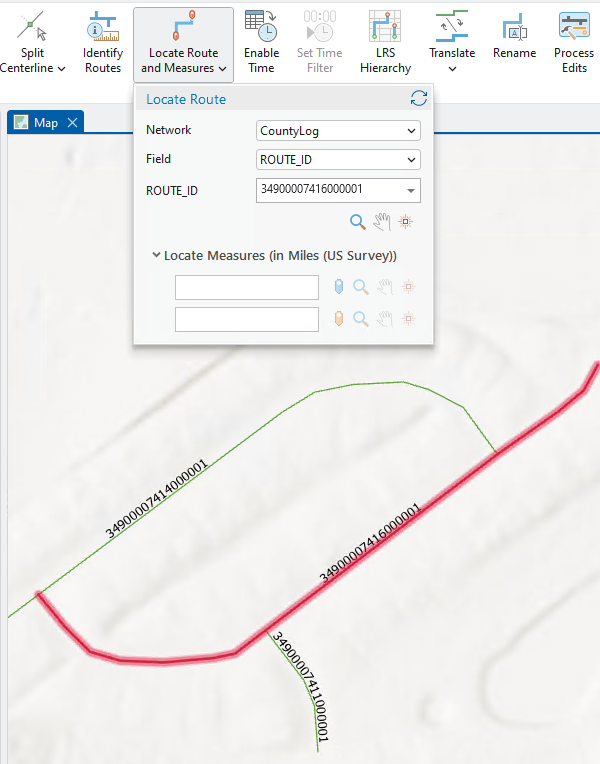

    Optionen unter "Messwerte suchen"
    Die Route wird auf der Karte hervorgehoben, und die Optionen unter "Messwerte suchen" werden angezeigt.

    Sie können mit den folgenden Werkzeugen zur gesuchten Route navigieren:

    WerkzeugBeschreibung

    Zoomen Zoomen

    Zoomt auf die vollständige Geometrie der ausgewählten Route und zentriert die Ansicht.

    Schwenken Schwenken

    Verschiebt die Ansicht auf der aktuellen Zoomstufe in die Mitte der Route.

    Aufblinken lassen Aufblinken lassen

    Lässt die Route auf der Karte aufblinken

  6. Geben Sie den Messwert, den Sie suchen möchten, im ersten Textfeld Messwert suchen an, und klicken Sie auf die Schaltfläche der blauen Messwertmarkierung Messmarker.

    Eine blaue Messwertmarkierung Messmarker mit dem Messwert wird auf der Karte angezeigt.

  7. Zusätzlich können Sie einen zweiten Wert im Textfeld Messwert suchen angeben, um einen zweiten Messwert auf derselben Route zu suchen.

    Eine orangefarbene Messwertmarkierung Messmarker mit dem Messwert wird auf der Karte angezeigt.

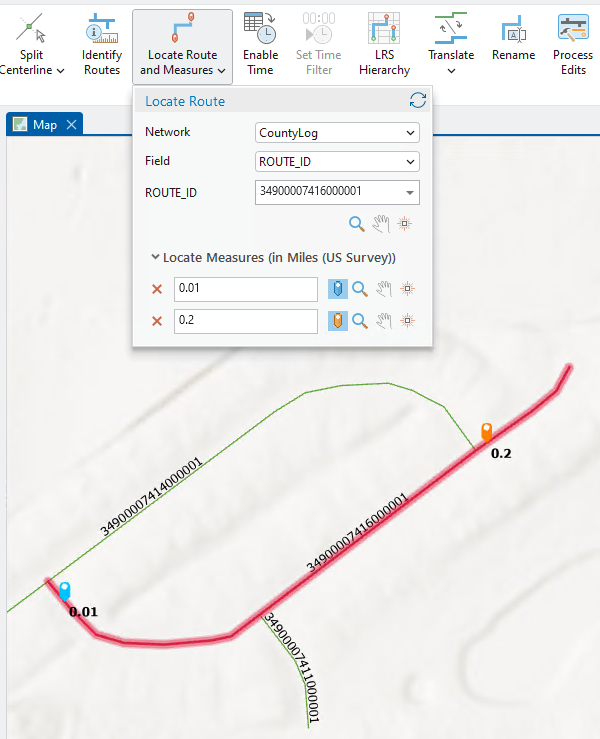

    Dialogfeld "Route suchen", nachdem Messwert-Marker festgelegt wurden
    Hinweis:

    Je nach Ihrer Konfiguration könnte das Dialogfeld Wählen Sie eine Route aus für Routen mit mit Zeitintervallen angezeigt werden:

    Auswählen einer Routen-Tabelle

    Wenn ein Netzwerk mit einem Zeitfilter veröffentlicht wurde, können Sie mit dem Zeitschieberegler die Karte auf ein vorheriges Datum einstellen. Der Messwert-Marker wird entsprechend dem auf dem Zeitschieberegler eingestellten Zeitpunkt auf der Route hinzugefügt.

    Wenn ein Netzwerk ohne einen Zeitfilter veröffentlicht wurde, wird die Tabelle Wählen Sie eine Route aus mit allen Zeitbereichen der ausgewählten Route angezeigt. Wählen Sie das Zeitintervall aus, in dem Sie einen Messwert suchen und einen Marker hinzufügen möchten.

  8. Nachdem die Markierungen an den angegebenen Messwerten an der Route platziert wurden, haben Sie folgende Möglichkeiten:
    • Digitalisieren Sie eine Mittelachse durch Fangen an den Bis-Messwertpunkten.
    • Klicken Sie auf die Schaltfläche Zurücksetzen Aktualisieren, um alle zuvor auf der Karte verorteten Routen und Messwerte zu löschen.
