Los gráficos de calor de matriz analizan las relaciones entre dos campos de categorías, que se pueden visualizar mediante recuento o resumir mediante un campo numérico. Cada celda de un gráfico de calor de matriz corresponde a la intersección de las categorías de los campos Columna y Fila, y todos los registros que comparten esos dos valores de categoría se agregarán a la misma celda. Por ejemplo, en el siguiente diagrama, todos los registros con un valor de C en el campo Fila y con un valor de X en el campo Columna se agregarán a la misma celda.
Variables
Los gráficos de calor de matriz agregan emparejamientos entre los campos Columna y Fila en una cuadrícula de celdas.
Nota:
Los campos Columna y Fila deben ser de tipo fecha, entero o texto.
De forma predeterminada, un gráfico de calor de matriz muestra el recuento de ocurrencias entre las categorías de campo Columna y Fila. Opcionalmente, puede resumir una variable numérica eligiendo un campo Número y un método de Agregación. Aplicar una variable numérica resulta útil si desea investigar los patrones de un campo secundario cuando se intersecan dos categorías. El método de agregación puede ser uno de los siguientes:
- Recuento: la cantidad de registros en cada celda
- Suma
- Valor medio
- Mediana
- Mínimo
- Máximo
Opciones de colocación de tiempo
Cuando se utiliza un campo de fecha para las propiedades de Columna o Fila, las opciones de agregación de tiempo se pueden configurar mediante el botón de alternancia Habilitar agrupación en bins temporales para columnas o Habilitar agrupación en bins temporales para filas. Cuando se habilita la agrupación en bins temporales, varias opciones controlan el tamaño de intervalo y la configuración relacionada aplicada a la agrupación en bins.
Tamaño del intervalo
Los datos temporales se agrupan en bins en intervalos de tiempo. Se elige un tamaño de intervalo predeterminado basado en la extensión temporal del dataset que se puede cambiar manualmente usando la opción Tamaño del intervalo.
Alineación de intervalos
Los intervalos de tiempo se pueden alinear con el primer punto de datos, con el último punto de datos o con un tiempo de referencia específico.
La opción Alinear con primer punto de datos inicia la agrupación en bins con la primera fecha y avanza hacia delante.
La opción Alinear con último punto de datos inicia la agrupación en bins con la fecha más reciente y avanza hacia atrás.
La opción Tiempo de referencia inicia la agrupación en bins en una fecha concreta definida por el usuario.
Es importante tener en cuenta la alineación de intervalo porque pueden crearse bins parcialmente vacíos, dependiendo de la configuración. Los bins vacíos parcialmente pueden dar la impresión errónea de que hay una caída en el valor o recuento durante ese tiempo cuando en realidad la recopilación de datos ha comenzado o terminado durante ese bin. Para evitar el sesgo en el bin, active la opción Acortar el intervalo incompleto. Esto elimina el bin parcialmente lleno de la visualización.
Ejes
Varias opciones controlan los ejes y la configuración relacionada.
Límite de caracteres
Las etiquetas de categoría se truncan en 11 caracteres de forma predeterminada. Cuando las etiquetas se truncan, el texto completo está disponible al desplazar el cursor sobre la etiqueta. Para mostrar todo el texto de la etiqueta en el gráfico, aumente el límite de caracteres de la etiqueta.
Orientación de etiqueta
Las etiquetas de los ejes pueden configurarse para mostrarse con una de las orientaciones siguientes: automático, horizontal, diagonal o vertical.
Apariencia
Varias opciones controlan la apariencia del gráfico y la configuración relacionada.
Títulos y descripción
Los títulos predeterminados de los gráficos y ejes se basan en los nombres de las variables y el tipo de gráfico. Estos valores se pueden editar en la pestaña General del panel Propiedades de gráfico. También puede proporcionar un valor para la opción Descripción, que es un bloque de texto que aparece en la parte inferior de la ventana del gráfico.
Color
Las celdas de cuadrícula se simbolizan con colores graduados que corresponden a un recuento o un valor resumido en los emparejamientos de categorías entre los campos Columna y Fila. Puede ajustar un método de clasificación de color, el número de clases y el esquema de color en la pestaña Datos del panel Propiedades de gráfico.
Ordenar
Los ejes de los gráficos de calor matriciales se ordenan alfabéticamente por categorías de forma automática. La ordenación de cada eje se puede cambiar con las opciones Ordenar columnas y Ordenar filas del panel Propiedades de gráfico. Las siguientes opciones de ordenación están disponibles para los gráficos de calor de matriz:
- Ascendente: las categorías se ordenan en orden alfabético.
- Descendente: las categorías se clasifican en orden alfabético inverso.
- Personalizado: las categorías se pueden organizar manualmente en la tabla Orden personalizado.
Ejemplos
Cree un gráfico de calor de matriz para identificar los vuelos que tienen el tiempo de retraso medio de llegada más alto entre la ciudad de origen y la de destino, definiendo las siguientes propiedades:
- Columna:DestCity
- Fila:OrigCity
- Agregación: Valor medio
- Número:DelayTime

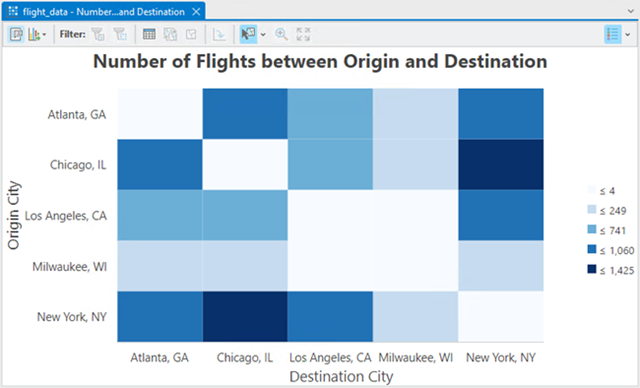

Cree un gráfico de calor de matriz para identificar las ciudades que tienen el mayor recuento de vuelos entre origen y destino, definiendo las siguientes propiedades:
- Columna: DestCity.
- Fila: OrigCity.
- Agregación: Recuento.
- Número: deje esta propiedad sin definir.
