Soporte para sensores de radar de apertura sintética

ArcGIS Pro admite sensores de radar de apertura sintética (SAR). Los datos de sensor admitidos se tratan como una capa ráster con propiedades y capacidades de radar. El nivel de soporte depende del sensor.

Cuando os datos de sensores admitidos se cargan en ArcGIS Pro, se renderizan con el número de polarizaciones disponibles. Si los datos del sensor tienen una polarización simple, los datos se tratan como una capa ráster de banda única. Por defecto, se muestra como un ráster de banda única mediante la simbología Extendida y el tipo de extensión Desviación estándar.

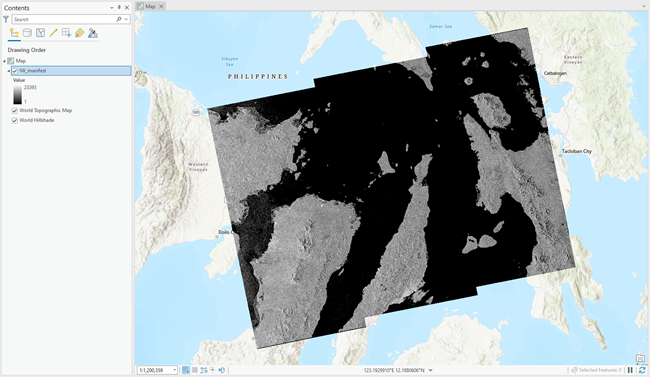

Se muestra la representación en pantalla predeterminada de los datos de SAR de polarización única.

Si los datos del sensor son de doble polarización (VV, VH o HH, HV), los datos se tratan como una capa ráster de dos bandas y se renderizan con simbología RGB. De forma predeterminada, se muestra como Rojo = banda 1, Verde = banda 2 y Azul = banda 2.

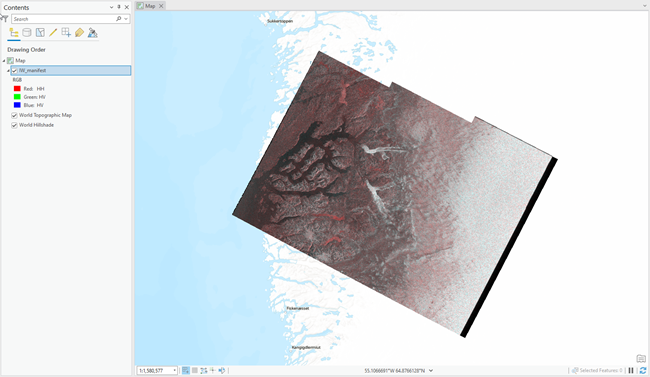

Se muestra la representación predeterminada para los datos de SAR de doble polarización.

Si los datos del sensor son de polarización cuádruple (incluyen VV, VH, HH y HV), los datos se tratan como un ráster de cuatro bandas y se renderizan con la simbología RGB. De forma predeterminada, se muestra como Rojo = banda 1, Verde = banda 2 y Azul = banda 3.

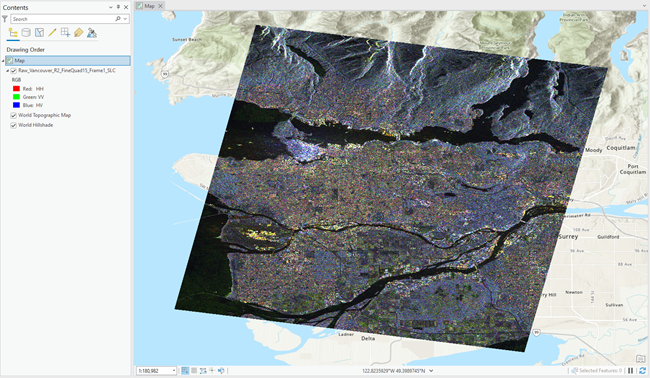

Se muestra la representación predeterminada para los datos SAR de polarización cuádruple.

Cuando solo se muestra una única polarización utilizando la simbología Extendida, se puede elegir uno de los siguientes tipos de extensión que es específico para mejorar la visualización SAR:

• Raíz cuadrada: se aplica una extensión lineal sobre los valores de la raíz cuadrada de los píxeles.
• Logaritmo: se aplica una extensión lineal sobre los valores 10log₁₀ de los píxeles.

Nota:

Una vez que una herramienta externa al conjunto de herramientas Radar de apertura sintética haya procesado el dataset, ya no se considera una capa de radar, ya que los metadatos de radar ya no están disponibles.

Las tablas siguientes enumeran las herramientas de geoprocesamiento y las funciones de ráster disponibles para los distintos sensores de SAR. La capacidad de procesar los datos mediante polarizaciones específicas solo está disponible a través de las herramientas de geoprocesamiento. Todas las herramientas de geoprocesamiento de las dos primeras tablas requieren la licencia de extensión de ArcGIS Image Analyst, excepto la herramienta Crear composición de color. La tabla de funciones ráster muestra las licencias necesarias para las distintas funciones.

Herramientas SAR para datos GRD

Herramienta	GRD de Sentinel-1	GRD de ICEYE	GRD de RCM	RADARSAT-2 SGX	GEC de Capella	GEO de Capella
Descargar archivo de órbita
Aplicar corrección de órbita
Eliminar ruido térmico
Aplicar corregistro
Aplicar calibración radiométrica
Aplicar aplanamiento de terreno radiométrico
Calcular coherencia
Eliminar ráfagas
Eliminar ruido
Aplicar corrección de terreno geométrica
Convertir unidades SAR
Multiaspecto
Crear composición de color
Calcular índices SAR
Detectar zonas oceánicas luminosas
Detectar objetos oceánicos oscuros
Extraer agua

Nota:

Los datos RADARSAR SGX son parecidos a los datos SGF, SCN, SCW, SCF, y SCS en cuanto a funcionalidad.

Herramientas SAR para datos complejos

Herramienta	SLC de Sentinel-1	SICD de ICEYE	RCM SLC	SLC de RADARSAT-2	SICD de Capella
Descargar archivo de órbita
Aplicar corrección de órbita
Eliminar ruido térmico
Aplicar corregistro
Aplicar calibración radiométrica
Aplicar aplanamiento de terreno radiométrico
Calcular coherencia
Eliminar ráfagas
Eliminar ruido
Aplicar corrección de terreno geométrica
Convertir unidades SAR
Multiaspecto
Crear composición de color
Calcular índices SAR
Detectar zonas oceánicas luminosas
Detectar objetos oceánicos oscuros
Extraer agua

Funciones de ráster de SAR

Función	Nivel de licencia	GRD de Sentinel-1	SLC de Sentinel-1	ICEYE GRD	ICEYE SICD	RCM GRD	RCM SLC	RADARSAT-2 SGX	SLC de RADARSAT-2	GEC de Capella	GEO de Capella	SICD de Capella
Eliminación de ruido térmico de Sentinel-1	Desktop Basic
Calibración radiométrica de Sentinel-1	Desktop Basic
Eliminación de ruido térmico	Extensión ArcGIS Image Analyst
Calibración de radar	Desktop Basic
Moteado	Desktop Basic
Aplanamiento del terreno	Extensión ArcGIS Image Analyst
Conversión de unidad	Desktop Basic
Complejo	Desktop Basic
Crear composición de color	Desktop Basic
