Las conexiones entre nodos de los datos determinan los diseños que se utilizan. Puede probar las opciones de diseño de los gráficos de vínculos para decidir cuál representa mejor los datos. Si tiene un gráfico de datos grande que tarda mucho en representarse, puede acercar una selección, seleccionar nodos y vínculos en el área y cambiar el diseño de las partes seleccionadas.
Jerárquico
Los diseños jerárquicos organizan los nodos y las relaciones desde los nodos más destacados hasta los menos destacados de las capas con arreglo a la orientación seleccionada.
Los tipos de diseño jerárquico son los siguientes:
- Jerárquico: diseño muy estructurado que destaca los niveles de conexión con vínculos ortogonales
- Curvas jerárquicas: estructura jerárquica con vínculos redondeados
- Organigrama jerárquico: estructura jerárquica con vínculos suavizados
Circular
Los diseños circulares se usan para visualizar y destacar grupos y árboles dentro de una red más grande. Las estructuras principales se organizan como un anillo o estrella con particiones de nodo organizadas como círculos separados.
Los siguientes son los tipos de diseño circular:
- Circular: forma general de anillo o estrella

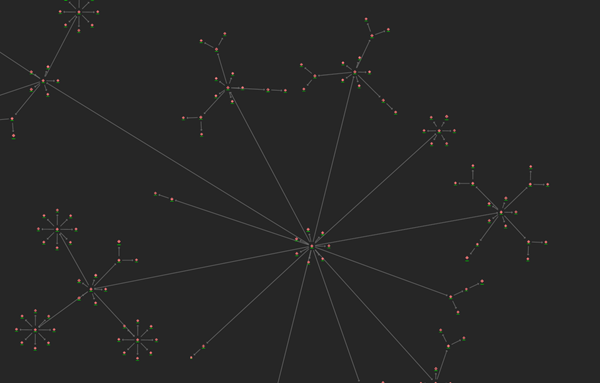

- Subestructuras circulares: forma general de anillo o estrella con énfasis en la detección y partición de subredes con la red más grande como agrupaciones circulares más pequeñas
Orgánico
Los diseños orgánicos dispersan los nodos con fuerzas de empuje y tracción. Son útiles para exponer la simetría y la agrupación en clústeres de una y para visualizar redes con segmentos de base altamente conectados con subgrupos adjuntos. Puede utilizar estos diseños para visualizar redes grandes.
Los tipos de diseño orgánico son los siguientes:
- Orgánico: diseño multifuncional para redes sin dirección
- Subestructuras orgánicas: organiza las subredes como cadenas, ciclos o paralelos
- Subestructuras orgánicas en clústeres: agrupa los clústeres de las subredes
- Agrupado en clúster orgánico: proporciona clustering automática en la red
Árbol
Los diseños de árbol permiten destacar las relaciones principal-secundario en un gráfico.
Los tipos de diseño de árbol son los siguientes:
- Árbol con múltiples elementos principales: considera múltiples elementos principales correspondientes a los nodos del árbol.
- Mapa mental de árbol: delega dos lugares de capa con diferentes orientaciones; por ejemplo, de izquierda a derecha y de derecha a izquierda, o de arriba abajo y de abajo arriba.
- Compacto de árbol: utiliza la colocación próxima para la estructura de árbol más pequeña.
Globo
Los diseños de globo se organizan en un patrón radial alrededor de sus nodos raíz. Puede usarlos para visualizar redes de árbol más grandes.
Los tipos de diseño de globo son los siguientes:
- Globo: diseño de árbol radial desde el centro hacia fuera con subestructuras en un patrón circular.

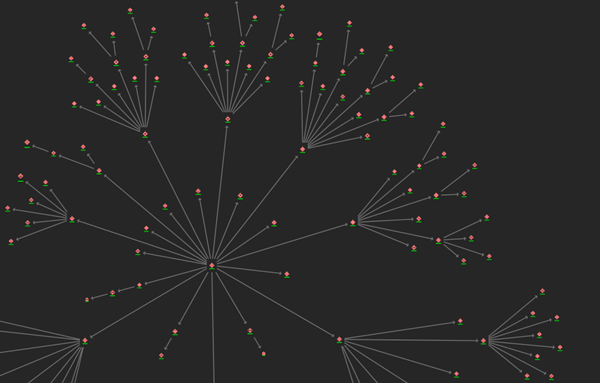

- Rayo de globo: coloca nodos en un patrón de rayo fuera de los nodos raíz.
Radial
Los diseños radiales generan patrones de datos en un gráfico con dirección en los que se puede ver una red de árbol, pero con la raíz en el centro del diagrama. Las entidades más destacadas aparecen en el centro, con anillos concéntricos hacia fuera hasta las entidades menos destacadas en el borde exterior.
Los siguientes son los tipos de diseño radial:
- Radial: diseño circular concéntrico desde el centro
- Dendrograma radial: capas concéntricas en un diseño de árbol de tipo dendrograma
Orientaciones del diseño
La orientación de varios de los tipos de diseño que se mencionan arriba tienen una orientación adicional a la estructura del diseño, como sigue:
- De arriba abajo: organización vertical desde los nodos conectados iniciales de la parte superior hasta los finales de la parte inferior
- De abajo arriba: organización vertical desde los nodos conectados iniciales de la parte inferior hasta los finales de la parte superior
- De izquierda a derecha: organización horizontal desde los nodos conectados iniciales de la parte izquierda hasta los finales de la parte derecha
- De derecha a izquierda: organización horizontal desde los nodos conectados iniciales de la parte derecha hasta los finales de la parte izquierda
