Conectividad y transitabilidad

ArcGIS Pro 3.4 | | Archivo de ayuda

Existen dos términos que se usan para describir cómo las entidades de la red de servicios se relacionan entre sí. La conectividad describe el estado en el que dos entidades tienen conectividad basada en coincidencias geométricas o están conectadas a través de una asociación de conectividad. La transitabilidad describe la situación en la que dos entidades están conectadas o asociadas y tienen los atributos apropiados. Los atributos y los valores de atributos considerados durante un seguimiento se controlan mediante las configuraciones realizadas con las herramientas de geoprocesamiento.

Aplicación del seguimiento

Una operación de seguimiento se desplaza por la red de dos maneras, mediante la conectividad o transitabilidad.

Conectividad

Los seguimientos basados en la conectividad son aquellos que se basan únicamente en la coincidencia geométrica y las asociaciones entre las entidades de su red. Este tipo de seguimientos desconoce las definiciones de subred, configuraciones de terminales, direccionalidad, etc.

La imagen siguiente muestra una subred basada en una fuente eléctrica simple. El cuadrado representa el controlador de subred, las líneas negras son conductores y el diamante es un protector de red. Los círculos grises son activos que no influyen en la transitabilidad pero que aún permiten el seguimiento. La parte a la izquierda del controlador de subred es parte de otra subred.

Una subred simple.

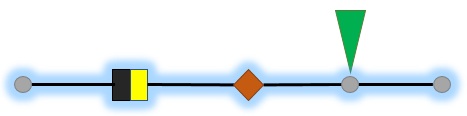

En un seguimiento conectado, el seguimiento se expande hacia abajo por todas las rutas desde el punto de inicio dado. Una vez que el seguimiento llega al final de una ruta o una barrera de entidad, allí se detiene.

Seguimiento basado en la conectividad que devuelve todo.

Se devuelven todas las entidades entre el punto de inicio y las ubicaciones finales en las que se realizó el seguimiento. El seguimiento no reconoce la subred que va más allá del controlador, no reconoce la dirección del flujo de una subred, la direccionalidad del terminal o las rutas, ni el protector de red; una barrera dinámica especificada en la definición de subred. No se realiza el seguimiento de las entidades que están desconectadas de la parte de la red que permite el seguimiento.

Transitabilidad

La transitabilidad se obtiene cuando las entidades conectadas o asociadas cumplen los requisitos especificados en la configuración del seguimiento.

La definición de subred para un nivel indica si la subred es una red basada en fuente o una red basada en sumidero. De forma predeterminada, esta y la ubicación de los controladores de subred se utilizan para determinar la direccionalidad del flujo de recursos:

  • Subred basada en fuente: la dirección del flujo es contraria al controlador de subred.
  • Subred basada en sumidero: la dirección del flujo es hacia el controlador de subred.

Para que un trazado ascendente en una red basada en el origen se detenga en los protectores de red, existe una serie de operaciones que se realizan durante el trazado para descubrir la transitabilidad. Cuando se modela el flujo utilizando controladores de subred, la dirección del flujo se establece ubicando primero el controlador de subred. A partir del controlador, la dirección del flujo queda determinada para todo lo que está aguas abajo. Para este seguimiento, esto incluye las entidades están conectadas al terminal que no está aguas arriba. Una vez establecido el flujo, el seguimiento aguas arriba devuelve las entidades que van contra el flujo. El seguimiento se detiene en el protector de red simbolizado por el diamante naranja.

Trazado restringido basado en la transitabilidad
Trazado ascendente realizado en una red basada en fuente y que está restringido a detenerse en los protectores de red.

Nota:
La inclusión de barreras en un trazado es opcional.

De manera alternativa, si se utiliza un modelo basado en la dirección digitalizada de las líneas para determinar la dirección en la que fluyen los recursos en la red, el parámetro Utilizar dirección digitalizada se puede utilizar con trazados ascendentes y descendentes para determinar el flujo utilizando la dirección digitalizada de la línea o el Id. global De y A del objeto de eje en la asociación, y el atributo Flow direction. Independientemente del modelo que elija, se aplican los mismos conceptos de transitabilidad.

Las configuraciones avanzadas de las herramientas Establecer definición de subred y Seguimiento permiten controlar la configuración de la transitabilidad. Si las configuraciones avanzadas de las herramientas Establecer definición de subred o Seguimiento no están configuradas o especificadas, la operación de seguimiento recorre las rutas de la red según la conectividad. Si se especifican las configuraciones de seguimiento avanzadas, la operación de seguimiento recorre las rutas de la red basándose en la transitabilidad. Tanto la conectividad como la transitabilidad están sujetas a entidades de barrera.

Información de subred

Una subred está definida por un controlador de subred y por la definición de subred establecida para el nivel en el que participa. Esto incluye la extensión de la subred, la dirección del flujo y una definición de las entidades que influyen en la transitabilidad. Para obtener más información, consulte Administración de subredes .

Los seguimientos basados en la conectividad no siguen el concepto de controladores de subred o definiciones de subred. Un seguimiento basado en la conectividad comienza en un punto de inicio definido y recorre la red en todas direcciones hasta alcanzar una barrera de entidades o hasta que no hay más entidades en las que realizar el seguimiento.

La dirección del flujo en los seguimientos basados en la conectividad está influenciada por el controlador de subred y el Tipo de controlador de subred definido para la red de dominio. El Tipo de controlador de subred determina si las subredes de la red de dominio están basadas en fuente o están basadas en sumidero:

  • En una subred basada en fuente, los seguimientos basados en la transitabilidad se alejan del controlador de subred.
  • En una red basada en sumidero, el seguimiento se desplaza hacia el controlador de subred.

Las siguientes imágenes ilustran la dirección del flujo en una subred basada en fuente y en sumidero:

  • Cuadrado negro y amarillo: una entidad de dispositivo con varios terminales
  • Estrella verde: controlador de subred
  • Flecha azul: terminal aguas arriba

Dirección de flujo de subred basada en fuente
Flujo en una subred basada de fuente.
Dirección de flujo de subred basada en sumidero
Flujo en una subred basada en sumidero.

Para obtener más información sobre los terminales, consulte Administración de terminales.

Al configurar una red se define un sistema de clasificación para los niveles y grupos de niveles. Este sistema de clasificación permite al seguimiento recorrer la red en una secuencia lógica. Por ejemplo, un seguimiento aguas arriba en una red basada en fuente que abarca cinco niveles que comienzan en una subred del nivel tres recorre hasta el nivel cuatro y cinco, pero no aguas abajo hasta los niveles dos y uno. Esto es así asumiendo que el nivel de destino se ha establecido en cinco.

Aparte de la clasificación de nivel, una definición de subred puede contener información que indica al seguimiento basado en transitabilidad cuándo detenerse, qué entidades considerar como barreras, qué entidades devolver en los resultados del seguimiento, cómo administrar y calcular la información de atributos sobre la marcha, etc.

Para obtener más información sobre los niveles de destino, la clasificación y demás propiedades de seguimiento de subred, consulte Configuración de seguimiento de subred.

Aplicación a terminales

Dos propiedades definidas para la configuración de terminales influyen en los seguimientos basados en la transitabilidad: la direccionalidad y las rutas válidas. La direccionalidad determina en qué dirección puede desplazarse un trazado por una entidad. Si es direccional, el seguimiento se limita a recorrer solo un terminal y no el otro. Si es bidireccional, el seguimiento puede entrar y salir de ambos. Dentro de una entidad con terminales, existen rutas entre todos los terminales. Para restringir las rutas que un trazado puede recorrer, se definen rutas válidas.

Para obtener más información sobre los terminales, consulte Administración de terminales.

Los seguimientos basados en la conectividad no están sujetos al comportamiento asociado con los terminales direccionales ni a las rutas válidas definidas para una configuración. En el trazado basado en la conectividad, un dispositivo u objeto de cruce con terminales se trata como un solo punto sin terminales. Los seguimientos basados en la transitabilidad están sujetos a la direccionalidad y a las rutas válidas.

En una red basada en fuente, una vez que un trazado de subred, de controlador de subred o de aguas abajo recorre el terminal que no está aguas arriba de un dispositivo u objeto de cruce y sale a través del terminal de aguas arriba, no puede recorrer el terminal de aguas arriba ni continuar hacia fuera por el terminal que no está aguas arriba de otra entidad. Con las redes basadas en sumideros ocurre todo lo contrario.

Los seguimientos de subred tienen un parámetro opcional en la herramienta Seguimiento que permite utilizar un nombre de subred en lugar de un punto de inicio. Si se proporciona un nombre de subred, en lugar de un punto de partida, la herramienta abre la tabla Subredes para buscar todos los controladores de subred asociados con la subred. Por lo tanto, durante un seguimiento de subred, el comportamiento mencionado anteriormente solo es aplicable a los seguimientos de subred que utilizan un punto de inicio y no a los seguimientos a los que se les ha proporcionado un nombre de subred.

La imagen siguiente representa una pequeña subred basada en fuente:

  • Los cuadrados representan entidades con terminales.
    • Cuadrado negro y amarillo: controlador de subred.
      • El color negro representa el terminal aguas arriba.
    • Cuadrado blanco y negro: dispositivo direccional de dos terminales.
      • El color negro representa el terminal aguas arriba.
  • El diamante azul y el triángulo verde representan dos ubicaciones de puntos de inicio.
Dado que se trata de una red basada en fuente, la dirección del flujo es contraria a los controladores de subred.

Subred del controlador de la subred dual simple
La dirección del flujo en la subred basada en fuente es contraria al controlador de subred.

Escenario 1: el seguimiento del controlador de subred se inicia en el diamante azul y se extiende hacia el norte y el sur.

Subred basada en fuente
Escenario 1: los resultados del trazado del controlador de subred solo incluyen un controlador de subred.

El seguimiento devuelve el controlador de subred a la derecha, resaltado en azul. El segundo dispositivo direccional evita que el seguimiento encuentre el controlador de subred a la izquierda.

Escenario 2: el seguimiento del controlador de subred se inicia en el triángulo verde. El seguimiento se extiende hacia el norte y luego hacia el este y el oeste para atravesar los dispositivos direccionales. Se devuelven ambos controladores de subred.

Subred basada en fuente
Escenario 2: los resultados de un trazado de controlador de subred devuelven ambos controladores de subred.
