Disponible con las licencias de ArcGIS Pro Standard y Data Reviewer.
Resumen
La comprobación Buscar huecos de eventos busca eventos con referencias lineales que tengan huecos en la misma ruta o en varias rutas en la fecha y periodo de tiempo de la ruta.
Flujos de trabajo compatibles
Las comprobaciones de ArcGIS Data Reviewer admiten varios métodos para implementar la revisión automática de datos. La tabla siguiente identifica los métodos de implementación admitidos para esta comprobación:
| Tipo de regla de atributo | Compatibles |
|---|---|
Validación | Sí (ArcGIS Pro 3.1 y ArcGIS Enterprise11.1 o posterior) |
Restricción | No |
Descripción general
La comprobación Buscar huecos de eventos busca eventos con referencias lineales con huecos entre eventos de la misma categoría, en la misma ruta o en varias rutas. Por ejemplo, las mismas categorías pueden ser dos eventos de límite de velocidad registrados en la misma ruta que no cubre la longitud de la ruta, lo que dar lugar a un hueco. Esta comprobación considera la fecha y el tiempo como un factor importante porque todo en el sistema de referenciación lineal, incluidas las rutas, los eventos y la calibración de rutas, depende de la fecha y el periodo de tiempo. Por ejemplo, un evento de límite de velocidad en una ruta puede ser solo válido para una fecha y un periodo de tiempo.
Nota:
La comprobación Buscar huecos de eventos se debe crear en la clase de entidad de red de la ruta.
Escenarios de la industria
Esta comprobación se puede utilizar en los siguientes casos:
- En la gestión de carreteras, un evento de límite de velocidad que represente 55 millas por hora (mph) debe abarcar toda la medida de su entidad de ruta correspondiente.
- Para evitar la corrosión de las tuberías, el registro de la medida del revestimiento protector aplicado a las instalaciones subterráneas sin huecos garantiza la exactitud del informe y la seguridad de las entidades subterráneas.
Ejemplos
La siguiente imagen ilustra eventos de errores lineales en rojo que representan huecos entre otros eventos de la misma ruta o de varias rutas.
Utilizar filtros de fecha para acotar los resultados por tiempo
Una ruta representa un evento lineal, como una autopista, en una fecha y momento concretos. Cuando localiza eventos en una ruta, solo se muestran los eventos que estuvieron activos durante el tiempo en que la ruta estuvo activa. La comprobación Buscar huecos de eventos identifica todos los huecos de eventos desde el momento en que la ruta se activó hasta el momento actual.
Para evitar resultados innecesarios de tiempos pasados, la comprobación Buscar huecos de eventos proporciona los dos parámetros de filtro siguientes: filtro de atributo y de origen de evento.
Filtro 1: Atributo

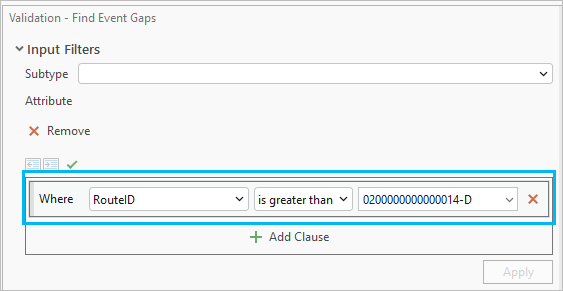

- Atributo: evalúa rutas específicas. Por ejemplo, consulte rutas con un RouteID superior a 020000000000014-D: Where RouteID is greater than 020000000000014-D.
Filtro 2: Origen de evento

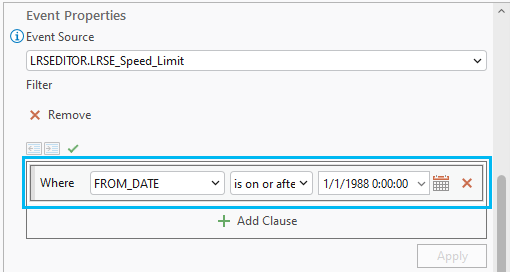

- Origen de evento: acota la evaluación de huecos de eventos a una fecha especificada. Por ejemplo, consulte huecos de eventos a partir del 1/1/1988: Where FROM_DATE is on or after 1/1/1988 0:00:00.
Ejemplo de escenario de filtro

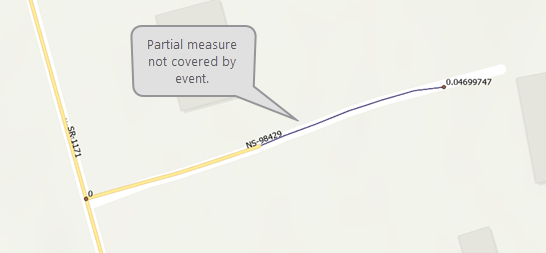

En el siguiente escenario de ejemplo, la ruta que se muestra a continuación (resaltada en azul) tiene un evento de límite de velocidad (resaltado en amarillo) que se superpone parcialmente con ella. Esta superposición da lugar a un error al utilizar la comprobación Buscar huecos de eventos.
Sin embargo, existe una discrepancia temporal entre el evento de limitación de velocidad y la ruta correspondiente. El evento de límite de velocidad está activo desde el 1/1/1988, pero su ruta correspondiente lo está desde el 1/1/1911.
Evento de límite de velocidad
| Id. de evento | ID de ruta | Medición inicial | Medición Final | Fecha inicial | Fecha final |
|---|---|---|---|---|---|
123 | Ruta 2 NS-98429 | 0 | 0,04699747 | 1/1/1988 | Presente |
Tomando el escenario anterior, a continuación se enumeran los distintos resultados que puede encontrar al utilizar la comprobación Buscar huecos de eventos para identificar superposiciones de errores temporales.
Ejecutar la comprobación sin un escenario de filtro de evento

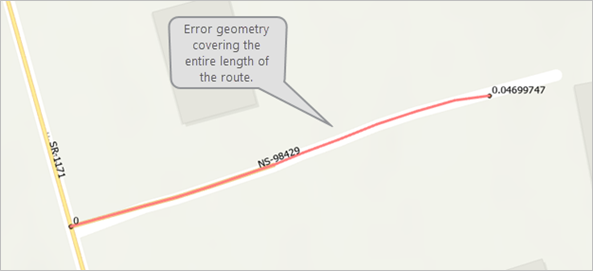

Si ejecuta la comprobación Buscar huecos de eventos sin un filtro de evento, el resultado es una geometría de error que abarca toda la longitud de la ruta. El mensaje de error enumera dos errores de intervalo de tiempo:
| Error | Descripción |
|---|---|
Hueco de evento (<Nombre de clase de entidad de evento>) en (<Nombre de clase de entidad de ruta>) (<Número de ObjectID>) entre las medidas 0 y 0,04699747 durante el periodo de tiempo comprendido entre el 1/1/1911 y el 1/1/1988. | Causado porque el límite de velocidad no cubre toda la longitud de la ruta desde el 1/1/1911 hasta el 1/1/1988. |
entre las medidas 0,22693 y 0,04699747 durante el periodo comprendido entre el 1/1/1988 y el momento actual. | Causado por un evento de límite de velocidad existente que abarca parcialmente la longitud de la ruta desde el 1/1/1988 hasta el momento actual. |
Ejecutar la comprobación con un escenario de filtro de evento
Si ejecuta la comprobación Buscar huecos de eventos con un filtro de evento a partir del 1/1/1988, la comprobación dará como resultado el siguiente mensaje de error:Hueco de evento (<Nombre de clase de entidad de evento>) en (<Nombre de clase de entidad de ruta>) (<Número de ObjectID>) entre las medidas 0,22693 y 0,04699747 durante el periodo de tiempo comprendido entre el 1/1/1988 y el momento actual. Este error se debe a la geometría del evento que abarca parcialmente la longitud de la ruta durante el periodo de tiempo especificado.
Sintaxis
| Parámetro | Requerido | Explicación | Flujo de trabajo |
|---|---|---|---|
Subtipo | No | El subtipo al que se aplica la regla. | Validación |
Atributo | No | Consulta que puede crearse a partir de la entidad de ruta para limitar el número de rutas de la evaluación. Consulta de ejemplo: Route ID is greater than or equal to 100023011 | Validación |
|
Propiedades de evento/Identificador de ruta | Sí | El nombre del campo que contiene los valores usados para asociar eventos a las rutas. El campo debe ser un tipo de datos numérico. | Validación |
|
Propiedades de ruta/Ruta desde fecha | Sí | El nombre del campo que contiene los valores que definen la fecha de inicio de una ruta. El campo debe ser un tipo de datos de fecha. | Validación |
|
Propiedades de ruta/Desde la fecha | Sí | El nombre del campo que contiene los valores que definen la fecha de fin de una ruta. El campo debe ser un tipo de datos de fecha. | Validación |
|
Propiedades del evento/Origen de evento | Sí | El evento de línea registrado con la red de ruta que se va a validar para los huecos. | Validación |
|
Propiedades de evento/Identificador de ruta | Sí | El nombre del campo que contiene los valores usados para asociar eventos a las rutas. El campo debe ser un tipo de datos numérico. | Validación |
Filtro | No | Consulta que puede crearse a partir de la entidad de eventos para acotar los resultados por tiempo. Ejemplo de consulta: FromDate is on or after 3/3/2010, solo devuelve huecos como errores existentes a partir del 3/3/2010. No devuelve errores para huecos anteriores al 3/3/2010. | Validación |
|
Propiedades del evento/Desde medición | Sí | El nombre del campo que contiene el valor de medición de partida para una entidad de eventos de punto o lineales. El campo debe ser un tipo de datos numérico. | Validación |
|
Propiedades del evento/Medición final | Sí | El nombre del campo que contiene el valor de medición final para una entidad de eventos lineales. El campo debe ser un tipo de datos numérico. | Validación |
|
Propiedades del evento/Evento desde fecha | Sí | El nombre del campo que contiene los valores que definen la fecha de inicio de una entidad de evento lineal o de punto. El campo debe ser un tipo de datos de fecha. | Validación |
|
Propiedades del evento/De evento a fecha | Sí | El nombre del campo que contiene los valores que definen la fecha final de una entidad de evento lineal o de punto. El campo debe ser un tipo de datos de fecha. | Validación |
|
Medir tolerancia | No | Valor opcional utilizado al buscar huecos de evento en función de un valor de tolerancia específico. La tolerancia M del sistema de referenciación lineal se utiliza por defecto. | Validación |
Nombre | Sí | Un nombre único para la regla. Esta información se utiliza para soportar la trazabilidad de los requisitos de calidad de datos, la generación de informes automatizada y los flujos de trabajo correctivos. | Validación |
Descripción | No | Descripción del error que define cuando se encuentra una entidad no conforme. Esta información se utiliza para proporcionar orientación para los flujos de trabajo correctivos. | Validación |
Gravedad | No | La gravedad del error asignada cuando se encuentra una entidad no conforme. Este valor indica la importancia del error en relación con otros errores. Rango de valores de 1 a 5, siendo 1 la prioridad mayor y 5 la prioridad menor. | Validación |
Etiquetas | No | La propiedad Tag de la regla. Esta información se utiliza en la creación de reglas y en los flujos de trabajo de administración para soportar la trazabilidad y la generación de informes de los requisitos de calidad de los datos. | Validación |
Notas
Tenga en cuenta lo siguiente al utilizar la comprobación:
- La comprobación se debe crear en la clase de entidad de red de la ruta.
- Esta comprobación admite la validación de eventos almacenados en clases de entidad de línea.
- Opcionalmente, puede definir un valor de Medir tolerancia para utilizarlo al buscar eventos con medidas no válidas. Este valor no puede ser inferior al valor de tolerancia m de la entidad de ruta de entrada.
Más información sobre las propiedades de una referencia espacial
- Las entidades de ruta deben tener m habilitado y estar registradas con el LRS de Roads and Highways o Pipeline Referencing.
- Esta comprobación admite la validación de eventos almacenados en una geodatabase y registrados con el sistema de referenciación lineal (LRS) de ArcGIS Roads and Highways o ArcGIS Pipeline Referencing.
- Se necesita un campo identificador de rutas (tipo de datos numérico) para todas las entidades de rutas y eventos.
- Un índice de atributos en el campo identificador de rutas acelera el proceso de segmentación dinámica.
- Los eventos asociados con entidades de ruta no monotónicas no se evaluarán en esta comprobación. Las rutas no monotónicas son aquellas rutas que contienen valores de medición que son continuos o no aumentan ni disminuyen estrictamente en valor.
La comprobación de Monotonicidad se utiliza para buscar rutas no monotónicas que requieren corrección.
- Durante la evaluación de la regla solo se tienen en cuenta las entidades de entrada con estado de validación 2 (No se requiere ningún cálculo, se requiere validación, sin errores), 3 (No se requiere ningún cálculo, se requiere validación, se han producido errores), 6 (Se requiere cálculo, se requiere validación, sin errores) o 7 (Se requiere cálculo, se requiere validación, se han producido errores).
- El parámetro de filtro Atributo se limita a operadores de comparación (=, <>, >, <, >= y <=) y lógicos (AND/OR, IN/NOT IN, LIKE/NOT LIKE y IS NULL).
- Los parámetros de filtro Atributo no admiten los siguientes tipos de campos: Big Integer, Date Only, Time Only y Timestamp Offset. Si se selecciona, el encabezado de fila se marca en rojo y no permite que la regla se guarde.
