Evaluar entidades con reglas de atributos

Disponible con las licencias de ArcGIS Pro Standard y Data Reviewer.

Resumen del tutorial

Después de agregar reglas de atributos a los datos, el proceso de evaluación ejecuta las reglas de los datos para garantizar que se sigan las reglas. El método de evaluación utilizado depende del tipo y propiedades de la regla. Las reglas de validación se evalúan manualmente o a la hora especificada por usted, mientras que las reglas de restricción se evalúan inmediatamente durante las operaciones de edición. En este ejercicio, utilizará las reglas de atributos de Reviewer en la geodatabase de archivos de los ejercicios anteriores para identificar las entidades que no cumplen los requisitos de calidad.

Nota:

Este ejercicio se configura previamente con las reglas de atributos de Reviewer si no ha completado los ejercicios anteriores.

Utilizará los errores encontrados durante la revisión de datos para identificar y corregir las entidades que no cumplan los requisitos de calidad.

Tiempo estimado	25 minutos
Requisitos de software	ArcGIS Pro 2.7 o versiones posteriores
Requisitos de datos	Los datos de este tutorial están disponibles en la página de Data Reviewer para ArcGIS Pro. Este paquete contiene un paquete de proyecto de ArcGIS Pro y un subconjunto de datos de muestra del gobierno local. Para descargar los datos, siga estos pasos: Vaya a la página del Tutorial de Data Reviewer para ArcGIS Pro. Haga clic en Descargar. Extraiga los archivos a una ubicación cómoda en su equipo, como C:\Data_Reviewer_for_ArcGIS_Pro_Tutorial.

Información general

Video length: 5:17. This video was created with ArcGIS Pro 3.1.

Abrir el proyecto

Realice los pasos siguientes para abrir el paquete del proyecto con ArcGIS Pro y verificar su contenido.

1. Abra ArcGIS Pro e inicie sesión si es necesario.

   Precaución:

   Si aún no ha descargado los datos del tutorial de Data Reviewer para ArcGIS Pro, consulte los requisitos de datos mencionados anteriormente.

2. En la página de inicio, junto a sus proyectos recientes, haga clic en Abrir otro proyecto.

   Nota:

   Si ya tiene abierto un proyecto, haga clic en Abrir proyecto en la Barra de herramientas de acceso rápido y vaya al paso 4.

3. En la página Abrir proyecto, haga clic en Equipo.
4. Vaya al archivo de proyecto de la carpeta en la que descargó y extrajo los datos del tutorial: <extracted location>\DataReviewer_AttributeRules\Evaluating_features_with_Attribute_Rules.
5. Haga clic en el archivo EvaluatingAttributeRules.aprx.
6. Haga clic en Aceptar.

Se abre un mapa base topográfico con datos de ciudad con el zoom aplicado a Naperville, Illinois.

Evaluar las reglas de atributos de validación

La tabla siguiente describe un subgrupo de requisitos de calidad de datos que soportan los flujos de trabajo para buscar direcciones y para los cuales se crearon reglas de atributos de validación. Utilizará estas reglas de atributos de validación para garantizar que todas las entidades relacionadas con relaciones cumplen con estos requisitos.

Id.	Requisito	Control	Clase/tabla de entidades participantes
1	Las entidades de carreteras no deben contener duplicados.	Entidad duplicada	Línea de centro de carretera
2	No deben existir vértices de carretera a menos de un pie de distancia entre sí.	Vértice duplicado	Línea de centro de carretera
3	Los valores de los atributos Full Road Name de línea central deben coincidir con el índice de la calle principal.	Atributo de tabla a tabla	Línea central de carretera, Nombre de carretera principal

Validar entidades con reglas de atributos de validación

Las reglas de validación se evalúan en el momento que usted especifique. En este ejercicio, utilizará el panel Inspector de errores para ejecutar las reglas con una geodatabase de archivos.

1. En el panel Contenido, haga clic con el botón derecho en cualquier capa del grupo Direcciones del sitio o Carreteras y haga clic en Agregar capas de error.

   Las capas de error se agregan al mapa.

2. En la pestaña Mapa, haga clic en Marcadores y seleccione Área de estudio para ajustar la extensión del mapa.
3. En la pestaña Editar, en el grupo Administrar ediciones, haga clic en Inspector de errores .

   Aparece el panel Inspector de errores.

4. En el panel Inspector de errores, haga clic en la flecha desplegable Evaluar reglas y desactive la casilla de verificación Cálculo por lotes.

   Sugerencia:

   Asegúrese de que la casilla de verificación Extensión visible está activada para limitar el área de evaluación a la extensión del mapa activo.

5. Haga clic en el botón Evaluar reglas .

Los errores aparecen como filas en el panel Inspector de errores.

Revisar y corregir un resultado de error

Ahora revisará y corregirá un error en el panel Inspector de errores.

1. Haga clic en el botón de menú de la barra de herramientas Inspector de errores y en Mostrar estado.

   Las columnas del ciclo de vida del error Data Reviewer se agregan al panel Inspector de errores.

2. En el grupo Filtro, haga clic en Campos para mostrar una lista de propiedades de error que puede utilizarse para filtrar los errores mostrados en el panel Inspector de errores.



3. En la sección Gravedad, active la casilla de verificación 1 para mostrar solamente las entidades con un valor de gravedad de 1 en el panel Inspector de errores.

   El error Falta el nombre de la carretera en la lista de calles principales permanece.

4. Haga clic en la columna numerada junto a la columna de fase de error para resaltar la entidad que presenta el error.
5. En la pestaña Editar, haga clic en Atributos para abrir el panel Atributos.
6. Haga clic en Seleccionar por rectángulo y seleccione un rectángulo por la carretera que presenta el error para seleccionarla.



   La carretera aparece en el panel Atributos.

7. Haga clic en Summit Hills Lm para seleccionarlo.

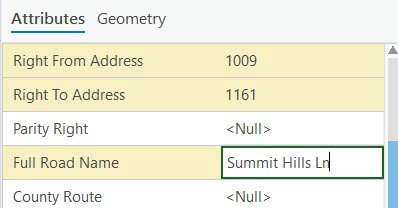

8. En los atributos, desplácese a Nombre completo de la carretera, cambie Lm a Ln y pulse Intro.



9. Haga clic en Aplicar.
10. Haga clic en Guardar ediciones en la pestaña Editar y haga clic en Sí para guardar su edición.
11. Haga clic en Borrar para borrar su selección.
12. Haga clic en el botón Evaluar reglas .

El error que ha corregido aparece en el panel Inspector de errores con el estado verificado.

Validar entidades con reglas de atributos de restricción

En este ejercicio, editará datos e introducirá errores para comprobar que sus ediciones cumplan los requisitos de calidad con las reglas de atributos de restricción.

La tabla siguiente describe un subgrupo de requisitos de calidad de datos que soportan los flujos de trabajo para buscar direcciones y para los cuales se crearon reglas de atributos de restricción. Utilizará el requisito Id. 3, en el que la longitud de la carretera debe ser superior a 20 pies, para asegurarse de que sus ediciones cumplan las normas.

Id.	Requisito	Control	Clase/tabla de entidades participantes
1	La línea central de carretera se debe dividir en una intersección.	Entidad sobre entidad	Línea de centro de carretera
2	La línea central de carretera no debe tener ángulos agudos de 15 grados o menos.	Recortes	Línea de centro de carretera
3	La longitud de la carretera debe ser superior a 20 pies.	Evaluar la longitud de la polilínea	Línea de centro de carretera

1. En la pestaña Editar, haga clic en Crear entidades .

   Aparece el panel Crear entidades.

2. Haga clic en la plantilla Carreteras: calles locales en el panel Crear entidades.
3. Dibuje una pequeña carretera en el mapa.

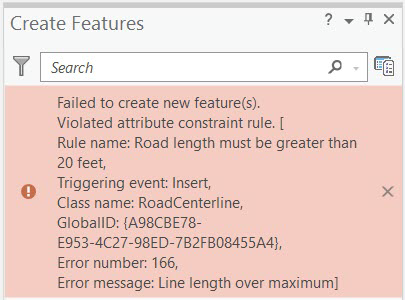

   Aparece un mensaje de error en el panel Crear entidades donde figuran los requisitos de la regla y le informa de que no se ha podido completar la edición.



4. Dibuje la carretera con una distancia superior a 20 pies para corregir el error.
5. Haga clic en Guardar ediciones en la pestaña Editar y haga clic en Sí para guardar sus ediciones.

Ha completado el flujo de trabajo de garantía de calidad evaluando las reglas y los resultados de los errores para validar sus datos mediante comprobaciones configuradas e implementadas mediante reglas de atributos de Reviewer.
