La herramienta Alinear borde
cambia la forma del borde de topología para que coincida con un borde adyacente si se hace clic en ella cuando aplica un resalte de línea continua. Esta herramienta está disponible en el panel Modificar entidades cuando la edición topológica está activada.
Consulte los pasos para cambiar la forma de un límite complejo trazando una entidad adyacente en Alinear entidades con una línea trazada.
Para alinear un borde topológico, siga estos pasos:
- En la pestaña Editar de la cinta, en el grupo Administrar ediciones, haga clic en la flecha desplegable Topología de mapa y elija Topología de mapa
.
Sugerencia:
Para limitar la edición topológica a capas que participan en una regla topológica de geodatabase en el mapa activo, elija la regla Topología de geodatabase
que aparece en la lista desplegable Topología de mapa. - En el grupo Administrar ediciones, en el grupo Entidades, haga clic en Modificar entidades
.Aparecerá el panel Modificar entidades.
- Haga clic en la herramienta Alinear borde .
Para buscar la herramienta, expanda Alineación o escriba Alinear borde en el cuadro de texto Buscar.
Sugerencia:
Para que el gráfico de la topología solo se muestre al pasar el cursor por una entidad, configure el estilo de visualización en Seleccionar elementos. Para obtener más información, consulte Configurar opciones de topología de mapa.
El gráfico de la topología aparecerá resaltado en el mapa.
- Pase el cursor por encima del borde que vaya a editar.
El borde que se va a editar se resalta con una línea continua.
- Haga clic en el borde resaltado con una línea continua.

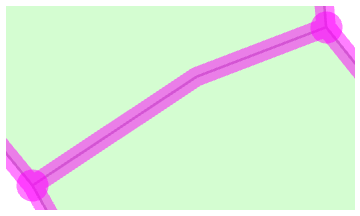

El borde se alinea con el borde resaltado con una línea discontinua.
