Crear una entidad de elipse

La herramienta Elipse crea entidades de elipse planar utilizando el puntero o los valores introducidos. Esta herramienta está disponible en el panel Crear entidades con plantillas de entidad poligonal y de línea.

Cuando utilice esta herramienta, tenga en cuenta lo siguiente:

• A los vértices de las entidades 3D sensibles a valores z se les asignan valores z en función de la configuración de elevación actual.
• La entidad finaliza automáticamente una vez que la ubicación del centro y los ejes mayor y menor estén completamente definidos.
• La barra de herramientas de construcción no está disponible con esta herramienta.

Nota:

Si el mapa activo está establecido en un sistema de coordenadas geográficas, las distancias y direcciones especificadas se miden con el sistema de Acimut norte (0 grados) y puede producir errores de alineación o precisión inesperados.

Para evitar estos tipos de errores, se recomienda asignar al mapa activo un sistema de coordenadas proyectadas que coincida con el sistema de coordenadas de la capa o las capas que está editando.

Para crear entidades que tengan en cuenta la superficie elipsoide de la Tierra, utilice la herramienta Construir geodésico o plantéese utilizar la herramienta de línea Dos puntos con dominios de valor de código para especificar tipos de dirección en un campo de atributo denominado Azimuth Type.

Dibujar o introducir valores numéricos

Para dibujar una entidad de elipse, siga estos pasos:

1. Agregue sus datos y configure los ajustes para editar.

   Confirme que la capa de entidades que está editando sea editable, que el sistema de coordenadas asignado al mapa activo sea adecuado para el tipo de ediciones que está realizando y que la alineación esté configurada para ayudarle a trabajar de forma eficiente y precisa.

2. En la cinta, haga clic en la pestaña Editar. En el grupo Entidades, haga clic en Crear .
3. En el panel Crear entidades, haga clic en una plantilla de entidad poligonal o de polilínea.
4. Haga clic en la herramienta Elipse .

   Para invalidar valores de atributos predeterminados o cambiar la configuración opcional de la herramienta, haga clic en el botón Plantilla activa y haga clic en las dos pestañas siguientes:

   Atributos	Introduzca valores en los campos de atributo para invalidar los valores predeterminados de origen.
   Elipse	Compruebe Modificar polígonos existentes para evitar la superposición para recortar automáticamente los polígonos existentes de la misma capa si se superponen a su nueva entidad.

5. Haga clic en el mapa para crear el punto central.

   Para introducir una ubicación de coordenadas concreta, haga clic con el botón derecho en el mapa y haga clic en el botón X, Y, Z absoluta .

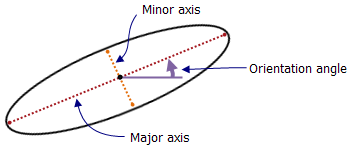

6. Mueva el puntero y haga clic en el mapa para especificar el ángulo de orientación.

   Para introducir un valor de dirección, haga clic con el botón derecho en el mapa y haga clic en Dirección .

7. Mueva el puntero para especificar los ejes mayor y menor, y haga clic en el mapa.

   Para introducir una ubicación de coordenadas concreta, haga clic con el botón derecho en el mapa y haga clic en el botón X, Y, Z absoluta .



   Para introducir valores de ancho o altura, haga clic con el botón derecho del ratón y haga clic en el comando correspondiente que se describe en la siguiente tabla.

   Botón	Descripción
   Ancho	Introduzca el valor del ancho. Si este valor define completamente la entidad, dicha entidad finaliza automáticamente.
   Altura	Introduzca el valor de altura. Si este valor define completamente la entidad, dicha entidad finaliza automáticamente.

Accesos directos del teclado

Los accesos directos del teclado que se describen en la siguiente tabla proporcionan una forma alternativa de ejecutar comandos para esta herramienta.

Accesos directos del teclado para la herramienta de construcción Elipse

Acceso directo de teclado	Acción	Comentario
F6	Especificar x,y,z absoluta .	Abrir el cuadro de diálogo X, Y, Z absoluta.
A	Especificar la dirección .	Abrir el cuadro de diálogo Dirección.
Mayús y arrastrar	Realizar la geometría de un círculo .	Restringir la geometría a un círculo. Cree el primer punto de la elipse, pulse el acceso directo del teclado y arrastre.
