Validar y corregir una topología de geodatabase—ArcGIS Pro

Disponible con una licencia Standard o Advanced.

En la pestaña Editar, del grupo Administrar ediciones, Inspector de errores valida y corrige errores de topología de geodatabase individualmente o varios a la vez. Contiene un visor de tabla para visualizar y filtrar errores, pestañas para inspeccionar la geometría de entidad y herramientas para administrar excepciones.

Nota:

Las topologías de geodatabase publicadas en un servicio de entidades se pueden editar en ArcGIS Pro y validar y corregir a través del servicio de entidades.

Para obtener más información sobre reglas topológicas de la geodatabase y soluciones predefinidas para un tipo de entidad específico, consulte los temas siguientes:

Las siguientes secciones proporcionan un flujo de trabajo básico para comenzar a validar y corregir la topología de la geodatabase.

Validar topología

La validación de la topología compara la geometría de entidad con todas las reglas topológicas definidas en la geodatabase de origen. La geometría marcada como error aparece en la tabla de errores. Los errores que aparecen en la tabla se filtran por la regla topológica que seleccione en la barra de herramientas.

Los errores se simbolizan en capas organizadas por tipo de geometría. Las ediciones realizadas después de validar la topología se rastrean y simbolizan como regiones rectangulares en una capa llamada Áreas modificadas, Áreas sin validar o similar.

En la pestaña Editar, en el grupo Administrar ediciones, haga clic en Inspector de errores .
Aparece la tabla Inspector de errores.
En la barra de herramientas, haga clic en Validar extensión .
Las entidades del mapa actual se validan contra todas las reglas topológicas definidas en la geodatabase de origen.
Sugerencia:
Las herramientas de validación de topología también están disponibles en el panel Modificar entidades cuando habilita una regla topológica de geodatabase en la pestaña Editar.

Vista previa y zoom a errores

Utilice la pestaña Vista previa para ver la geometría de entidad que provoca un error.

En la pestaña Editar, en el grupo Administrar ediciones, haga clic en Inspector de errores .
Aparece la tabla Inspector de errores.
En la barra de herramientas, haga clic en Validar extensión .
Las entidades del mapa actual se validan contra todas las reglas topológicas definidas en la geodatabase de origen.
En la barra de herramientas, haga clic en el menú desplegable Origen y elija una regla topológica de origen.
Los errores de topología aparecen en la tabla de errores como registros.

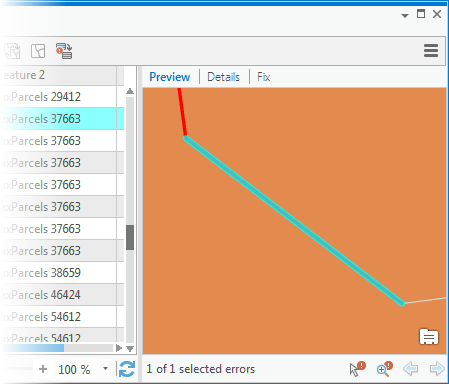

Haga clic en la pestaña Vista previa.
En la tabla de errores, seleccione un error haciendo clic en el cuadrado gris junto al campo de forma.
Una vista ampliada de la geometría incorrecta aparece en el visor.
En la barra de herramientas debajo del visor, haga clic en Zoom a error .
El mapa activo se acerca al error del mapa.

Ver los detalles sobre un error

Utilice la pestaña Detalles para ver información sobre una entidad que está provocando un error.

En la pestaña Editar, en el grupo Administrar ediciones, haga clic en Inspector de errores .
Aparece la tabla Inspector de errores.
En la barra de herramientas, haga clic en Validar extensión .
Las entidades del mapa actual se validan contra todas las reglas topológicas definidas en la geodatabase de origen.
En la barra de herramientas, haga clic en el menú desplegable Origen y elija una capa de topología de origen.
Los errores de topología aparecen en la tabla de errores como registros.
Haga clic en la pestaña Detalles.
En la tabla de errores, seleccione un error haciendo clic en el cuadrado gris junto al campo de forma.
La información sobre la entidad aparece en la pestaña.

Corregir errores de topología

Utilice las herramientas de la pestaña Corregir para corregir errores de topología y administrar excepciones. Si no está disponible una herramienta de error predefinida, utilice las herramientas de edición estándar para seleccionar y corregir el error.

En la pestaña Editar, en el grupo Administrar ediciones, haga clic en Inspector de errores .
Aparece la tabla Inspector de errores.
En la barra de herramientas, haga clic en Validar extensión .
Las entidades del mapa actual se validan contra todas las reglas topológicas definidas en la geodatabase de origen.
En la barra de herramientas, haga clic en el menú desplegable Origen y elija una regla topológica de origen.
Los errores de topología aparecen en la tabla de errores como registros.
En la barra de herramientas, en el grupo Filtros, haga clic en la lista desplegable Reglas y especifique cómo filtrar los errores. Además, puede mostrar u ocultar las excepciones.

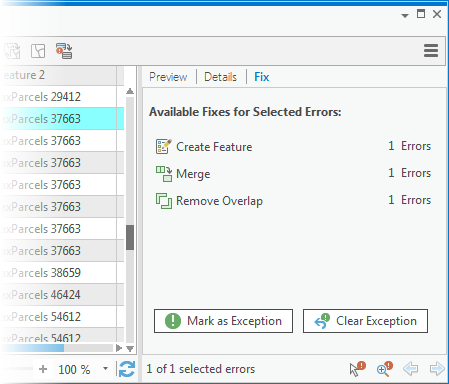

Haga clic en la pestaña Corregir.
En la tabla de errores, seleccione un registro de entidad haciendo clic en el cuadrado gris junto al campo de forma.
- Para seleccionar un rango de registros de entidades, puede arrastrar el puntero hacia arriba o hacia abajo a través de las filas, o pulsar Mayús y hacer clic en el último registro de la secuencia.
- Para seleccionar varios registros de características, pulse Ctrl y haga clic en cada registro.
Las herramientas disponibles para el error seleccionado aparecen en la pestaña.
Para administrar excepciones, haga clic en una de las siguientes opciones:
- Marcar como excepción : elimina el error simbolizado en la capa de topología y la entidad se ignora al validar las ediciones. Se puede restablecer el error si se decide que la entidad debe modificarse para cumplir con la regla topológica.
- Borrar excepción : reinstala el error y simboliza el error en la capa de topología del mapa.
Nota:
Las excepciones son una parte normal de la creación de datos y el proceso de actualización. Por ejemplo, una geodatabase evaluadora puede incluir una regla que determine que las entidades de construcción no deben cruzar los límites de la parcela. Para un complejo de viviendas de alta densidad o un edificio comercial, esto podría estar permitido.
Para corregir errores de topología, utilice uno de los siguientes métodos:
- Haga clic en la corrección adecuada que aparece en la pestaña Corregir del error seleccionado.
- Para corregir errores de forma interactiva, haga clic en Corregir error en la parte inferior de la pestaña, seleccione el error en el mapa con el puntero y use los comandos que aparecen en el menú emergente.
  Sugerencia:
  Si se selecciona una regla topológica de geodatabase para la edición topológica en la pestaña Editar, Corregir error también está disponible en el panel Modificar entidades.
- Si no está disponible una corrección predefinida, seleccione y edite las entidades con herramientas de edición estándar.
Después de haber corregido los errores de topología, haga clic de nuevo en Validar para confirmar que sus ediciones corrigieron los errores.

Accesos directos de teclado para el inspector de errores

Accesos directos del teclado para el inspector de errores de topología
Acceso directo de teclado	Acción	Comentario
Flecha hacia arriba y Flecha hacia abajo	Mover el puntero.	Mover el puntero arriba y abajo en las filas de la tabla de errores.
Ctrl+Mayús+Signo igual (=)	Acercar el mapa activo al error seleccionado.	Es lo mismo que hacer clic en Acercar en la barra de herramientas.
Ctrl+Mayús+N	Desplazar el mapa activo hasta el error seleccionado.
F	Seleccionar las entidades principales que originan el error.	Es lo mismo que hacer clic en Seleccionar entidades en la barra de herramientas.
X	Marcar el error como una excepción.	Es lo mismo que hacer clic con el botón derecho en la fila actual y hacer clic en Marcar como excepción .
E	Borrar la excepción y marcar el registro como un error.	Es lo mismo que hacer clic con el botón derecho en la fila actual y hacer clic en Borrar excepción .
R	Muestre el menú desplegable Reglas y habilite el filtrado de reglas topológicas.	Es lo mismo que hacer clic en Reglas en la barra de herramientas. Nota: En el menú contextual de una fila de errores, este acceso directo muestra la descripción de una regla.
M	Mostrar errores en la extensión de mapa actual.	Es lo mismo que hacer clic en Extensión de mapa en la barra de herramientas.
V	Identifique los errores de topología y simbolícelos en las capas en la extensión de mapa actual.	Es lo mismo que hacer clic en Validar en la barra de herramientas.
Ctrl+U	Alterna filas seleccionadas.	Es lo mismo que hacer clic en Cambiar en la barra de herramientas.
Ctrl+Mayús+A	Anular la selección de todas las filas seleccionadas.	Es lo mismo que hacer clic en Borrar en la barra de herramientas.
Ctrl+8	Destacar la forma de la entidad de error en el mapa.	Es lo mismo que hacer clic con el botón derecho en la fila actual y hacer clic en Destacar .
Ctrl+Signo igual (=)	Acercar y centrar el mapa en la entidad de error.	Es lo mismo que hacer clic con el botón derecho en la fila actual y hacer clic en Acercar .
Ctrl+Barra espaciadora	Seleccionar la fila actual o anular la selección.	Es lo mismo que hacer clic con el botón derecho en la fila actual y hacer clic en Seleccionar/Deseleccionar.
R	Ver una descripción y un ejemplo de gráfico de la regla infringida por este error.	Es lo mismo que hacer clic con el botón derecho en la fila actual y hacer clic en Descripción de regla. Nota: En la barra de herramientas, este acceso directo muestra el menú Reglas .
