Simbología de capa vóxel

Una capa vóxel contiene una o varias variables que se simbolizan. En función del tipo de datos representados por una variable en una capa vóxel, puede visualizar datos continuos cuantitativos o discretos cualitativos. Existen dos métodos de simbología que puede utilizar para simbolizar una capa vóxel: valores únicos o extensión.

La simbología se define por variable de una capa vóxel. Por ejemplo, puede cambiar entre variables y ver la simbología que definió. Si la variable de la capa vóxel contiene datos cualitativos (por ejemplo, los tipos de suelo definidos en clases discretas), los datos se visualizan como valores únicos. Si la variable representa valores cuantitativos de mediciones continuas, como la temperatura, puede visualizar esta variable utilizando simbología de extensión.

Un modelo soterrado de los Países Bajos que representa las litoclases como valores únicos en este conjunto de muestra del modelo GeoTOP de TNO, Servicio Geológico de Países Bajos.

Unidades ecológicas marinas creadas por USGS y Esri para representar la temperatura del agua como simbología de extensión.

La simbología de una capa vóxel se aplica al volumen y la superficie. Por ejemplo, puede cambiar la simbología y los cambios se aplican al volumen, así como a las secciones y las isosuperficies. Puede bloquear una sección de una capa vóxel para crear una instantánea de la sección en la posición actual, la marca de tiempo y el área de interés. La simbología sigue siendo la misma que la variable de la sección bloqueada.

Las capas vóxel pueden contener miles de millones de cubos vóxel individuales. Al agregar una capa vóxel a una escena, los cubos vóxel se cargan dinámicamente hasta que no se descubren más cubos vóxel. Puede actualizar la simbología para incluir todos los valores una vez cargados todos los cubos vóxel.

Valores únicos

La simbología de valores únicos asigna un símbolo único a cada clase de símbolo definida en un dataset. Esto permite representar valores cualitativos en una variable. Cuando agrega una capa vóxel a una escena, el tipo de datos ya está determinado. Si los valores son discretos, se representan como valores únicos. Al agregar la capa vóxel o cambiar a una variable discreta por primera vez, los valores únicos se cargan dinámicamente. Puede mostrar todos los valores únicos o seleccionar un subconjunto para dibujarlo en la escena. También puede cambiar el color y la etiqueta de los valores únicos en el panel Simbología. Una columna Recuento muestra un recuento para cada valor único. Para datos con función de tiempo habilitada, el recuento se actualiza por marca de tiempo. Por ejemplo, si un valor único se representa en una única marca de tiempo, muestra el recuento, aunque no se representa en la siguiente marca de tiempo, muestra un recuento 0. Puede ocultar la columna de recuento haciendo clic en Mostrar recuento en el menú contextual Opciones.

Puede aplicar transparencia al color de un valor único. Dado que los cubos vóxel son bloques de construcción en el volumen vóxel, la transparencia se acumula cuando se superponen cubos vóxel. La transparencia no se aplica a las secciones.

Puede activar y desactivar clases de valores únicos en el panel Simbología para mostrar solo los valores relevantes. Si lo desea, elija la opción Utilizar el panel Contenido para la visibilidad de clase para activar o desactivar los valores únicos en el panel Contenido.

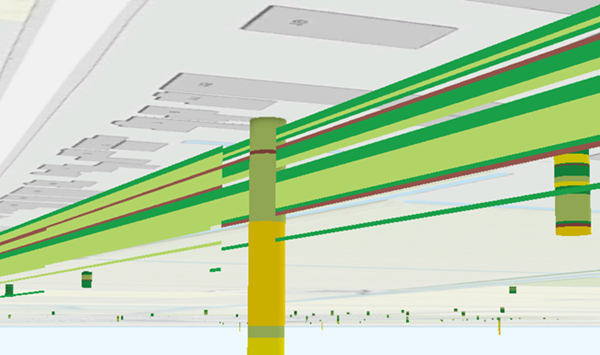

Una sección de turba, arcilla, arcilla arenosa y arena arcillosa activada y posiciones de una perforación, mostradas en un conjunto de muestras del modelo GeoTOP del TNO - Inspección Geológica de los Países Bajos.

Para simbolizar una capa vóxel utilizando valores únicos, realice estos pasos:

1. Seleccione una capa vóxel en el panel Contenido y haga clic en el conjunto de pestañas Capa vóxel.
2. En el grupo Dibujo, haga clic en el botón Simbología .
Aparece el panel Simbología. Aquí puede modificar la simbología aplicable correspondiente a la capa vóxel seleccionada en el panel Contenido.
3. En el panel Simbología, si lo desea, elija un Esquema de color.

Aunque el esquema de color de vóxel se selecciona de manera predeterminada, puede elegir otro esquema de color. Active la casilla de verificación Mostrar todo para visualizar todos los esquemas de color disponibles en el proyecto.

4. También puede hacer clic en Formatear esquema de color para abrir el editor del esquema de color y modificar un esquema de color.
Para obtener más información sobre los esquemas de color, consulte Esquemas de color.
5. Opcionalmente, active la casilla de verificación Visible situada junto a cada valor único para ajustar la visibilidad de las clases de símbolo.

   Si está desactivada, la clase de símbolo se elimina del panel Contenido y no se dibuja en la escena.

6. De manera opcional, haga clic en la etiqueta asociada con un valor único para cambiarlo.
7. Opcionalmente, cambie el encabezado de la variable para que sea más descriptivo.
8. Para cambiar el orden de las clases de símbolo, haga clic enSubir valores seleccionados oBajar valores seleccionados.

   El orden de clase de símbolo se refleja en el panel Contenido y en la leyenda de un diseño.

9. Para eliminar valores únicos, haga clic con el botón derecho y haga clic en Eliminar. El valor único eliminado se agrega automáticamente a <all other values>. Para ocultar <all other values>, desactive la visibilidad.
El número máximo de clases de símbolo es 254, incluyendo la clase de símbolo reservado todos los demás valores para simbolizar valores únicos que no están en el panel Simbología. Los valores únicos se cargan dinámicamente hasta que no se descubra ningún valor único nuevo. Si desea agregar clases de símbolo, haga clic en Agregar valores no registrados para abrir una tabla en el panel Seleccionar valores para agregar. Esta tabla muestra todos los valores que no se han simbolizado aún. Haga clic en Opciones y luego en Agregar valor nuevo para escribir un nuevo valor.
Puede realizar este cambio en el panel Simbología o en el panel Contenido.

Extender

Extender simbología permite definir cómo se extienden los valores entre un mínimo y un máximo que están asociados con un esquema de color, que representa datos cuantitativos como la temperatura o el oxígeno.

Utilice la simbología para explorar aún más sus datos vóxel. Filtre los datos para mostrar solo los valores que le interesen utilizando las opciones de rango Mín y Máx. Estos valores se pueden cambiar ajustando el Filtro de datos en el panel Simbología.

De forma predeterminada, el histograma muestra el rango de datos significativo. Los valores se exageran por un factor de 2 para aumentar la legibilidad del histograma. Para ver el valor sin la exageración, haga clic en la casilla de verificación Mostrar rango de datos significativo de la opción Más.

Un histograma de temperatura con un filtro de datos definido de 0 a 25 grados centígrados se muestra con valores exagerados por un factor de 2.

Una función de transparencia en la simbología de extensión puede enfatizar valores específicos haciendo que otros valores sean transparentes. Por ejemplo, para resaltar una concentración elevada de contaminación, puede hacer transparentes los valores de contaminación más bajos. Utilice una isosuperficie para mostrar la concentración de contaminación en un valor específico.

Por ejemplo, puede aplicar la función de transparencia a una variable de temperatura en una capa vóxel de unidades marinas ecológicas:

Una capa vóxel de una unidad ecológica marina se muestra con concentraciones de contaminación en diferentes niveles de transparencia.

La función de transparencia se aplica a una capa vóxel.

Para simbolizar utilizando simbología de extensión, siga estos pasos:

1. Seleccione una capa vóxel en el panel Contenido y haga clic en el conjunto de pestañas Capa vóxel.
2. En el grupo Dibujo, haga clic en el botón Simbología .

   Aparece el panel Simbología.

3. En el panel Simbología, puede elegir un nuevo Esquema de color.

Active la casilla de verificación Mostrar todos para visualizar todos los esquemas de color disponibles. Haga clic en Formatear esquema de color para abrir el editor del esquema de color y modificar un esquema de color.

4. Si lo desea, active Filtro de datos para definir un filtro y defina los valores Mín y Máx.
Cuando se carga una capa vóxel, es posible que no todos los datos estén disponibles de inmediato. Puede cambiar la configuración del Filtro de datos en el panel Simbología para definir un rango de datos. Todos los valores que no se dibujan son grises.
5. Opcionalmente, cambie el Rango de color y defina los valores Mín y Máx.
6. Si lo desea, active la función Transparencia.
   1. Cambie interactivamente la posición de los puntos de control. Para agregar un nuevo punto de control, haga doble clic en el gráfico de función de transparencia o cambie la configuración de transparencia.
   2. Modifique la configuración de Valor y Posición de forma interactiva para cada punto de control moviendo el punto en el gráfico de función de transparencia. Como alternativa, agregue un valor a los cuadros de diálogo Valor y Posición.

      El primer y el último punto de control no se pueden eliminar.

Opciones avanzadas de simbología de extensión

Las opciones avanzadas de simbología le permiten personalizar el formato de las etiquetas numéricas en la leyenda de una capa vóxel para representar mejor la simbología. Puede especificar si los valores de datos de campo numérico representan porcentajes, direcciones, monedas, tasas, fracciones o ángulos. También puede dar formato a etiquetas con notación científica (formato estándar) o crear una cadena de caracteres de formato personalizada para la etiqueta. Puede acceder a las opciones avanzadas de simbología haciendo clic en Simbología avanzada en en el panel Simbología.

Además de dar formato a las etiquetas de leyenda de la escena, también puede formatear la leyenda del diseño. Para obtener información sobre cómo dar formato a estilos y fuentes de símbolos de texto en diseños, consulte Formatear un elemento de leyenda.

Nota:

Las etiquetas coinciden con los valores especificados en el rango de colores.

Definir la simbología de capas vóxel

Las capas vóxel admiten la simbología de lectura en un archivo NetCDF definido por un atributo. Utilice esta opción cuando su organización tenga una rampa de colores específica para un conjunto de datos y haya automatizado la creación de estos datos por medio de un flujo de trabajo creando archivos netCDF en Python o encadenando una serie de herramientas de geoprocesamiento para crear la capa vóxel. En el caso de datos continuos, puede especificar el atributo esri_color_ramp; el valor es la cadena de caracteres clave de la rampa de colores. Cuando se trata de datos discretos, puede utilizar el atributo esri_unique_values con valores enteros para cada valor único. Puede utilizar esri_unique_labels para especificar una etiqueta para cada valor único si lo desea.

Para encontrar la clave de una rampa de colores, realice los pasos siguientes:

1. Haga clic en la pestaña Vista y haga clic en Vista Catálogo .
2. En el panel Contenido, expanda la carpeta Estilos .
3. Haga clic en Colores de ArcGIS .
4. En la vista Catálogo, expanda Clases de estilo.
5. Haga clic en Esquema de color para abrir la clase de estilo.
6. Elija cualquier esquema de color y notifique los valores de la clave.
7. Utilice este valor clave para el atributo esri_color_ramp en el archivo NetCDF.

Utilizar un fragmento de código Python para agregar el atributo esri_color_ramp

Con herramientas de geoprocesamiento como Kriging bayesiano empírico 3D y Vecino más cercano 3D se introduce el atributo de forma predeterminada. Si está utilizando otros flujos de trabajo para generar un archivo netCDF, puede emplear el siguiente fragmento de código Python para agregar el atributo y el valor adecuados:

Agrega el atributo esri_color_ramp a la variable pm10.

import netCDF4 as nc

# Open the netCDF file in write mode
ncfile = nc.Dataset('C:\\test\\airQuality.nc', 'r+')

# Access the variable to which you want to add the attribute
variable = ncfile.variables['pm10']

# Add a new attribute to the variable
variable.esri_color_ramp = 'Prediction_Analytical_2'

# Save the changes and close the netCDF file
ncfile.close()
