¿Qué es una capa de escena?—ArcGIS Pro

Una capa de escena es un tipo de capa que se optimiza para mostrar grandes cantidades de datos 3D en una escena. Una capa de escena muestra los siguientes tipos de datos: objeto 3D, edificio, malla integrada, punto, nube de puntos o una capa de vóxel. La capa de escena cumple con el formato Capa de escena 3D indexada (I3S). El formato I3S es un formato de entrega de contenido 3D abierto que se utiliza para distribuir datos SIG 3D en clientes móviles, web y de escritorio.

Visualizar su información en 3D facilita la comprensión intuitiva y la experiencia de información geográfica de una manera realista. Incluso el público que no está familiarizado con SIG puede comprender datos complejos y detallados visualizándolos en una escena 3D en la web. Poder capturar la naturaleza tridimensional de los objetos en el mundo real le permite analizar, medir y consultar información con más precisión. Por ejemplo, puede analizar el impacto del desarrollo en una comunidad o el impacto de una inundación.


Tipo de capa de escena	Ejemplo
Objeto 3D Visualice objetos 3D como carcasas exteriores de edificios u objetos que se modelan explícitamente en tres dimensiones.	Edificios texturados de Montreal.

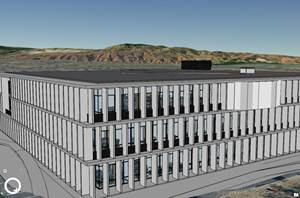

Edificio Modelos de edificios 3D derivados de modelos de información de construcción (BIM) de datos REVIT o IFC. Se utiliza para visualizar edificios y disciplinas complejos.	Ejemplo de capa de escena de edificios.
Malla integrada Malla continua texturada que captura la realidad en un proceso fotogramétrico o basado en el sensor. Visualice grandes áreas con información sobre edificios, la vegetación y el terreno.	Una malla integrada de la ciudad de Melbourne. Capturado por Aerometrix.

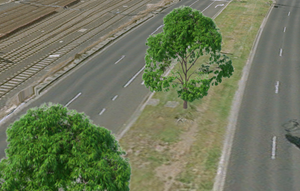

Punto Visualizar grandes cantidades de entidades de puntos. Punto le permite dibujar millones de puntos simbolizados por símbolos 3D, como todos los árboles de un condado.	Capa de escena de puntos de árboles realistas: Urban Tree Forest Melbourne.
Nube de puntos Permiten visualizar con rapidez grandes volúmenes de datos de nube de puntos simbolizados y filtrados.	Un ejemplo de capa de escena de nube de puntos.
Vóxel Representa datos 3D o 4D volumétricos multidimensionales. Visualice y explore datos atmosféricos u oceánicos, modelos geológicos subterráneos o cubos de espacio-tiempo de vóxeles.	Temperaturas del agua del océano Atlántico.

Puede utilizar capas de escena en muchos escenarios distintos, desde la solución de mapas base 3D hasta modelar áreas urbanas visualizando edificios, árboles o puentes. La cantidad de detalle de una capa de escena depende de sus necesidades. Por ejemplo, un edificio se puede representar como una capa de escena de objetos 3D que muestra la capa exterior de un edificio o como una capa de escena de edificios, incluidos todos los activos del edificio, como mobiliarios o luminarias.

Las capas de escena se usan en la plataforma ArcGIS en aplicaciones tales como Scene Viewer, ArcGIS Earth y ArcGIS Pro. Cuando se comparte en ArcGIS Enterprise o ArcGIS Online, una capa de escena se convierte en una capa de escena web. Las capas de escena se almacenan en caché para mejorar el rendimiento de dibujo. La caché contiene diferentes niveles de detalle (LOD); el que se use dependerá de la distancia a la que se visualicen los datos. Esto significa que, al alejarse y aumentar la distancia a las entidades, la complejidad de los datos 3D disminuye.

A continuación, se indican las funcionalidades habituales que puede utilizar con cada tipo de capa de escena.

Funcionalidades de capa de escena


Funcionalidad	Objeto 3D	Edificio	Malla integrada	Punto	Nube de puntos	Vóxel
Simbología	Tipos	Para capas de categorías (objetos 3D)	Texturas RGB	Tipos	Tipos de simbología	Simbología
Etiquetado	Etiquetado	Etiquetado	No disponible	Etiquetado	No disponible	No disponible
Consulta	Consulta de definición	Para capas de categorías (objetos 3D)	No disponible	Consulta de definición	Filtro	Explorar
Tiempo	Capas de escena con tiempo habilitado	Capas de escena con tiempo habilitado	No disponible	Capas de escena con tiempo habilitado	No disponible	Tiempo
Elementos emergentes	Elementos emergentes	Para capas de categorías (objetos 3D)	No disponible	Elementos emergentes	Elementos emergentes	Elementos emergentes
Rango	Rango	Rango	No disponible	Rango	No disponible	No disponible
Edición	Con una capa de entidades asociada	Con una capa de entidades asociada	No disponible	Con una capa de entidades asociada	No disponible	No disponible
Geoprocesamiento	Recortar, Proyectar	Proyectar	Recortar, Proyectar, Línea de visión, Intervisibilidad, Extraer multiparche de malla	Proyectar	Recortar, Proyectar	No disponible

Trabajar con capas de escena web

Puede compartir capas de escena en ArcGIS Online o ArcGIS Enterprise. Dependiendo de cómo se haya creado la capa de escena, dispondrá de distintas funcionalidades para los distintos tipos de capas de escena.

Capas de escena web de .slpk o .i3sREST

Las capas de escena se pueden conservar en distintos tipos de contenido de entrega en función de las necesidades de visualización e implementación. Un paquete de capas de escenas (.slpk) contiene la caché de la capa de escena que se puede publicar como capa de escena web como archivo único. Además, puede crear archivos .i3sREST para obtener contenido listo para usar para ArcGIS Enterprise.

Las capas de escenas web creadas a partir de un paquete de capas de escenas se comparten en ArcGIS Pro seleccionando la opción para almacenar en caché localmente al configurar la capa de escena web. Para obtener más información sobre el uso compartido de capas de escenas web, consulte Compartir una capa de escenas web. Si ya tiene un paquete de capas de escena, utilice la herramienta Compartir paquete para compartir y publicar la capa de escena web. Si no dispone de contenido de capas de escena, puede crear contenido de capas de escena con una de las siguientes herramientas:

Capas de escenas web con capas de entidades asociadas

Las capas de escena basadas en entidades, como las capas de escena de puntos, edificios u objetos 3D, pueden conservar la conexión con la capa de entidades a partir de la cual se creó la capa de escena. Por ejemplo, si toda la información de los edificios persiste en una clase de entidad multiparche de la geodatabase corporativa, puede compartirla por referencia. La capa de escena, junto con la entidad asociada, crea una unidad, lo que le permite mantener la capa de escena editando la geometría y los atributos. Las capas de escena web que tienen una capa de entidad asociada proporcionan información estadística dinámica que se puede usar para la simbología o las consultas de definición. Al acceder a la tabla de atributos de la capa de escena, se muestra la tabla de la capa de entidades asociada.

En la siguiente tabla, se enumeran las formas de crear y compartir una capa de escena web:


Fuente	Compartir como	Capa publicada
Paquete de capas de escena	Escena web Herramienta Compartir paquete	Capa de escena web
Capa de puntos, capa de entidades de objetos 3D, capa multiparche, capa de edificios	Capa web o capa de escena web con la opción de entidades activada	Capa de escena web con capa de entidades asociada
Capa de puntos, capa de entidades de objetos 3D, capa multiparche, capa de edificios	Capa web o capa de escena web con la opción de entidades desactivada	Capa de escena web
