Puede repetir las etiquetas a lo largo de entidades de línea, a lo largo de límites de polígonos y dentro de entidades de polígonos utilizando la opción Repetir de Motor de etiquetado Maplex. La etiqueta repetida respeta la ubicación de otras etiquetas y entidades que puedan obstaculizar la ubicación de la siguiente etiqueta.
Repetir las etiquetas a lo largo de entidades de línea
Puede repetir varias veces una etiqueta a lo largo de entidades de línea largas, por ejemplo, para etiquetar carreteras. La opción Repetir de Motor de etiquetado Maplex le permite fijar una distancia mínima entre etiquetas repetidas. La etiqueta repetida respeta la ubicación de otras etiquetas y entidades que puedan obstaculizar la ubicación de la siguiente etiqueta. La definición de un valor para Intervalo mínimo no garantiza que una etiqueta se coloque a esa distancia de intervalo, pero no se colocará más cerca de esa distancia.
Si utiliza el estilo Ubicación regular para las líneas, puede especificar que las etiquetas repetidas se coloquen en el borde de la extensión visible del mapa y cerca de los cruces en los que las entidades de línea se unen o se dividen. Estas preferencias son útiles para reducir la ambigüedad a la hora de etiquetar las carreteras.
La imagen que aparece a continuación muestra la etiqueta Kennedy Drive configurada para repetirse cada 150 unidades cartográficas a lo largo de la línea.
- Asegúrese de que Motor de etiquetado Maplex esté habilitado.
- Asegúrese de que Lista por etiqueta es el método activo de visualización del panel Contenido. Haga clic en la pestaña Lista por etiqueta
. - Elija una clase de etiqueta en el panel Contenido y haga clic en la pestaña Etiquetado.
- En la pestaña Etiquetado, en el grupo Ubicación de etiqueta, haga clic en Propiedades de la ubicación de etiquetas
. - En el panel Etiquetado, haga clic en Posición y, a continuación, en la pestaña Resolución de conflictos
. - Expanda Repetir.
- Especifique el tamaño de Intervalo mínimo y las unidades de medida (unidades de mapa o unidades de página; milímetros, pulgadas o puntos).
No está garantizado que una etiqueta se repita en cada distancia de intervalo. La distancia de intervalo se utiliza como distancia mínima antes de buscar una posición para colocar la etiqueta repetida.
- Si lo desea, si está utilizando el estilo Ubicación regular, especifique Preferir etiqueta cerca del borde del mapa o Preferir etiqueta cerca de la unión con un valor de Separación en las unidades establecidas anteriormente para Intervalo mínimo.
Repetir las etiquetas a lo largo del límite de un polígono o dentro de una entidad poligonal
Como alternativa, puede repetir una etiqueta varias veces a lo largo del límite de un polígono o dentro de una entidad poligonal.
Repetir las etiquetas a lo largo del límite de un polígono
Al colocar etiquetas utilizando el estilo Ubicación de límite, puede utilizar la opción Repetir para repetir la etiqueta a lo largo del límite.
Para desplazar la etiqueta del límite, utilice las opciones de desplazamiento de la etiqueta.

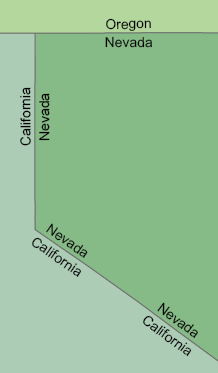

La imagen que aparece a continuación muestra las etiquetas de límite situadas alrededor de Nevada configuradas para que se repitan.
Repetir etiquetas dentro de una entidad poligonal
Al colocar etiquetas utilizando el estilo Ubicación regular y las opciones de posición de etiqueta interior, puede utilizar la opción Repetir para colocar la etiqueta en toda la entidad. Las etiquetas se colocan en los dedos periféricos de la entidad de polígono y en un patrón de cuadrícula a través del cuerpo de la entidad. La distancia entre las etiquetas depende del valor de Intervalo mínimo.
La imagen que aparece a continuación muestra las etiquetas de los polígonos de la formación Morrison (Jm) del jurásico superior que se repiten a través de la entidad geológica.
- Asegúrese de que Motor de etiquetado Maplex esté habilitado.
- Asegúrese de que Lista por etiqueta es el método activo de visualización del panel Contenido. Haga clic en la pestaña Lista por etiqueta .
- Elija una clase de etiqueta en el panel Contenido y haga clic en la pestaña Etiquetado.
- En la pestaña Etiquetado, en el grupo Ubicación de etiqueta, haga clic en Propiedades de la ubicación de etiquetas .
- En el panel Etiquetado, haga clic en Posición y, a continuación, en la pestaña Resolución de conflictos .
- Expanda Repetir.
- Especifique el tamaño de Intervalo mínimo y las unidades de medida (unidades de mapa o unidades de página; milímetros, pulgadas o puntos).
Para repetir las etiquetas a lo largo de los límites, elija el estilo Ubicación de límite para colocar etiquetas.
Para repetir las etiquetas a lo largo de las entidades poligonales, elija el estilo Ubicación regular y una de las opciones de posición de etiqueta interior.
Nota:
La opción de repetición no está disponible si se utilizan las posiciones Curvado alrededor de polígono u Horizontal alrededor de polígono.
