Disponible con licencia de Location Referencing.
ArcGIS Pipeline Referencing es una extensión orientada para satisfacer las necesidades de referenciación de ubicación de la industria de las canalizaciones de transmisión. La extensión proporciona capacidades para administrar redes de sistemas de referenciación lineal utilizadas para localizar activos, características y otros datos en y alrededor de redes de canalizaciones de transmisión. Se logra proporcionando un sistema de referenciación lineal (LRS) que evoluciona y amplía el conjunto original de capacidades LRS presentes en ArcGIS hoy mismo.
Pipeline Referencing proporciona una solución de administración de datos de referenciación lineal habilitada para SIG para organizaciones de canalizaciones. Admite las siguientes operaciones:
- Modelo de información LRS
- Herramientas de carga de eventos y de red
- Edición de red
- Edición de eventos
- Herramientas de geoprocesamiento
- Servicios Web
Más información sobre la instalación y el licenciamiento en ArcGIS Pro
Modelo de información LRS
Para utilizar Pipeline Referencing, debe tener los datos en el modelo de información requerido en la geodatabase. Pipeline Referencing tiene un modelo de información para redes (rutas) de sistema de referenciación lineal (LRS) y un modelo de información flexible para eventos LRS que le permiten modelar sus propias clases de entidad de eventos.
Pipeline Referencing proporciona la capacidad de editar y mantener redes LRS y datos de eventos asociados. También admite la actualización de mediciones de eventos y asociaciones de rutas en función de los cambios realizados en una red LRS.
Antes de utilizar herramientas de Pipeline Referencing, se recomienda leer la información sobre los conceptos básicos tras la red LRS y el modelo de información de eventos LRS. Estos conceptos no solo ayudan a entender el proceso de carga de datos, sino también a establecer la base para utilizar las herramientas.
Modelo de datos de servicios públicos y canalizaciones (UPDM)
Esri también proporciona un modelo de datos denominado UPDM, con clases de entidad predefinidas para eventos y entidades de la red de canalizaciones. La referenciación lineal y el modelo de evento UPDM se basan en el modelo de información utilizado por Pipeline Referencing.
Con Pipeline Referencing, tiene la flexibilidad de definir su propio modelo de datos de eventos o utilizar UPDM.
Puede crear el esquema UPDM en una geodatabase de archivos y cargar todos los datos necesarios. Una vez cargados los datos, puede migrar su sistema de referenciación lineal (LRS) a una geodatabase multiusuario.
Puede modelar su propia geodatabase LRS mediante UPDM o un modelo de datos listo para usar, que requiere crear un LRS, crear eventos LRS y cargar datos de eventos mediante la herramienta Incorporar eventos utilizando ese modelo.
Nota:
Modelar una geodatabase LRS es un proceso implicado y recomendado solo para personas con experiencia.
Más información sobre cómo administrar Pipeline Referencing y Utility Network conjuntamente
Carga de eventos y red LRS
El modelado, la creación y la configuración del LRS, las redes y los eventos, incluida la carga de rutas y eventos, se administran en ArcGIS Pro mediante las herramientas de geoprocesamiento.
Más información sobre la creación de LRS, redes y eventos
Utilice la herramienta Incorporar rutas para cargar rutas. Con esta herramienta, se pueden cargar redes tanto continuas como de ingeniería.

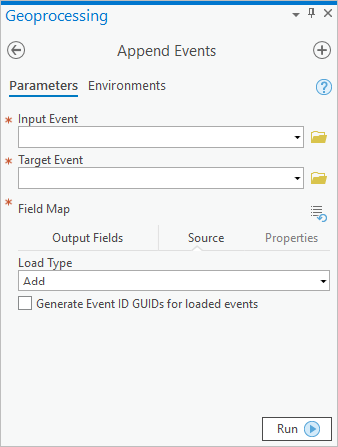

Utilice la herramienta Incorporar eventos para cargar eventos. Con esta herramienta, se pueden cargar tanto tablas de eventos como clases de entidad de eventos.
Edición de red LRS
Para editar redes LRS, debe utilizar la pestaña Location Referencing que forma parte de Pipeline Referencing. Esta pestaña admite la edición de los elementos del modelo de información de Pipeline Referencing utilizados para crear una red LRS. En esta pestaña, puede crear, realinear, reasignar, retirar, extender y realinear rutas cartográficamente. También puede editar puntos de calibración y líneas centrales. No puede editar direcciones de ruta LRS, pero puede utilizar estas herramientas para aplicar ediciones a las rutas LRS. La pestaña Location Referencing se basa en el contexto; solo está disponible cuando tiene entidades de Pipeline Referencing para la edición de rutas (es decir, rutas, puntos de calibración y líneas centrales) agregadas a su mapa 2D.
Las entidades de Pipeline Referencing (rutas, eventos, puntos de calibración e intersecciones) se modelan para admitir el tiempo (tienen en cuenta el tiempo). Si está configurando mapas para editar redes, se recomienda que configure la compatibilidad con el tiempo para cada una de estas capas en el mapa.
Más información sobre cómo configurar la compatibilidad con el tiempo
Edición de eventos LRS
Pipeline Referencing admite la edición de eventos a través de widgets de Experience Builder.
Experience Builder tiene tecnología de ArcGIS Enterprise.
Herramientas de geoprocesamiento LRS
Pipeline Referencing incluye un conjunto de herramientas de geoprocesamiento que admiten la carga, el procesamiento y las transformaciones de datos LRS. Estas herramientas de geoprocesamiento funcionan principalmente en clases de entidad de eventos.
Servicios web LRS
Pipeline Referencing amplía el servicio de mapas ArcGIS Server para proporcionar capacidad de referencia lineal a los datos como servicios REST. Entre estas funcionalidades se incluyen las siguientes:
- Edición de eventos
- Convertir coordenadas en medidas
- Convertir medidas en coordenadas
- Traducir entre sistemas de medición
- Segmentar capas de eventos de forma dinámica
- Detectar huecos, superposiciones y mediciones no válidas en eventos
Para obtener más información sobre los servicios y el desarrollo de servicios, consulte lo siguiente:
Administración de flujos de trabajo
Location Referencing Desktop incluye ArcGIS Workflow Manager (Classic), que se puede utilizar para coordinar la administración de datos en SIG y en unidades empresariales para desarrollar un proceso repetible y estándar para la administración de datos LRS en su organización.
