Crear TIN (3D Analyst)—ArcGIS Pro

Resumen

Crea un dataset de red irregular de triángulos (TIN).

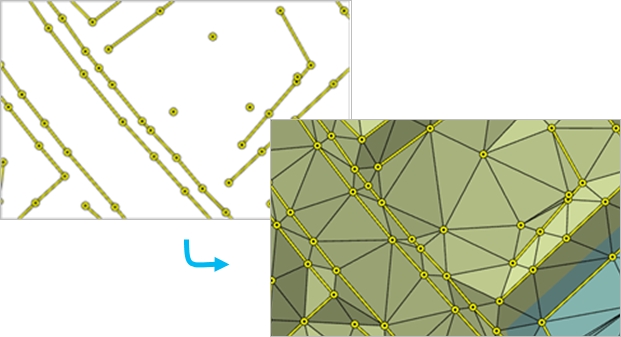

Ilustración

Uso

Evite crear una TIN utilizando un sistema de coordenadas geográficas, dado que la regla de triangulación de Delaunay no se puede aplicar de forma eficaz cuando las unidades de x,y se expresan en coordenadas esféricas.
El tipo de entidad de superficie define la manera en que las entidades de entrada influirán en la definición de la superficie triangulada.
- Las entidades de punto se pueden especificar como puntos de masa, que proporcionan nodos de datos cuyos valores z se utilizan en la triangulación de la superficie.
- Las entidades de línea se pueden especificar como puntos de masa y líneas de corte, que representan ubicaciones a lo largo de una superficie con discontinuidades lineales en pendiente, tales como líneas de cresta, líneas de costa, bordes de pavimento, huellas de edificios, etc.
- Las entidades poligonales también se pueden especificar como puntos de masa y líneas de corte, junto con entidades de recorte que definen el área de datos, reemplazan a entidades que definen regiones con valores z constantes (p. ej., masas de agua) y borran entidades que indican áreas interiores en las que los datos no existen.
La herramienta puede crear una TIN formada por muchos millones de puntos si se dispone de memoria suficiente. No obstante, limitar la cantidad de nodos de TIN a una cifra inferior a los 6 millones garantizará un rendimiento de visualización ágil y una facilidad de uso general. Si se necesita una superficie TIN mayor, considere la posibilidad de utilizar un dataset de terreno. El dataset de terreno ofrece una superficie TIN multirresolución que puede admitir colecciones mucho mayores de mediciones de origen.
Defina el entorno Versión predeterminada de almacenamiento de TIN a PRE_10.0 si la TIN que se va a crear se va a utilizar en versiones de ArcGIS Desktop anteriores a la 10.0.
Una vez que se crea un dataset de TIN, puede modificarlo con la herramienta Editar TIN para incorporar a la superficie TIN mediciones adicionales basadas en entidades. También puede utilizar la herramienta Delinear área de datos TIN para definir qué triángulos de la TIN constituyen la zona de interpolación basándose en la longitud máxima de una arista de triángulo. La superficie TIN también se puede modificar mediante la edición interactiva.

Parámetros

Etiqueta	Explicación	Tipo de datos
TIN de salida	EL dataset de TIN que se va a generar.	TIN
Sistema de coordenadas (Opcional)	La referencia espacial de la TIN de salida. Defina la referencia espacial en un sistema de coordenadas proyectadas. Los sistemas de coordenadas geográficas no se recomiendan, porque la triangulación de Delaunay no puede garantizarse cuando las coordenadas x,y se expresan en unidades angulares, lo que podría afectar negativamente a la precisión de los cálculos basados en distancia, como pendiente, volumen y línea de visión.	Coordinate System
Clase de entidad de entrada (Opcional)	Las entidades de entrada y sus propiedades relacionadas que definen cómo se agregarán a la TIN. Entidades de entrada: las entidades que se agregarán a la TIN. Campo de altura: la fuente de la elevación de las entidades de entrada. Se puede utilizar cualquier campo numérico de la tabla de atributos de la entidad de entrada, junto con Shape.Z para los valores z de las entidades 3D y Shape.M para los valores m almacenados en la geometría. Si se elige la palabra clave <None> la elevación de la entidad se interpolará desde la superficie circundante. Tipo: el rol de la entidad de entrada en la definición de la superficie TIN. Las opciones disponibles dependen de la geometría de las entidades de entrada. Para los tipos de entidad de superficie basados en líneas y polígonos, las designaciones dura y blanda del tipo de entidad de superficie influyen en el modo en que se manipula el límite de la línea o del polígono al interpolar una superficie ráster a partir del dataset TIN cuando se utiliza la interpolación de vecino natural. Un tipo de entidad de superficie dura representa un borde con una discontinuidad brusca en la elevación, como el borde de un acantilado, un muro o un bordillo a un lado de la carretera. Un tipo de entidad de superficie suave representa un borde en el que la elevación está definida de forma más suave. Las entidades de punto y multipunto se pueden definir como Mass_Points, que aportan valores de elevación que se almacenan como nodos de datos de la TIN. Las entidades de línea pueden incorporarse a la TIN como: Puntos de masa en los que los vértices de línea se convierten en nodos en la TIN. Entidades de línea de corte de Línea dura o Línea blanda que definen discontinuidades lineales en la TIN. Las entidades poligonales pueden incorporarse a la TIN como puntos de masa, líneas de corte y los siguientes tipos de entidades de superficie: Entidades de Recorte duro o Recorte blando que definen el área de datos de la superficie TIN. Entidades de Borrado duro o Borrado blando que representan vacíos interiores en los datos. Las entidades de Reemplazo duro o Reemplazo blando definen áreas de altura constante. Las entidades Relleno de valor duro o Relleno de valor blando que asignan atributos enteros a los nodos y las caras de los triángulos. Campo de etiqueta: se asignará un atributo numérico a los elementos de datos de la TIN utilizando los valores obtenidos de un campo de tipo entero de la tabla de atributos de la entidad de entrada.	Value Table
Restringida de Delaunay (Opcional)	Especifica la técnica de triangulación utilizada a lo largo de las líneas de corte de la TIN. Desactivado: TIN utilizará la triangulación conforme de Delaunay, que puede densificar cada segmento de las líneas de corte para producir varios bordes de triángulo. Esta es la opción predeterminada. Activado: TIN hará uso de la triangulación de Delaunay con límites, la cual va a agregar cada segmento como un único borde. Las normas de la triangulación de Delaunay se respetan en todas partes excepto a lo largo de las líneas de corte, que no se densificarán.	Boolean

arcpy.ddd.CreateTin(out_tin, {spatial_reference}, {in_features}, {constrained_delaunay})

Nombre	Explicación	Tipo de datos
out_tin	EL dataset de TIN que se va a generar.	TIN
spatial_reference (Opcional)	La referencia espacial de la TIN de salida. Defina la referencia espacial en un sistema de coordenadas proyectadas. Los sistemas de coordenadas geográficas no se recomiendan, porque la triangulación de Delaunay no puede garantizarse cuando las coordenadas x,y se expresan en unidades angulares, lo que podría afectar negativamente a la precisión de los cálculos basados en distancia, como pendiente, volumen y línea de visión.	Coordinate System
in_features [[in_features, height_field, SF_type, tag_value],...] (Opcional)	Las entidades de entrada y sus propiedades relacionadas que definen cómo se agregarán a la TIN. in_features: las entidades que se agregarán a la TIN. height_field: el origen de la elevación de las entidades de entrada. Se puede especificar cualquier campo numérico de la tabla de atributos de la entidad de entrada, junto con Shape.Z para los valores z de las entidades 3D y Shape.M para los valores m almacenados con la geometría. Si se elige la palabra clave <None> la elevación de la entidad se interpolará desde la superficie circundante. sf_type: el rol de la entidad de entrada para definir la superficie TIN. Las opciones disponibles dependen de la geometría de las entidades de entrada. Para los tipos de entidad de superficie basados en líneas y polígonos, las designaciones dura y blanda del tipo de entidad de superficie influyen en el modo en que se manipula el límite de la línea o del polígono al interpolar una superficie ráster a partir del dataset TIN cuando se utiliza la interpolación de vecino natural. Un tipo de entidad de superficie dura representa un borde con una discontinuidad brusca en la elevación, como el borde de un acantilado, un muro o un bordillo a un lado de la carretera. Un tipo de entidad de superficie suave representa un borde en el que la elevación está definida de forma más suave. Las entidades de punto y multipunto se pueden definir como Mass_Points, que aportan valores de elevación que se almacenan como nodos de datos de la TIN. Las entidades de línea pueden incorporarse a la TIN como: Mass_Points en los que los vértices de línea se convierten en nodos en la TIN. Entidades de línea de corte de Hard_Line o Soft_Line que definen discontinuidades lineales en la TIN. Las entidades poligonales pueden incorporarse a la TIN como puntos de masa, líneas de corte y los siguientes tipos de entidades de superficie: Entidades de Hard_Clip o Soft_Clip que definen el área de datos de la superficie TIN. Entidades de Hard_Erase o Soft_Erase que representan vacíos interiores en los datos. Entidades de Hard_Replace o Soft_Replace que definen áreas de altura constante. Las entidades Hardvalue_Fill o Softvalue_Fill que asignan atributos enteros a los nodos y las caras de los triángulos. tag_field: un atributo numérico se derivará de un campo de tipo entero de la tabla de atributos de la entidad de entrada cuyos valores se pueden utilizar para asignar una forma de atribución básica a los elementos de datos de la TIN. Al especificar <None> no se asignará ningún valor de etiqueta.	Value Table
constrained_delaunay (Opcional)	Especifica la técnica de triangulación utilizada a lo largo de las líneas de corte de la TIN. DELAUNAY—TIN utilizará la triangulación conforme de Delaunay, que puede densificar cada segmento de las líneas de corte para producir varios bordes de triángulo. Esta es la opción predeterminada. CONSTRAINED_DELAUNAY—TIN hará uso de la triangulación de Delaunay con límites, la cual va a agregar cada segmento como un único borde. Las normas de la triangulación de Delaunay se respetan en todas partes excepto a lo largo de las líneas de corte, que no se densificarán.	Boolean

Muestra de código

Ejemplo 1 de CreateTin (ventana de Python)

En el siguiente ejemplo se muestra cómo usar esta herramienta en la ventana de Python.

arcpy.env.workspace = "C:/data"
arcpy.ddd.CreateTin("NewTIN", "NAD 1983 StatePlane California II FIPS 0402 (Feet).prj",
                   "points.shp Shape.Z masspoints", "constrained_delaunay")

Ejemplo 2 de CreateTin (script independiente)

En el siguiente ejemplo se muestra cómo usar esta herramienta en un script independiente de Python.

'''****************************************************************************
Name: Define Data Boundary of LAS File
Description: This script demonstrates how to delineate data boundaries of
             LAS files with irregularly clustered points. It is intended for
             use as a script tool with one input LAS file.
****************************************************************************'''
# Import system modules
import arcpy

# Set local variables
inLas = arcpy.GetParameterAsText(0)  # input LAS file
ptSpacing = arcpy.GetParameterAsText(1)  # LAS point spacing
classCode = arcpy.GetParameterAsText(2)  # List of integers
returnValue = arcpy.GetParameterAsText(3)  # List of strings
outTin = arcpy.GetParameterAsText(4)  # TIN created to delineate data area
outBoundary = arcpy.GetParameterAsText(5)  # Polygon boundary file

try:
    # Execute LASToMultipoint
    lasMP = arcpy.CreateUniqueName('lasMultipoint', 'in_memory')
    arcpy.ddd.LASToMultipoint(inLas, LasMP, ptSpacing, class_code,
                             "ANY_RETURNS", "", sr, inFormat, zfactor)
    # Execute CreateTin
    arcpy.ddd.CreateTin(outTin, sr, "{0} Shape.Z masspoints"\
                       .format(lasMP), "Delaunay")
    # Execute CopyTin
    arcpy.ddd.CopyTin(outTin, "{0}_copy".format(outTin))
    # Execute DelineateTinDataArea
    maxEdge = ptSpacing * 4
    arcpy.ddd.DelineateTinDataArea(outTin, maxEdge, "PERIMETER_ONLY")
    # Execute TinDomain
    arcpy.ddd.TinDomain(outTin, outBoundary, "POLYGON")

except arcpy.ExecuteError:
    print(arcpy.GetMessages())
except Exception as err:
    print(err)

Entornos

Espacio de trabajo actual, Sistema de coordenadas de salida, Extensión, Transformaciones geográficas, Versión

Información de licenciamiento

Basic: Requiere 3D Analyst
Standard: Requiere 3D Analyst
Advanced: Requiere 3D Analyst
