Diezmar Nodos TIN (3D Analyst)

Resumen

Crea un dataset de red irregular de triángulos (TIN) mediante un subconjunto de nodos de un TIN de origen.

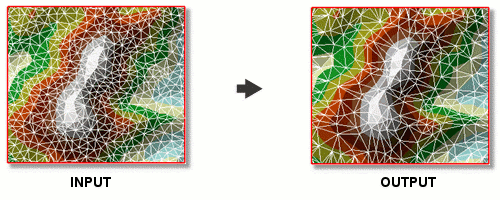

Ilustración

Uso

• Esta herramienta resulta útil para simplificar datos sobremuestreados, lo que, a su vez, mejora la experiencia de dibujo. Se proporcionan las siguientes opciones de simplificación:

  • Tolerancia Z: el TIN resultante mantendrá la exactitud vertical de su TIN de origen dentro del valor de tolerancia Z especificado, que siempre está expresado en la unidad Z nativa del TIN de origen. La desviación de cualquier nodo del TIN de origen, cuando se compara con el valor interpolado del TIN de salida, no superará la tolerancia Z.

    Nota:

    Este método también admite la aplicación de un límite de nodo opcional, que hará que la herramienta detenga el procesamiento si el valor de tolerancia Z causa que el TIN resultante exceda la cantidad máxima de nodos. Si esto ocurre, se producirá el TIN, pero se devolverá una advertencia.

  • Conteo: reduce la cantidad de nodos en el TIN de salida al valor especificado, que supuestamente es menor que el conteo de nodos del TIN de origen. Por lo general, se seleccionan nodos para mantener la extensión y las características de la superficie del TIN de origen.

• Si la opción Copiar las líneas de corte está seleccionada, las líneas de corte en el TIN de origen se almacenan en la salida sin ninguna generalización. Los nodos que aportan las líneas de corte no se toman en consideración en ningún límite máximo de conteo de nodos.

• El límite de datos del TIN resultante se aplicará como bordes de las líneas de corte independientemente de si se usó la opción para copiar líneas de corte o si el límite de datos del TIN de entrada se aplica con aristas de línea de corte. Esto puede aumentar el tamaño del TIN de salida y opera independientemente de cualquier límite máximo de conteo de nodos especificado.

Parámetros

Cuadro de diálogo

Etiqueta	Explicación	Tipo de datos
TIN de entrada	El dataset TIN que se procesará.	TIN Layer
TIN de salida	EL dataset de TIN que se va a generar.	TIN
Método para diezmar	Especifica el método de simplificación que se empleará para seleccionar un subconjunto de nodos del TIN de entrada. Tolerancia Z—Crea una TIN que mantendrá la exactitud vertical especificada en el parámetro Tolerancia Z. Esta es la opción predeterminada. Recuento—Crea una TIN que no sobrepasará el límite de nodos especificado en el parámetro Cantidad máxima de nodos.	String
Copiar líneas de ruptura (Opcional)	Indica si las líneas de corte del TIN de entrada se copian a la salida. Desactivada: las líneas de corte no se copiarán. Esta es la opción predeterminada. Activada: las líneas de corte se copiarán.	Boolean
Tolerancia Z (Opcional)	La desviación máxima respecto del valor Z de la TIN de origen que se permitirá en la TIN de salida, que, de forma predeterminada, es la menor de las dos siguientes: una décima parte del rango Z o el número 10.	Double
Número máximo de nodos (Opcional)	La cantidad máxima de nodos que se pueden almacenar en la TIN de salida, que adopta como valor predeterminado la cantidad total de nodos en la TIN de origen menos 1. Si se utiliza el método de tolerancia z, la herramienta detendrá el procesamiento si el valor de tolerancia Z causa que la TIN resultante exceda la cantidad máxima de nodos.	Long

Python

arcpy.ddd.DecimateTinNodes(in_tin, out_tin, method, {copy_breaklines}, {z_tolerance_value}, {max_node_value})

Nombre	Explicación	Tipo de datos
in_tin	El dataset TIN que se procesará.	TIN Layer
out_tin	EL dataset de TIN que se va a generar.	TIN
method	Especifica el método de simplificación que se empleará para seleccionar un subconjunto de nodos del TIN de entrada. Z_TOLERANCE—Crea una TIN que mantendrá la exactitud vertical especificada en el parámetro z_tolerance_value. Esta es la opción predeterminada. COUNT—Crea una TIN que no superará el límite de nodos especificado en el parámetro max_node_value.	String
copy_breaklines (Opcional)	Indica si las líneas de corte del TIN de entrada se copian a la salida. BREAKLINES—Las líneas de corte se copiarán. NO_BREAKLINES—Las líneas de corte no se copiarán. Esta es la opción predeterminada.	Boolean
z_tolerance_value (Opcional)	La desviación máxima respecto del valor Z de la TIN de origen que se permitirá en la TIN de salida, que, de forma predeterminada, es la menor de las dos siguientes: una décima parte del rango Z o el número 10.	Double
max_node_value (Opcional)	La cantidad máxima de nodos que se pueden almacenar en la TIN de salida, que adopta como valor predeterminado la cantidad total de nodos en la TIN de origen menos 1. Si se utiliza el método de tolerancia z, la herramienta detendrá el procesamiento si el valor de tolerancia Z causa que la TIN resultante exceda la cantidad máxima de nodos.	Long

Muestra de código

Ejemplo 1 de DecimateTinNodes (ventana de Python)

En el siguiente ejemplo se muestra cómo usar esta herramienta en la ventana de Python.

arcpy.env.workspace = "C:/data"
arcpy.ddd.DecimateTinNodes("tin", "tin_simple", "COUNT 5000" "BREAKLINES")

Ejemplo 2 de DecimateTinNodes (secuencia de comandos independiente)

En el siguiente ejemplo se muestra cómo usar esta herramienta en un script independiente de Python.

'''****************************************************************************
Name: DecimateTinNodes Example
Description: This script demonstrates how to use the
             DecimateTinNodes tool.
****************************************************************************'''

# Import system modules
import arcpy
from arcpy import env

# Set environment settings
env.workspace = "C:/data"

# Set Local Variables
inTin = "elevation"
method = "COUNT 5000"
copyBrk = "BREAKLINES"
# Ensure output name is unique
outTin = arcpy.CreateUniqueName("simple_elev")

#Execute DecimateTinNodes
arcpy.ddd.DecimateTinNodes(inTin, outTin, method, copyBrk)

Entornos

Espacio de trabajo actual, Espacio de trabajo temporal, Extensión, Sistema de coordenadas de salida, Transformaciones geográficas, Versión

Información de licenciamiento

• Basic: Requiere 3D Analyst
• Standard: Requiere 3D Analyst
• Advanced: Requiere 3D Analyst
