La herramienta Zona de influencia gráfica crea polígonos de zona de influencia alrededor de las entidades de entrada a la distancia indicada, al tiempo que ofrece opciones para distintas formas cartográficas para los extremos de la zona de influencia (topes) y esquinas (uniones) cuando la zona de influencia se genera alrededor de la entidad.
Los términos topes y uniones son términos gráficos comunes.
Topes
El parámetro Tipo de topes especifica la forma de los extremos de línea. Las opciones se describen a continuación y se ilustran en la imagen siguiente. Los topes solo pueden utilizarse con líneas y puntos.
- Cuadrado: tope cuadrado alrededor del extremo del segmento de entrada
- Extremo: tope perpendicular en el extremo del segmento de entrada
- Redondeado: tope redondeado en el extremo del segmento de entrada

Uniones

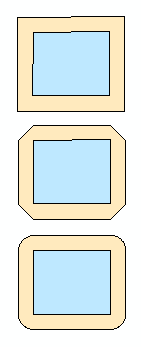

El parámetro Tipo de unión controla la forma de las esquinas. Las opciones se describen a continuación y se ilustran en la imagen siguiente. Las uniones solo pueden utilizarse con polígonos y líneas.
- Ángulo: forma cuadrada o pronunciada alrededor de las esquinas.
- Biselado: las esquinas internas serán cuadradas y las esquinas externas se cortarán perpendicularmente con respecto al punto más alejado de la esquina.
- Redondeado: las esquinas internas serán cuadradas y la esquina externa será redondeada.
