| Etiqueta | Explicación | Tipo de datos |
Mapa de entrada | El mapa de entrada con la distribución de entidad y densidad de vértice que determinan el tamaño y ordenación de los polígonos de salida. Normalmente, el mapa de entrada es el que utilizará después para crear teselas vectoriales con la herramienta Crear paquete de teselas vectoriales. | Map |
Clase de entidad de tesela de salida | La clase de entidad poligonal de salida de las teselas indexadas en cada nivel de detalle. Cada tesela encierra un número manejable de vértices de entrada que no exceden el número especificado por el parámetro Recuento máximo de vértices. | Feature Class |
Paquete para ArcGIS Online | Bing Maps | Google Maps | Especifica si el esquema de ordenamiento en teselas se generará a partir de un servicio de mapas existente o para ArcGIS Online, Bing Maps y Google Maps.
| Boolean |
Esquema de ordenamiento en teselas (Opcional) |
El servicio de teselas vectoriales o archivo de esquema de ordenamiento en teselas que se utiliza si no se ha activado el parámetro Paquete para ArcGIS Online | Bing Maps | Google Maps. El tamaño de tesela del esquema de ordenamiento en teselas debe ser 512 por 512 y debe tener escalas consecutivas en una relación de dos. | Map Server; File |
Recuento máximo de vértices (Opcional) | Número ideal de vértices de todas las capas visibles que va contener cada polígono de la clase de entidad de salida. El valor predeterminado es el recuento recomendado de 10.000 vértices. | Long |
Resumen
Permite crear una malla multiescala de polígonos que se puede utilizar como polígonos de índice a la hora de crear paquetes de teselas vectoriales.

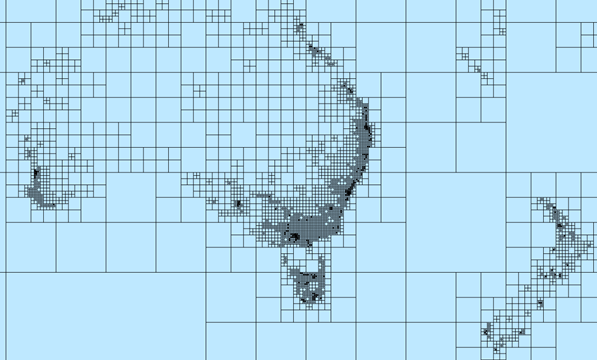

Ilustración
Uso
La malla de polígonos resultantes es multiescala y representa distintos niveles de detalle tal y como se define en el mapa de entrada. Se ajusta el tamaño de los polígonos de más alto nivel de detalle para encerrar no más del recuento especificado de vértices de entidades del mapa de entrada, según determine su densidad, distribución y la generalización inherente que se produce al crear teselas vectoriales. El nivel de detalle máximo de los polígonos resultantes no será superior a 16.
El valor del campo PTS de cada polígono indica el número de vértices que contiene cada polígono de los datos de origen. Examine los valores elevados de este campo en los polígonos de índice para hallar áreas que tengan un elevado recuento de vértices y que puedan dar lugar a teselas vectoriales de rendimiento deficiente.
El valor del campo LOD de cada polígono indica el nivel de detalle (LOD). Ordene los valores de campo para averiguar el LOD máximo del mapa. Es posible que el LOD máximo representado por los polígonos de índice no coincida con el LOD especificado en el esquema de ordenamiento en teselas. Como las capas de teselas vectoriales admiten una solución de teselas ligera y eficaz, el LOD máximo debería ser suficiente. Las capas de teselas vectoriales utilizan el exceso de muestreo para mostrar detalles por encima del LOD máximo.
El valor del campo LEAF de cada polígono indica si la tesela se ampliará por exceso al representar la capa de teselas vectoriales. Los valores del campo LEAF son los siguientes:
- LEAF = 0 indica que la tesela no se amplía en exceso.
- LEAF = 1 indica que la tesela se amplía en exceso al aplicar el zoom por encima de su valor de LOD.
La clase de entidad de salida es adecuada para su uso con la herramienta Crear paquete de teselas vectoriales como polígonos de índice de entrada. La herramienta Crear paquete de teselas vectoriales utiliza estos polígonos para crear teselas que estén optimizadas para la densidad de la entidad en los diversos niveles de detalle que se crean. Los valores de LOD más pequeño y más grande se almacenan como valores minLOD y maxLOD para las teselas vectoriales.
Esta herramienta utiliza los polígonos de índice tal y como se indica a continuación:
- Al utilizar una estructura de teselas indexada: la herramienta utiliza los polígonos de salida para crear teselas optimizadas para la densidad de características en los varios niveles de detalle que se están creando. Los valores de LOD más pequeño y más grande se almacenan como valores minLOD y maxLOD para las teselas vectoriales.
- Al utilizar una estructura de teselas planas: la herramienta utiliza los polígonos de salida para generar una caché indexada intermedia a partir de la cual se genera la tesela plana, lo que acelera el proceso de generación de teselas vectoriales para el mapa o mapa base.
Para obtener más información sobre la creación de teselas vectoriales, consulte Crear un mapa para la creación de teselas vectoriales.
Parámetros
arcpy.management.CreateVectorTileIndex(in_map, out_featureclass, service_type, {tiling_scheme}, {vertex_count})| Nombre | Explicación | Tipo de datos |
in_map | El mapa de entrada con la distribución de entidad y densidad de vértice que determinan el tamaño y ordenación de los polígonos de salida. Normalmente, el mapa de entrada es el que utilizará después para crear teselas vectoriales con la herramienta Crear paquete de teselas vectoriales. | Map |
out_featureclass | La clase de entidad poligonal de salida de las teselas indexadas en cada nivel de detalle. Cada tesela encierra un número manejable de vértices de entrada que no exceden el número especificado por el parámetro vertex_count. | Feature Class |
service_type | Especifica si el esquema de ordenamiento en teselas se generará a partir de un servicio de mapas existente o para ArcGIS Online, Bing Maps y Google Maps.
| Boolean |
tiling_scheme (Opcional) |
El servicio de teselas vectoriales o archivo de esquema de ordenamiento en teselas que se utiliza si el parámetro service_type se ha definido como EXISTING. El tamaño de tesela del esquema de ordenamiento en teselas debe ser 512 por 512 y debe tener escalas consecutivas en una relación de dos. | Map Server; File |
vertex_count (Opcional) | Número ideal de vértices de todas las capas visibles que va contener cada polígono de la clase de entidad de salida. El valor predeterminado es el recuento recomendado de 10.000 vértices. | Long |
Muestra de código
La siguiente secuencia de comandos de la ventana de Python muestra cómo utilizar la función CreateVectorTileIndex de modo inmediato.
import arcpy
arcpy.env.workspace = "C:/data/cartography.gdb/transportation"
arcpy.CreateVectorTileIndex_management("CURRENT", "tiles", "ONLINE", "", 10000)Esta secuencia de comandos independiente muestra un ejemplo de uso de la función CreateVectorTileIndex.
# Name: CreateVectorTileIndex.py
# Description: Find all the maps in the project and
# create vector tile index polygon feature class for each map
# import system modules
import os
import arcpy
#set environment settings
arcpy.env.overwriteOutput = True
outputPath = "C://Tilepackages//"
# Loop through the project, find all the maps, and
# creates vector tile index polygon for each map,
# using the same name as the map
p = arcpy.mp.ArcGISProject("c:\\temp\\myproject.aprx")for m in p.listMaps():
print("Creating Vector Tile Index for: " + m.name)
arcpy.CreateVectorTileIndex_management(m, outputPath + m.name + '.shp', "ONLINE", "", 10000)Entornos
Información de licenciamiento
- Basic: Sí
- Standard: Sí
- Advanced: Sí
