Densificación geodésica (Administración de datos)

ArcGIS Pro 3.4 | | Archivo de ayuda

Resumen

Crea nuevas entidades reemplazando sustituyendo los segmentos de las entidades de entrada por aproximaciones densificadas de segmentos geodésicos. Se pueden los siguientes tipos de segmentos geodésicos: geodésico, elíptico grande, loxodromia y sección normal.

Ilustración

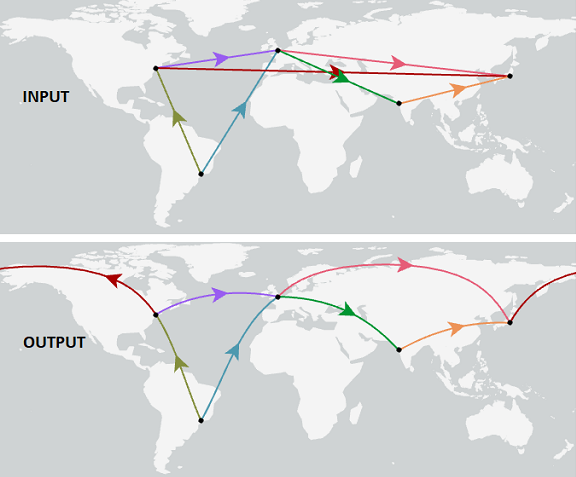

Ilustración de la herramienta Densificación geodésica

Uso

  • Los puntos finales de los segmentos se conectarán con una aproximación geodésica. El tipo de segmento de entrada es irrelevante; los segmentos lineales y no lineales (arco circular, arco elíptico y curva de Bézier) con puntos finales comunes producirán la misma salida.

  • No se escribirá ninguna entidad de salida para las entidades de entrada que consten de un único segmento cuyos puntos inicial y final coincidan. Por ejemplo, una entidad poligonal formada por un único arco circular no se escribirá en la salida.

Parámetros

EtiquetaExplicaciónTipo de datos
Entidades de entrada

Las entidades de línea o poligonales de entrada.

Feature Layer
Clase de entidad de salida

La clase de entidad de salida que contiene las entidades geodésicas densificadas.

Feature Class
Tipo geodésico

Especifica el tipo de segmentos geodésicos que se crearán. Los cálculos geodésicos se realizan en el elipsoide asociado al sistema de coordenadas de los datos de entrada.

  • GeodésicaLos segmentos serán la distancia más corta entre dos puntos en la superficie del esferoide (elipsoide).
  • LoxodromiaLos segmentos serán la línea de igual acimut (desde un polo) que conecta dos puntos.
  • Elíptico grandeLos segmentos serán la línea formada por la intersección de un plano que contiene el centro del esferoide y los dos puntos.
  • Sección normalLos segmentos serán la línea formada por la intersección de un plano que contiene el centro del esferoide y es perpendicular a la superficie en el primer punto.
String
Distancia
(Opcional)

La distancia entre vértices a lo largo del segmento geodésico de salida. El valor predeterminado es 50 kilómetros.

Linear Unit

Información de licenciamiento

  • Basic: No
  • Standard: Sí
  • Advanced: Sí
