Eliminar líneas de centro superpuestas (Location Referencing)

ArcGIS Pro 3.4 | | Archivo de ayuda

Disponible con licencia de Location Referencing.

Resumen

Elimina las secciones de líneas de centro superpuestas para garantizar que haya una única línea de centro cuando la geometría de línea de centro se superponga.

El esquema mínimo de ArcGIS Location Referencing modela las concurrencias de ruta al tener rutas que comparten las mismas asociaciones de línea de centro en la tabla de secuencias de líneas de centro. La ejecución de esta herramienta podría dar lugar a cambios de líneas de centro, tales como la división de líneas de centro o la eliminación de entidades de línea de centro duplicadas. También puede actualizar los registros de la tabla de secuencias de líneas de centro para que las rutas compartan líneas de centro.

Las líneas de centro superpuestas pueden aparecer cuando ocurre cualquiera de las siguientes situaciones:

  • Se carga una red con rutas concurrentes
  • Se carga una red adicional
  • Edición específica de líneas de centro del usuario

Nota:

Mientras la herramienta Eliminar líneas de centro superpuestas se puede ejecutar en cualquier momento después de crear una red LRS y cargar los datos, plantéese ejecutarla solo después de haber terminado de crear todas las redes LRS y de haber cargado todos los datos del LRS. Si se modelan columnas adicionales en las líneas de centro, es posible que se pierdan algunos atributos de línea de centro al ejecutar la herramienta.

Ilustración

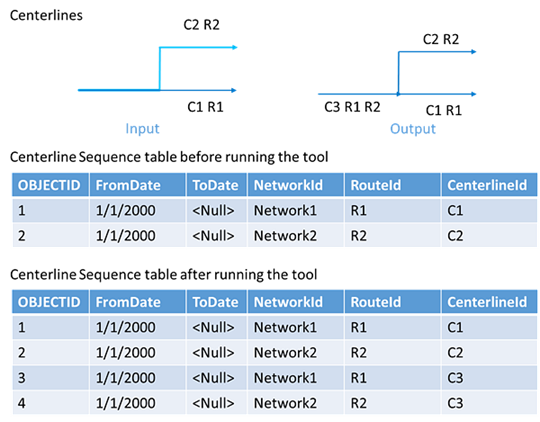

Ilustración de la herramienta Eliminar líneas de centro superpuestas
Las líneas de centro C1 y C2 se superponen hasta el centro de la línea de centro C1. Después de ejecutar la herramienta Eliminar líneas de centro superpuestas, se elimina la parte superpuesta, se crea la línea de centro C3 y se asocia con las rutas R1 y R2 en la tabla de secuencias de líneas de centro.

Uso

Parámetros

EtiquetaExplicaciónTipo de datos
Entidades de línea de centro de entrada

Capa o clase de entidad de entrada que representa una línea de centro de LRS.

Feature Layer

Salida derivada

EtiquetaExplicaciónTipo de datos
Entidades de línea de centro actualizadas

Capa de entidades de línea de centro actualizada.

Feature Layer
Archivo de detalles de salida

Archivo de texto que detalla las líneas de centro superpuestas eliminadas de la capa de entidades.

Text File

Entornos

Casos especiales

Factor de procesamiento en paralelo

El valor predeterminado de este entorno, si se deja en blanco, es 0%. Cualquier valor absoluto del entorno siempre se fija entre 0 y el número de núcleos lógicos de esa máquina.

Información de licenciamiento

  • Basic: Requiere ArcGIS Location Referencing (ArcGIS Pipeline Referencing o ArcGIS Roads and Highways)
  • Standard: Requiere ArcGIS Location Referencing (ArcGIS Pipeline Referencing o ArcGIS Roads and Highways)
  • Advanced: Requiere ArcGIS Location Referencing (ArcGIS Pipeline Referencing o ArcGIS Roads and Highways)
