Extraer por rectángulo (Spatial Analyst)

Disponible con una licencia de Spatial Analyst.

Resumen

Extrae las celdas de un ráster basado en un rectángulo especificando la extensión del rectángulo.

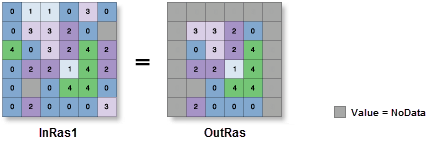

Ilustración

OutRas = ExtractByRectangle(InRas1, Extent(1, 0, 5, 5), "INSIDE")

Uso

• En caso de que el ráster de entrada contuviera atributos adicionales, estos se trasladarán tal cual a la tabla de atributos del ráster de salida. En función de la propiedad que se va a registrar, es posible que haya que recalcular los valores de algunos atributos.

• Cuando se especifica un ráster multibanda como el valor de Ráster de entrada (in_raster en Python), se utilizarán todas las bandas.

  Para procesar una selección de bandas a partir de un ráster multibanda, cree primero un dataset ráster formado por esas bandas concretas con la herramienta Bandas compuestas. A continuación, use el resultado como el valor de Ráster de entrada (in_raster en Python).

  El formato de salida predeterminado es un ráster de geodatabase. Si se especifica una pila de Cuadrícula de Esri como formato de salida, el nombre de la pila no puede comenzar por un número, usar espacios ni tener más de nueve caracteres de longitud.

• El centro de la celda se utiliza para determinar si una celda se encuentra dentro o fuera de un rectángulo. Si el centro se encuentra dentro del contorno de un rectángulo, la celda se considera completamente dentro, incluso si parte de la celda queda fuera del rectángulo.

• A las ubicaciones de las celdas que no están seleccionadas se les asigna el valor NoData.

• Si el ráster de entrada es un entero, el ráster de salida será un entero. Si la entrada es de punto flotante, la salida será de punto flotante.

• Consulte Entornos de análisis y Spatial Analyst para obtener detalles adicionales sobre los entornos de geoprocesamiento que se aplican a esta herramienta.

Parámetros

Cuadro de diálogo

Etiqueta	Explicación	Tipo de datos
Ráster de entrada	El ráster de entrada desde el cual se extraerán las celdas.	Raster Layer
Extent	Un rectángulo que define el área que se extraerá. Extensión de visualización actual : la extensión se basará en el mapa o la escena activa. Extensión de dibujo : la extensión se basará en un rectángulo dibujado en el mapa o la escena. Extensión de mapa : la extensión se basará en una capa de mapa activa. Elija una capa disponible o utilice la opción Extensión de datos en todas las capas. Cada capa de mapas tiene las opciones siguientes: Todas las entidades : extensión de todas las entidades. Entidades seleccionadas : extensión de las entidades seleccionadas. Entidades visibles : extensión de las entidades visibles. Examinar : la extensión se basará en un dataset. Portapapeles : la extensión puede copiarse en y desde el portapapeles. Copiar extensión : copia la extensión y el sistema de coordenadas en el portapapeles. Pegar extensión : pega la extensión y el sistema de coordenadas desde el portapapeles. Si el portapapeles no incluye un sistema de coordenadas, la extensión utilizará el sistema de coordenadas del mapa. Restablecer extensión : la extensión se restablecerá al valor predeterminado. Cuando las coordenadas se proporcionan de forma manual, las coordenadas deben ser valores numéricos y encontrarse en el sistema de coordenadas del mapa activo. El mapa podría utilizar unidades de visualización distintas de las coordenadas proporcionadas. Utilice un valor de signo negativo para las coordenadas sur y oeste. Las coordenadas se especifican en las mismas unidades de mapa que el ráster de entrada.	Extent
Área de extracción (Opcional)	Especifica si las celdas que se seleccionarán y se escribirán en el ráster de salida son las que se encuentran dentro o fuera del rectángulo de entrada. Dentro—Se seleccionarán y se escribirán en el ráster de salida las celdas que se encuentren dentro del rectángulo de entrada. Todas las celdas fuera del rectángulo recibirán valores NoData en el ráster de salida. Fuera—Se seleccionarán y se escribirán en el ráster de salida las celdas que se encuentren fuera del rectángulo de entrada. Todas las celdas dentro del rectángulo recibirán valores NoData en el ráster de salida.	String

Valor de retorno

Etiqueta	Explicación	Tipo de datos
Ráster de salida	Ráster de salida que contiene los valores de las celdas extraídos del ráster de entrada.	Raster

Python

ExtractByRectangle(in_raster, rectangle, {extraction_area})

Nombre	Explicación	Tipo de datos
in_raster	El ráster de entrada desde el cual se extraerán las celdas.	Raster Layer
rectangle extent	Un rectángulo que define el área que se extraerá. MAXOF: se usará la extensión máxima de todas las entradas. MINOF: se usará el área mínima común a todas las entradas. DISPLAY: la extensión es igual a la visualización visible. Nombre de capa: se utilizará la extensión de la capa especificada. Objeto de Extent: se utilizará la extensión del objeto especificado. Cadena de coordenadas delimitada por espacios: se utilizará la extensión de la cadena especificada. Las coordenadas se expresan como x-min, y-min, x-max, y-max. Las coordenadas se especifican en las mismas unidades de mapa que el ráster de entrada.	Extent
extraction_area (Opcional)	Especifica si las celdas que se seleccionarán y se escribirán en el ráster de salida son las que se encuentran dentro o fuera del rectángulo de entrada. INSIDE—Se seleccionarán y se escribirán en el ráster de salida las celdas que se encuentren dentro del rectángulo de entrada. Todas las celdas fuera del rectángulo recibirán valores NoData en el ráster de salida. OUTSIDE—Se seleccionarán y se escribirán en el ráster de salida las celdas que se encuentren fuera del rectángulo de entrada. Todas las celdas dentro del rectángulo recibirán valores NoData en el ráster de salida.	String

Valor de retorno

Nombre	Explicación	Tipo de datos
out_raster	Ráster de salida que contiene los valores de las celdas extraídos del ráster de entrada.	Raster

Muestra de código

Ejemplo 1 de ExtractByRectangle (ventana de Python)

En este ejemplo se extraen las celdas fuera de una extensión rectangular a un nuevo ráster.

import arcpy
from arcpy import env
from arcpy.sa import *
env.workspace = "C:/sapyexamples/data"
rectExtract = ExtractByRectangle("elevation",
                                 Extent(477625, 213900, 486400, 224200),
                                 "OUTSIDE")
rectExtract.save("c:/sapyexamples/output/extrect")

Ejemplo 2 de ExtractByRectangle (secuencia de comandos independiente)

En este ejemplo se extraen las celdas dentro de una extensión rectangular a un nuevo ráster.

# Name: ExtractByRectangle_Ex_02.py
# Description:
# Requirements: Spatial Analyst Extension

# Import system modules
import arcpy
from arcpy import env
from arcpy.sa import *

# Set environment settings
env.workspace = "C:/sapyexamples/data"

# Set local variables
inRaster = "elevation"
inRectangle = Extent(477625, 213900, 486400, 224200)

# Execute ExtractByRectangle
rectExtract = ExtractByRectangle(inRaster, inRectangle, "INSIDE")

# Save the output
rectExtract.save("c:/sapyexamples/output/extrect02")

Entornos

Auto ejecución, Tamaño de celda, Método de proyección de tamaño de celda, Compresión, Espacio de trabajo actual, Extensión, Transformaciones geográficas, Máscara, Palabra clave CONFIG de salida, Sistema de coordenadas de salida, Espacio de trabajo temporal, Alinear ráster, Tamaño de tesela

Información de licenciamiento

• Basic: Requiere Spatial Analyst
• Standard: Requiere Spatial Analyst
• Advanced: Requiere Spatial Analyst
