Trabajo con Capas de cubo de espacio-tiempo

Las capas de cubos de espacio-tiempo le permiten visualizar, explorar e interactuar con los cubos de espacio-tiempo. La capa y la cinta del cubo de espacio-tiempo pueden ayudarle a comprender mejor los contenidos y los resultados de los análisis almacenados en un cubo de espacio-tiempo. Puede hacer lo siguiente con la capa del cubo de espacio-tiempo y la cinta:

  • Visualizar las variables y resultados de análisis en un cubo de espacio-tiempo.
  • Dividir y filtrar un cubo de espacio-tiempo en una escena 3D.
  • Explorar la capa del cubo de espacio-tiempo a través de gráficos de series temporales.
  • Contextualizar una visualización de capas de cubos de espacio-tiempo en 3D superponiendo capas de análisis en 2D.
  • Administrar el cubo de espacio-tiempo recuperando información descriptiva y creando subconjuntos por tiempo o espacio.
  • Regenerar la capa del cubo de espacio-tiempo desde el cubo de espacio-tiempo para agregar nuevos análisis o variables.

Crear un cubo de espacio-tiempo

Puede crear una capa de cubo de espacio-tiempo a partir de cualquier cubo de espacio-tiempo NetCDF (.nc). Puede crear un cubo de espacio-tiempo utilizando cualquier herramienta del conjunto de herramientas de Creación de cubo de espacio-tiempo.

  1. Inicie ArcGIS Pro.
  2. Seleccione Escena global en las opciones de Nuevo proyecto.

    Se recomienda que siempre visualice las capas del cubo de espacio-tiempo en una escena 3D.

  3. Descargue el dataset de incendios forestales en EE. UU. de 2005-2022, la capa de condados de EE. UU. y la capa de fronteras de California.

    El dataset de incendios forestales contiene las ubicaciones de los incendios forestales en EE. UU. entre 2005 y 2022. Los datos fueron recopilados por USGS y el Programa de monitorización de tendencias en la gravedad de los incendios del Servicio Forestal de Estados Unidos.

    Más información sobre las áreas incendiadas en EE. UU. 1984-2022

  4. En la pestaña Análisis, haga clic en el botón Herramientas para abrir el panel Geoprocesamiento.
  5. En el panel Geoprocesamiento, busque Crear cubo de espacio-tiempo agregando puntos.
  6. Haga clic en la herramienta y especifique los parámetros de la siguiente manera:

    Herramienta de geoprocesamiento Crear cubo de espacio-tiempo agregando puntos

    Esto crea un cubo de espacio-tiempo NetCDF. El cubo de espacio-tiempo tendrá una extensión de archivo .nc.

Ejecutar un análisis

Puede utilizar cualquier herramienta del conjunto de herramientas Previsión de serie temporal o del conjunto de herramientas Análisis de patrones en espacio-tiempo para analizar e identificar patrones en un cubo de espacio-tiempo o estimar valores futuros en ubicaciones de un cubo de espacio-tiempo.

  1. Abra el panel Geoprocesamiento. En la pestaña Análisis, haga clic en el botón Herramienta.
  2. Busque Previsión basada en bosque
  3. Haga clic en la herramienta y especifique los parámetros de la siguiente manera:

    Herramienta de geoprocesamiento Predicción basada en bosque

    Esto estima el número total de acres en cada condado que se quemarán por los incendios forestales.

Crear un cubo de espacio-tiempo

Para crear una capa de cubo de espacio-tiempo, debe utilizar la herramienta Hacer capa de cubo de espacio-tiempo. Puede acceder a la herramienta desde el panel Geoprocesamiento o la pestaña Mapa.

  1. En la pestaña Mapa, haga clic en Agregar datos. En el menú desplegable, haga clic en Capa de cubo de espacio-tiempo.

    Se abre la herramienta Hacer capa de cubo de espacio-tiempo.

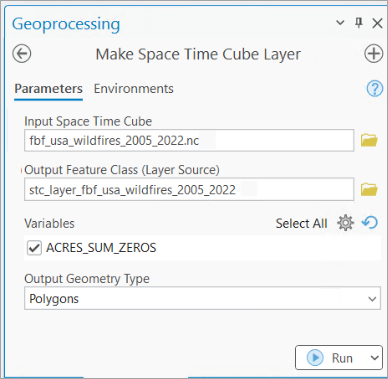

  2. Especifique los parámetros de la siguiente manera:

    Herramienta de geoprocesamiento Hacer capa de cubo de espacio-tiempo

  3. Haga clic en Ejecutar para ejecutar la herramienta.

    Una capa del cubo de espacio-tiempo se crea y se añade al panel Contenido. El cubo de espacio-tiempo se mostrará en la escena 3D.

Interactuar con la capa de espacio-tiempo

Una capa de cubo de espacio-tiempo activará la cinta cubo de espacio-tiempo, que proporciona varias herramientas para configurar, visualizar, explorar y administrar la capa del cubo de espacio-tiempo.

  1. Active la cinta del cubo de espacio-tiempo seleccionando la capa del cubo de espacio-tiempo en el panel Contenido.
  2. En la sección Visualizar, asegúrese de que el valor del parámetro Variable sea ACRES_SUM_ZEROS.
  3. En la sección Elevación, cambie Exageración vertical a 2.

    La distancia vertical aumenta entre los bins, lo que facilita la visualización de cada porción de tiempo.

  4. En la sección Extensión espaciotemporal, haga clic en el menú desplegable Configurar extensión. Establezca el valor del parámetro Área de interés como ca_boundary.

    Se aplica un filtro al cubo de espacio-tiempo. Solo los bins de California serán visibles en la escena.

  5. Active la casilla Resaltar los períodos de tiempo previstos.

    Esto cambia la forma en que se visualiza el cubo de espacio-tiempo. Los bins previstos en el cubo de espacio-tiempo permanecerán opacos mientras que los otros bins se volverán transparentes.

  6. En la sección Visualizar de la cinta, en la galería de Temas, haga clic en Resultado de la previsión.
  7. En la sección Explorar, haga clic en Ventanas emergentes de series temporales por ubicación y haga clic en un bin de la escena.

    Aparece un elemento emergente con un gráfico de series temporales para esa ubicación.

  8. Cierre el gráfico emergente.
  9. En la sección Administración de datos, haga clic en el menú desplegable Administración del cubo de espacio-tiempo y haga clic en Cubo de subconjunto.
  10. Para eliminar los intervalos de tiempo previstos, especifique los parámetros de la siguiente manera:

    Herramienta de geoprocesamiento Subconjunto del cubo de espacio-tiempo
