La herramienta Combinación calcula la combinación geométrica de cualquier cantidad de clases de entidad y capas de entidades.
Licencia:
Las licencias de ArcGIS Desktop Basic y Desktop Standard limitan el número de capas o clases de entidad de entrada a dos.
Todas las capas de entidades o clases de entidad de entrada deben ser polígonos.
La clase de entidad de salida contendrá los polígonos que representan la combinación geométrica de todas las entradas así como también de todos los campos de todas las clases de entidad de entrada. Consulte a continuación para obtener ejemplos de cómo se asignan los valores de atributos a las entidades de salida.
La herramienta Combinación realiza lo siguiente:
- Determina la referencia espacial para el procesamiento. También será la referencia espacial de salida. Para obtener detalles sobre cómo se hace esto, consulte Referencia espacial y geoprocesamiento. Todas las clases de entidad de entrada se proyectan en esta referencia espacial.
- Genera vértices y crea clústeres en las entidades. La generación de vértices inserta los vértices en la intersección de los bordes de entidades; el clustering alinea los vértices que se encuentran dentro de la tolerancia x,y.
- Detecta las relaciones geométricas (superposiciones) entre las entidades de todas las clases de entidad.
- Escribe estas superposiciones en la salida.
Cuando se especifican varias clases o capas de entidades en la lista de entidades de entrada, el orden de las entradas en la lista no afecta el tipo de entidad de salida, pero la referencia espacial de la entrada superior en el cuadro de diálogo de la herramienta (la primera entrada en el script) en la lista se utilizará durante el procesamiento y se establecerá en la salida.
Para controlar explícitamente la referencia espacial de salida (sistema de coordenadas y dominios), invalide las propiedades de referencia espacial predeterminadas utilizando los entornos de geoprocesamiento apropiados.
Sugerencia:
La herramienta Combinación puede ejecutarse con una sola capa o clase de entidad de entrada. Con una sola entrada, en lugar de buscar superposiciones entre las entidades de las diferentes clases o capas de entidades, la herramienta buscará superposiciones entre las entidades dentro de la entrada única. Las áreas donde las entidades se superponen se separarán en nuevas entidades con toda la información de atributos de la entidad de entrada. El área de superposición siempre generará dos entidades superpuestas idénticas, una para cada una de las entidades que participan en esa superposición.

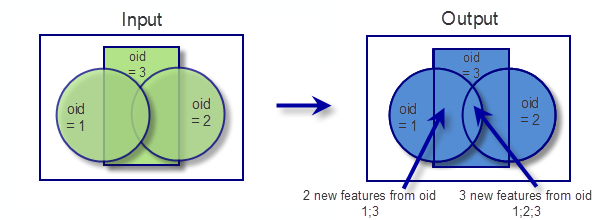

El gráfico siguiente ilustra el resultado de la combinación de entidades superpuestas dentro de una clase de entidad. El área de superposición se duplica para mantener todos los atributos y las áreas. Para volver a crear las entidades superpuestas, utilice la herramienta Disolver en la salida y disuelva todos los campos excepto el campo FID.
El siguiente gráfico ilustra el funcionamiento de la herramienta Combinación con el parámetro Espacios permitidos desactivado. Se crea una entidad de polígono en lo que, de otro modo, sería un espacio vacío. Estas entidades se pueden identificar realizando una consulta de atributos de los campos FID de la entidad de entrada que son iguales a -1. Todos los demás valores de los atributos de las entidades de hueco tendrán sus valores establecidos en cadenas vacías o 0.
